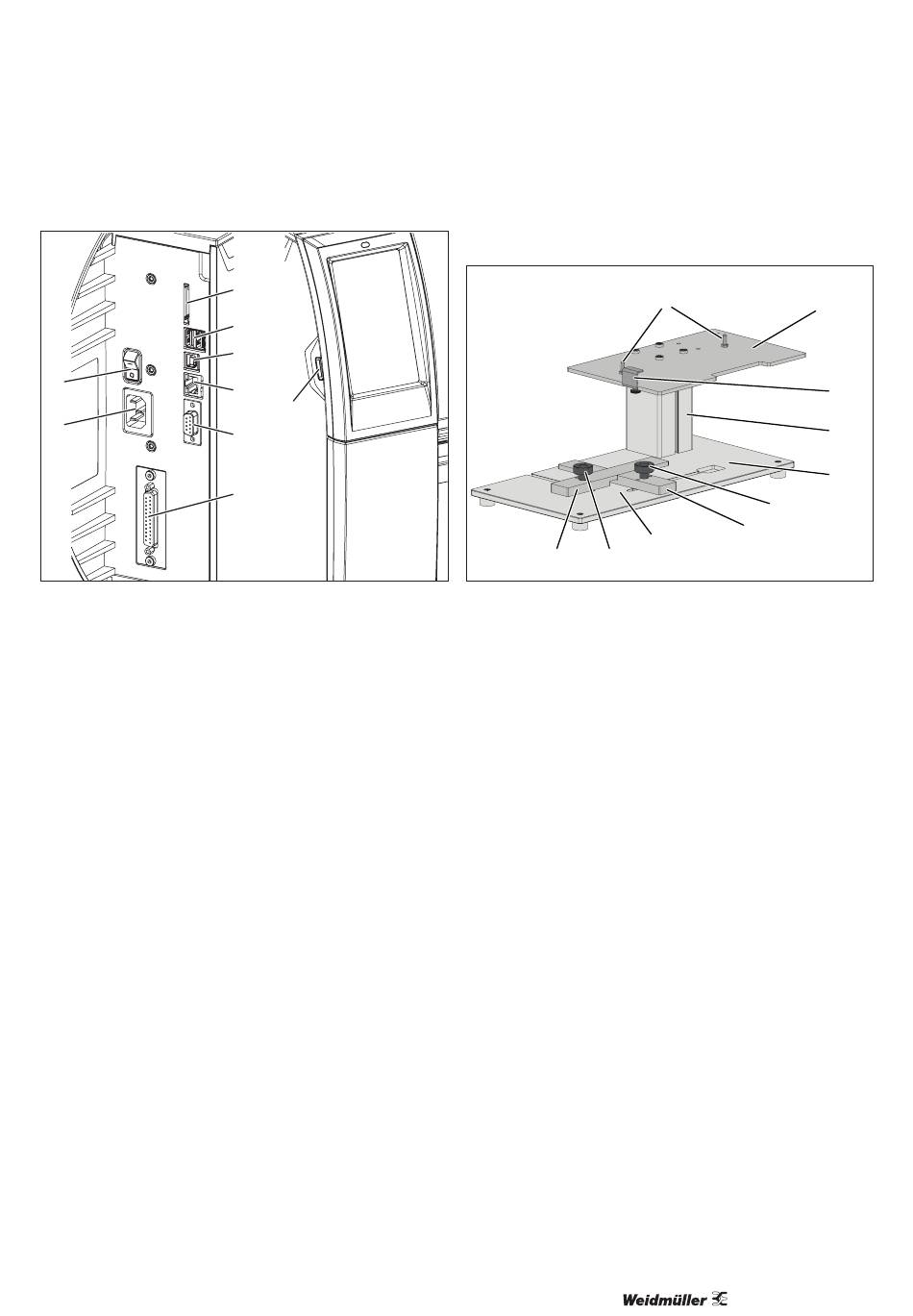

Bild 3.4
Anschlüsse
22 Netzschalter
23 Netzanschlussbuchse
24 Einschub für SD-Karte
25 USB-Schnittstellen für Tastatur, Scanner, USB-Speicher, Blue-
tooth-Adapter oder Serviceschlüssel
26 USB-Full Speed Schnittstelle
27 Ethernet 10/100 Base-T
28 RS-232-Schnittstelle
29 I/O-Schnittstelle
30 USB-Schnittstelle für Tastatur, Scanner, USB-Speicher, Blue-
tooth-Adapter oder Serviceschlüssel
2903390000/00/09.2022
24
25
26
27
30
28
29
3.2 Montagefuß
10
9
Bild 3.5
Montagefuß
1
Führungsstifte zur Positionierung des Druckers auf der Monta-
geplatte
2
Montageplatte
3
Klammer zur Fixierung des Druckers an der Montageplatte
4
Profil
5
Bodenplatte mit Stellfüßen und Positionierhilfen für den Etiket-
tierungsvorgang
6
Feststellschraube zum Fixieren des Anschlags (7)
7
Anschlag als Positionierhilfe in Druckrichtung
8
Fläche zur Objektaufnahme
9
Feststellschraube zum Fixieren des Anschlags (10)
10 Anschlag als Positionierhilfe quer zur Druckrichtung
