SQ Laser Applikator
Parameter
Vakuumschaltschwelle

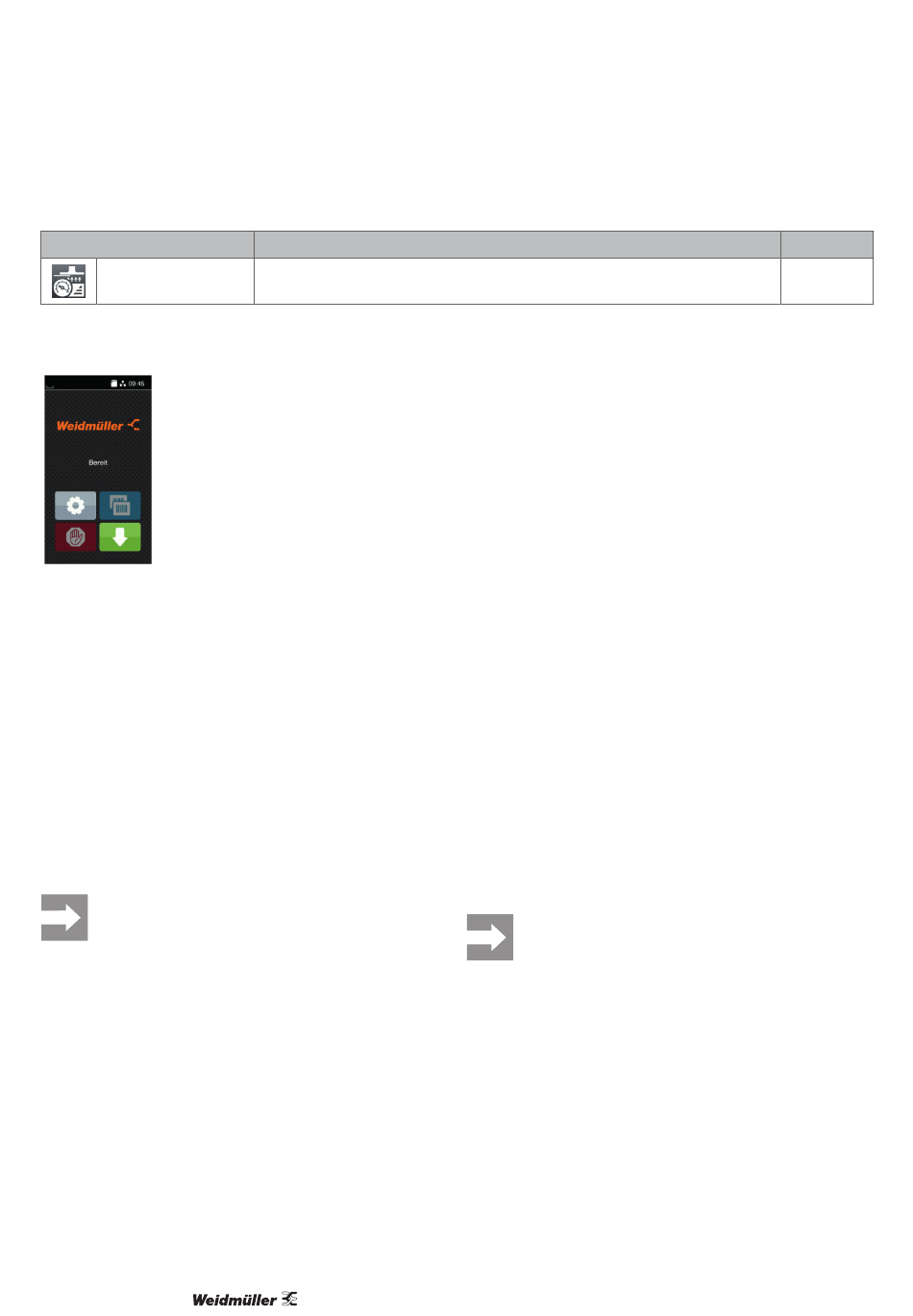

10.2 Testbetrieb ohne Druckauftrag
Sie können den Etikettierbetrieb ohne Druckauftrag simu-
lieren, indem Sie abwechselnd auf die Schaltfläche Etiket-
tenvorschub und die Schaltfläche Zyklus tippen.
► Tippen Sie auf Etikettenvorschub.
Der Vorschub eines leeren Etiketts wird ausgelöst. Gleich-
zeitig wird das Vakuum am Stempel und die Stützluft
zugeschaltet. Wenn das Etikett vollständig vom Stempel
übernommen wurde, wird die Stützluft abgeschaltet.
► Tippen Sie auf Zyklus.
Der Hubzylinder wird so angesteuert, dass sich der Stem-
pel in die Etikettierposition bewegt. Das Erreichen der Eti-
kettierposition wird durch den Aufschlagsensor signalisiert.
In der Folge wird das Vakuum abgeschaltet und das Etikett
auf das Gut übertragen. Nach der Übertragung des Etiketts
wird der Hubzylinder umgesteuert, so dass sich der Stem-
pel wieder in die Grundstellung zurückbewegt.
Diese Methode können Sie bei der Inbetriebnah-
me nutzen, um den geeigneten Spendeoffset in
der Druckerkonfiguration zu ermitteln.
32
Bedeutung
Schwelle für die Bewertung des Unterdrucks am Stempel als hinreichendes Vakuum
für den Betrieb, nur mit Service Key erreichbar
10.3 Testbetrieb bei anliegendem Druckauf-
trag
Mit dieser Methode kann der Etikettierbetrieb mit den ech-
ten Druckdaten unter Nutzung der Schaltfläche Zyklus im
Display getestet werden.
► Senden Sie einen Druckauftrag.
Der Testbetrieb läuft in wechselnden Halbzyklen ab:
► Tippen Sie auf die Schaltfläche Zyklus.
Halbzyklus 1: Der Druck eines Etiketts wird ausgelöst.
Gleichzeitig werden das Vakuum am Stempel und die
Stützluft zugeschaltet. Wenn das Etikett vollständig vom
Stempel übernommen wurde, wird die Stützluft abgeschal-
tet.
► Tippen Sie erneut auf die Schaltfläche Zyklus.
Halbzyklus 2: Der Hubzylinder wird so angesteuert, dass
sich der Stempel in die Etikettierposition bewegt. Das
Erreichen der Etikettierposition wird durch den Aufschlags-
ensor erkannt. In der Folge wird das Vakuum abgeschaltet
und das Etikett auf das Objekt übertragen. Nach der Über-
tragung des Etiketts wird der Hubzylinder umgesteuert, so
dass sich der Stempel wieder in die Grundstellung zurück-
bewegt.
Falls nach Beendigung des Halbzyklus 1 das auf dem
Stempel befindliche Etikett von Hand abgenommen wird,
wird beim nächsten Betätigen der Schaltfläche Zyklus der
Druckjob mit dem Druck des nächsten Etiketts im Halbzyk-
lus 1 fortgesetzt.
Diese Methode können Sie bei der Inbetriebnah-
me nutzen, um den geeigneten Spendeoffset in
der Software zu ermittlen.
Default
-0,04 bar
2903390000/00/09.2022
