Gerätebeschreibung
3.3 Applikator
1
2
3
4

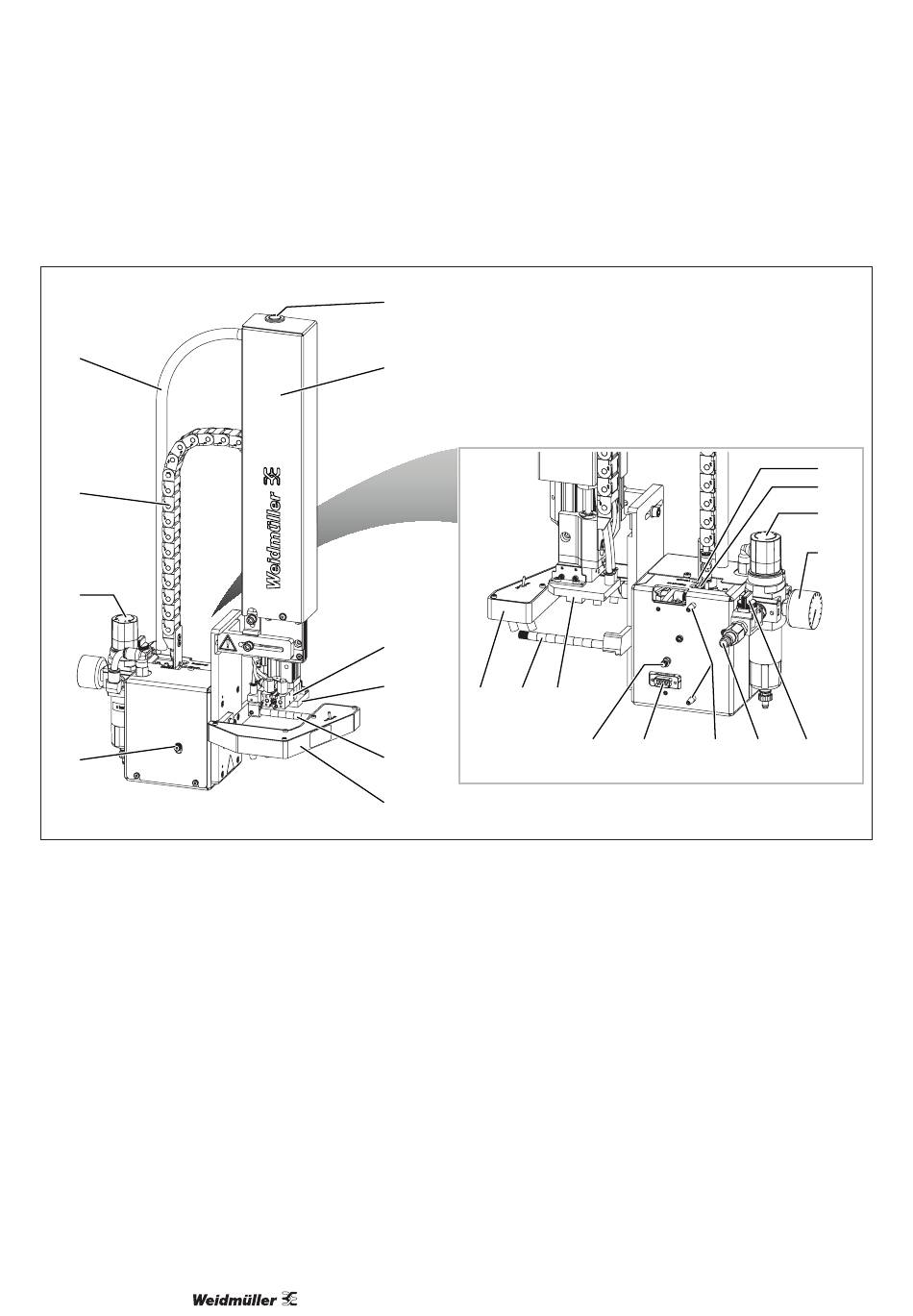

Bild 3.6
Vorderseite und Rückseite
1
Spiralschlauch
2
Energiekette
3
Druckluft-Wartungseinheit
4
Rändelschraube zur Befestigung des Applikators am Drucker
5
Hauptzylinder
6
Abdeckung Zylinderbaugruppe
7
Minischlitten
8
Stempel
9
Blasrohr für die Stützluft
12
5
6
7
8
10
9
8
9
10
10 Laserpointer
11 Schnittstelle zum Drucker
12 Fangstifte
13 Kupplung für den Druckluftanschluss
14 Absperrventil
15 Manometer für den Arbeitsdruck
16 Drosselventil Stützluft
17 Drosselventil Vakuum
4
11
12
13
2903390000/00/09.2022
16
17
3
15
14
