Twin Busch TW 242 A Basic-Line Aufbauanleitung Seite 10

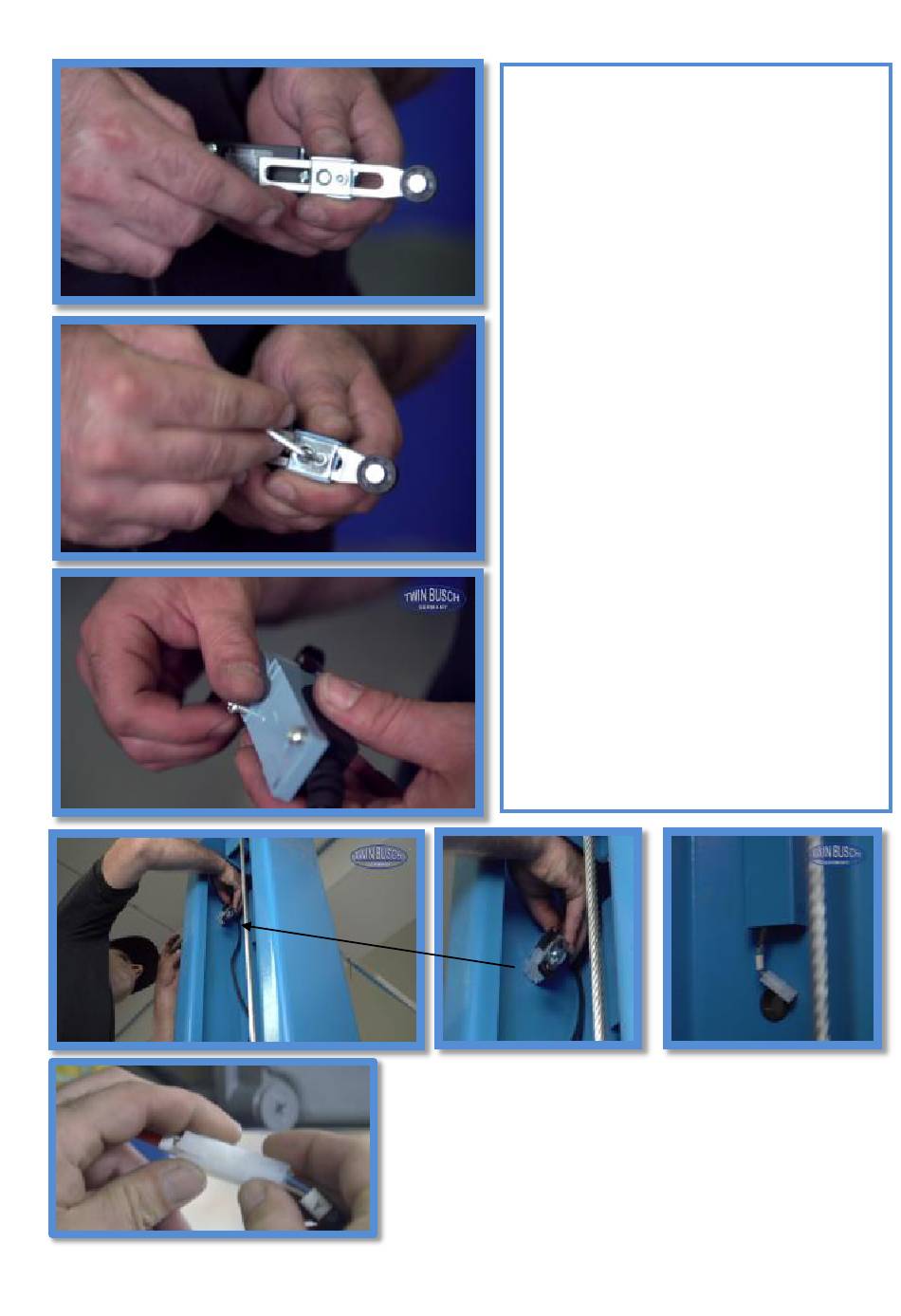

Montage Endabschalter
Als nächstes wird der Endabschalter
montiert. Dieser ist im Schaltkasten
beigelegt.
Vor der Montage des Endabschalters sollte
dieser in der Länge etwas nach vorne
geschoben werden.
Entfernen Sie die Montageschrauben von
dem Endabschalter.
Montieren Sie den Endabschalter am
oberen Ende der Hauptsäule.
Die Rolle des Endabschalters sollte
schräg nach vorne zeigen
(wie im Bild unten gezeigt).
Führen Sie den Anschluss des
Endabschalters in den Schaltkasten.
Dort verbinden Sie das Kabel des
Endabschalters mit der restlichen
Elektronik.
Verlegen Sie die Kabel des Endabschalters
in die dafür vorgesehene Verkleidung.
Am Ende führen Sie das Kabel hinüber in
den Schaltkasten. Dort verbinden Sie das
Kabel des Endabschalters mit der
restlichen Elektronik.
10
