I X . M o n t a g e u n d E i n s t e l l u n g e n

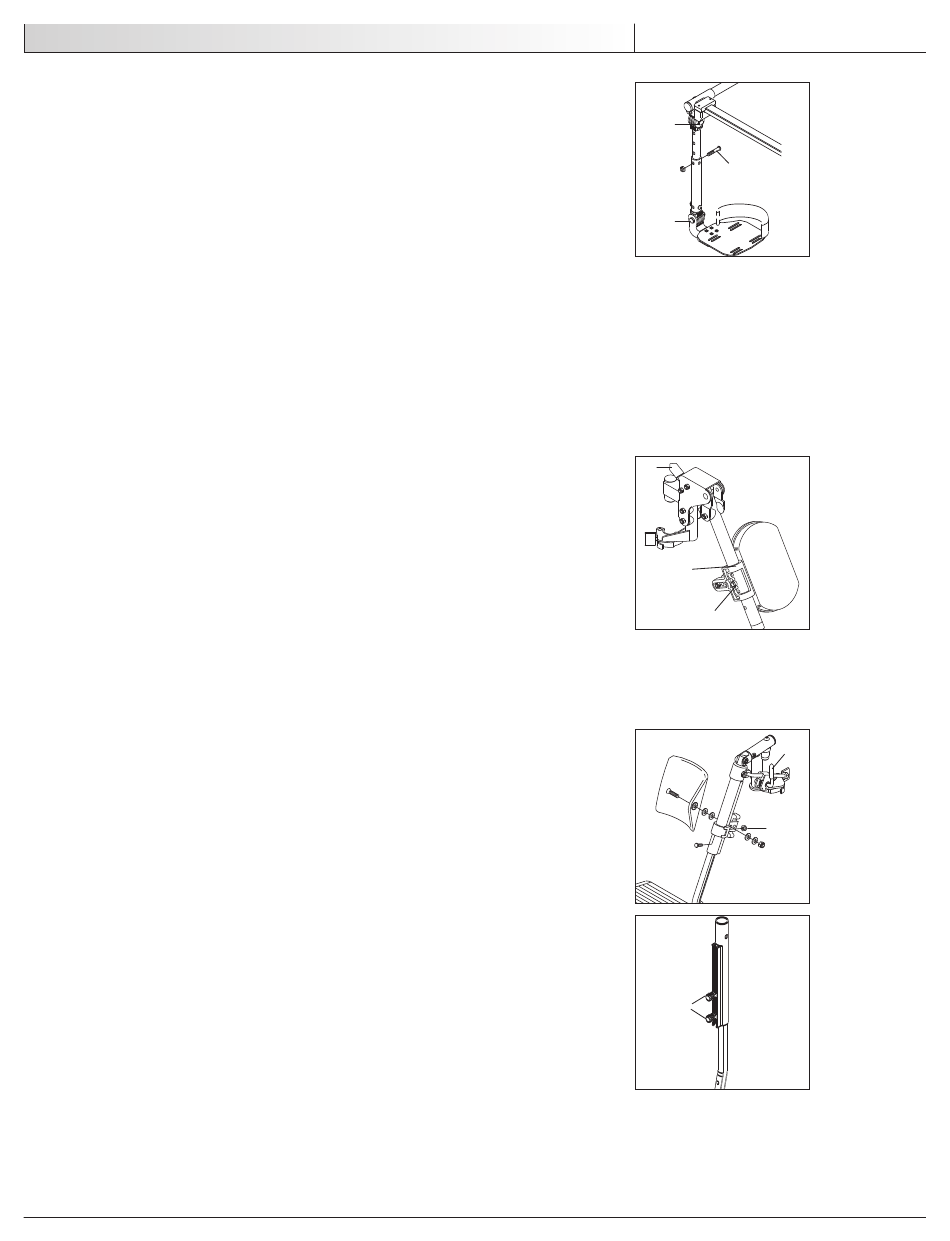

3. Höheneinstellung
a. Lösen und entfernen Sie die Befestigungsschrauben (G) aus dem Halterungsrohr der
Fussplatte.
b. Schieben Sie das untere Rohr höher oder tiefer ins Hängerrohr, bis die gewünschte
Position erreicht ist und sich die entsprechenden vorgebohrten Löcher gegenüber ste-
hen.
c. Schrauben Sie die Schrauben wieder ein, und ziehen Sie sie fest.
4. Winkeleinstellung der Fußstütze
a. Lösen Sie die Befestigungsschraube (H) im Justiergelenk.
b. Neigen Sie die Fußstütze nach vorn oder hinten auf den gewünschten Winkel.
c. Ziehen Sie die Schraube wieder fest.
5. Winkeleinstellung der Fußplatte
a. Lösen Sie die Befestigungsschraube (I) im Justiergelenk der Fußplatte.
b. Neigen Sie die Fußplatte nach oben oder nach unten auf den gewünschten Winkel.
c. Ziehen Sie die Schraube wieder fest.
D. HOCHSTELLBARE FUSSSTÜTZEN MIT LÄNGENAUSGLEICH (ALR) (OPTIONAL)
1. Montage und Demontage
Zur Montage oder Entfernung der hochstellbaren Fussstützen (ALR) siehe Anweisungen für
die Montage der abschwenkbaren Fußstützen.
2. Anheben der Beinstütze
a. Um die Beinstütze höher zu bringen, heben Sie sie in die gewünschte Position. Die
Beinstütze rastet automatisch ein.
b. Wenn Sie die Beinstütze absenken möchten, während Sie im Stuhl sitzen, drücken Sie
auf den Verschlusshebel (A), und senken Sie die Beinstütze in die gewünschte
Position. Die Beinstütze rastet automatisch ein.
3. Höheneinstellung der Wadenstütze
a. Drehen Sie die Klemme (B) nach außen.
b. Schieben Sie die Klemme nach oben oder unten.
c. Drehen Sie die Klemme zurück in die
gewünschte, eingekerbte Position.
4. Höheneinstellung mit Verlängerungsrohr
a. Entfernen Sie die Schraube (C) am Hängerrohr.
b. Stellen Sie die gewünschte Höhe ein.
c. Bringen Sie die Klemme auf das gewählte Schraubenloch.
d. Ziehen Sie die Schrauben (C) wieder fest.
E. HOCHSTELLBARE FUSSSTÜTZEN OHNE LÄNGENAUSGLEICH (ELR) (OPTIONAL)
1. Montage und Demontage
Zur Montage oder Entfernung der hochstellbaren Fussstützen (ELR) folgen Sie den
Anweisungen zur Montage der abschwenkbaren Fußstütze.
2. Höheneinstellung
a. Zur Höherstellung heben Sie die Beinstütze in die gewünschte Position an. Die
Beinstütze rastet automatisch ein.
b. Wenn Sie die Beinstütze absenken möchten, während Sie im Stuhl sitzen, drücken Sie
auf den Verschlusshebel (D), und senken Sie die Beinstütze in die gewünschte
Position ab. Die Beinstütze rastet automatisch ein.
3. Höheneinstellung der Wadenstütze.
a. Lösen Sie die Befestigungsschraube (E), die sich hinten auf der Halterung
Wadenstütze befindet.
b. Schieben Sie die Wadenstützen nach oben oder nach unten.
c. Ziehen Sie die Schrauben in der gewünschten Position fest.
4. Höheneinstellung mit Verlängerungsrohr
a. Lösen Sie beide Schrauben (F) am Hängerrohr.
b. Stellen Sie die gewünschte Höhe der Fussstütze ein
c. Ziehen Sie beide Schrauben (F) wieder fest.
