Natus Quantum-Verstärker

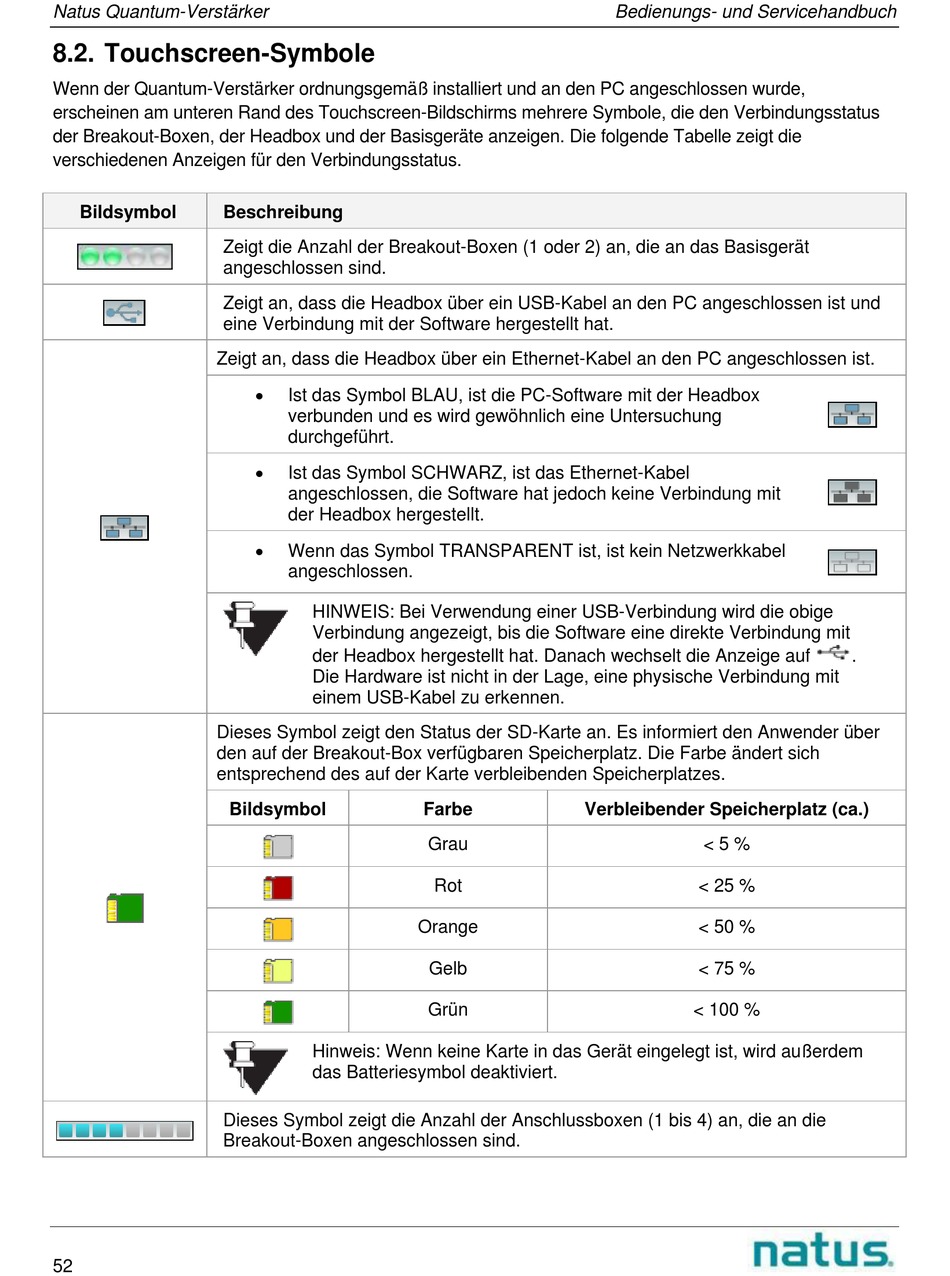

8.2. Touchscreen-Symbole
Wenn der Quantum-Verstärker ordnungsgemäß installiert und an den PC angeschlossen wurde,
erscheinen am unteren Rand des Touchscreen-Bildschirms mehrere Symbole, die den Verbindungsstatus
der Breakout-Boxen, der Headbox und der Basisgeräte anzeigen. Die folgende Tabelle zeigt die
verschiedenen Anzeigen für den Verbindungsstatus.
Bildsymbol Beschreibung
Zeigt die Anzahl der Breakout-Boxen (1 oder 2) an, die an das Basisgerät
angeschlossen sind.
Zeigt an, dass die Headbox über ein USB-Kabel an den PC angeschlossen ist und
eine Verbindung mit der Software hergestellt hat.
Zeigt an, dass die Headbox über ein Ethernet-Kabel an den PC angeschlossen ist.
Dieses Symbol zeigt den Status der SD-Karte an. Es informiert den Anwender über
den auf der Breakout-Box verfügbaren Speicherplatz. Die Farbe ändert sich
entsprechend des auf der Karte verbleibenden Speicherplatzes.
Bildsymbol
Dieses Symbol zeigt die Anzahl der Anschlussboxen (1 bis 4) an, die an die
Breakout-Boxen angeschlossen sind.
52

Ist das Symbol BLAU, ist die PC-Software mit der Headbox
verbunden und es wird gewöhnlich eine Untersuchung
durchgeführt.

Ist das Symbol SCHWARZ, ist das Ethernet-Kabel
angeschlossen, die Software hat jedoch keine Verbindung mit
der Headbox hergestellt.

Wenn das Symbol TRANSPARENT ist, ist kein Netzwerkkabel
angeschlossen.
HINWEIS: Bei Verwendung einer USB-Verbindung wird die obige
Verbindung angezeigt, bis die Software eine direkte Verbindung mit
der Headbox hergestellt hat. Danach wechselt die Anzeige auf
Die Hardware ist nicht in der Lage, eine physische Verbindung mit
einem USB-Kabel zu erkennen.
Farbe
Grau
Rot
Orange
Gelb
Grün
Hinweis: Wenn keine Karte in das Gerät eingelegt ist, wird außerdem
das Batteriesymbol deaktiviert.
Bedienungs- und Servicehandbuch
Verbleibender Speicherplatz (ca.)
< 5 %
< 25 %
< 50 %
< 75 %
< 100 %
.
