Bedienungs- und Servicehandbuch

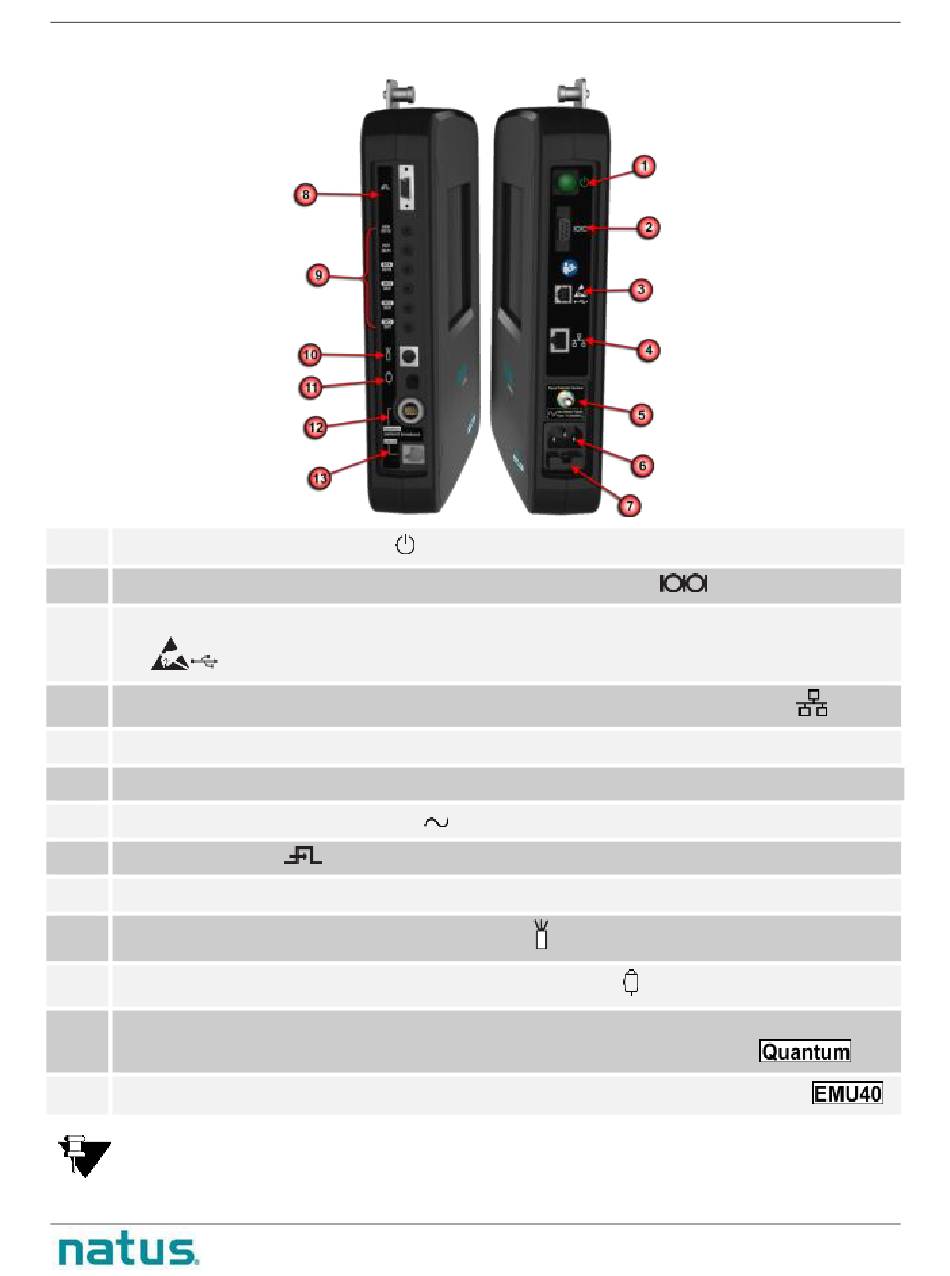

6.3. Natus-Basisgerät
1
Netzschalter. Gekennzeichnet mit
2
Zur Verbindung mit Nicolet Cortical Stimulator. Gekennzeichnet mit
3 Zum direkten Anschluss des Natus-Basisgeräts an einen PC und/oder Laptop. Gekennzeichnet
mit .
4
Zum Anschluss des Natus-Basisgeräts an ein Systemnetzwerk. Gekennzeichnet mit
Geerdete Äquipotentialklemme.
5
Zur Verbindung des Natus-Basisgeräts mit der Netzstromversorgung.
6
7 Sicherungsfach. Gekennzeichnet mit:
8 Gekennzeichnet mit
9 Zur Verbindung von Gleichstromsignalen von externen Geräten. Gekennzeichnet mit DC1-DC12.
10
Blitzstimulator-Steckverbinder. Gekennzeichnet mit .
11
Patientenereignisschalter-Steckverbinder. Gekennzeichnet mit .
12 Hauptkabel-Steckverbinder zwischen Basisgerät und Breakout-Box. Zur Verbindung des
Basisgeräts mit der Quantum-Breakout-Box des Patienten. Gekennzeichnet mit
13
Zur Verbindung der EMU40EX Breakout-Box (Teilenummer 006562). Gekennzeichnet mit
HINWEIS: Es sollte jeweils nur ein Typ von Breakout-Box verwendet werden. Eine EMU40EX
Breakout-Box nicht zusammen mit einer Quantum-Breakout-Box verwenden.
.
Sicherung: T1,6 A/250 V~80 VA; 100–230 VAC.
.
Natus Quantum-Verstärker
.
.
.
.
