In-Line Processing unter Benutzung der
INSERT Buchsen (Kompressoren & Equalizer)
Einige Signalprozessoren können nur „volle" (keine
effektvermischten) Signale verarbeiten. In die INSERT Buchsen der
Kanäle 1-8 können Sie einen Effekt wie z.B. Kompressor, Equalizer
oder andere Effekte direkt in den Signalweg eines einzelnen Kanals
nach dessen Vorverstärker [TRIM] Regler, (jedoch vor dem
MultiMix 12R eigenen EQ, Aux Sends) und dem Fader eingeschleift
werden. Die INSERT-Buchsen können auch als Direkt-Outputs für
einen Recorder verwendet werden.

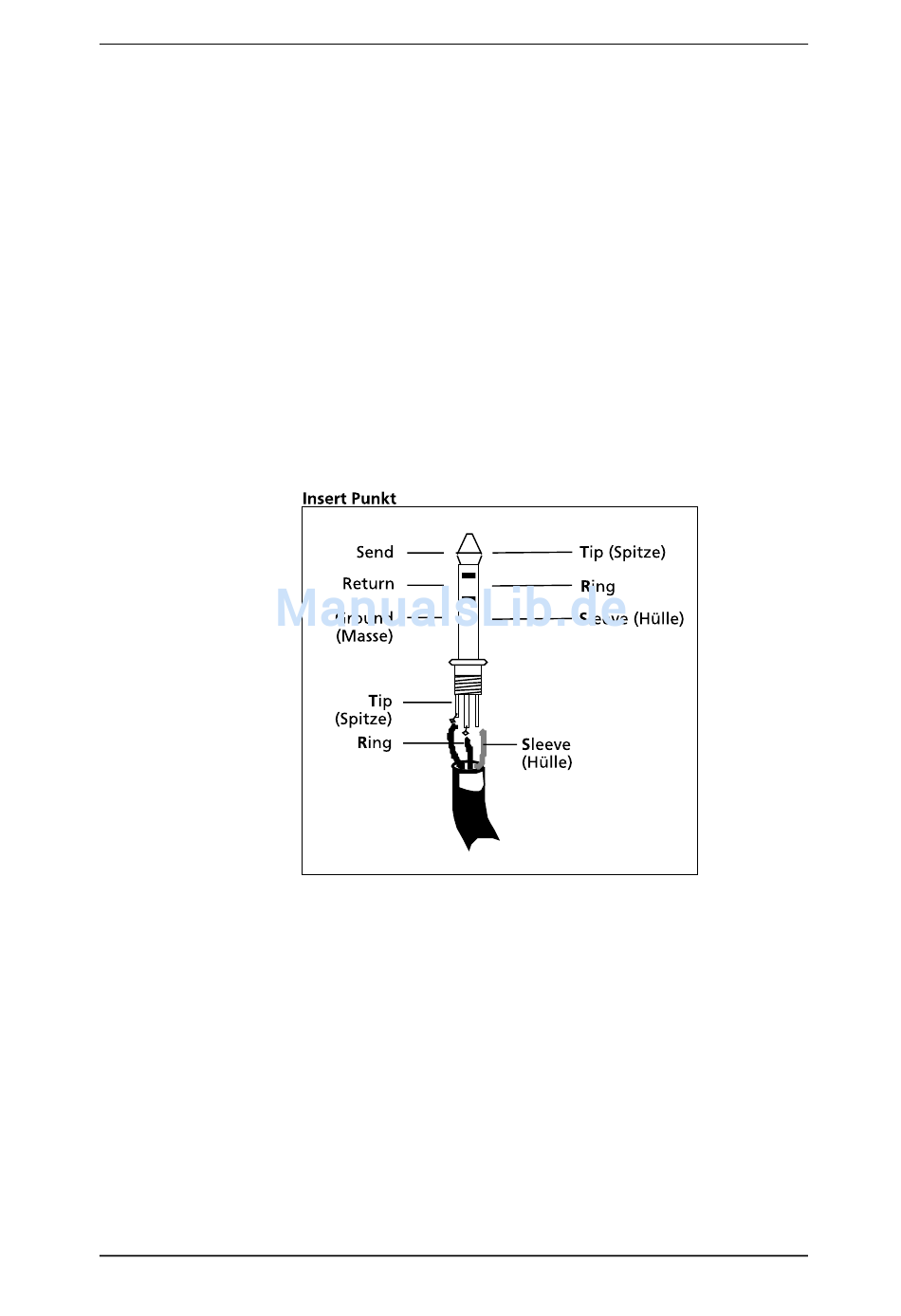

Die INSERT Verbindung ist eine TRS (Tip/Ring/Sleeve) 6,3mm
Klinkenbuchse bestehend aus einem Insert Send (der Tip des TRS
Steckers) und einem Insert Return (der Ring des TRS Steckers). Ein
spezielles Y-Kabel bestehend aus einem TRS 6,3mm Klinkenstecker
an einem Ende und zwei Mono 6,3mm Klinkenstecker wird hier
benötigt.
Beachten Sie: Es wird kein Signal aus dem MultiMix 12R zu hören
sein, wenn die INSERT Buchsen belegt sind und das Signal in dieser
Schleife (durch andere Kabel, die nicht verbunden sind,
ausgeschaltete Effektprozessoren oder durch den
heruntergedrehten Lautstärkeregler am Effektprozessor)
unterbrochen wurde.
Anschließen eines In-Line Prozessors
1. Besorgen Sie sich ein „Stereo Splitter" Insert Kabel von Ihrem
Händler.
2. Verbinden das Stereo (TRS) Ende mit der INSERT Buchse des
MultiMix 12R Mixers.
3. Verbinden Sie die „Spitze" (Tip) des Mono Klinkensteckers mit
dem Input des Effektgerätes.
MultiMix 12R Bedienungsanleitung
Verbindungen
21
