Inhaltszusammenfassung für Alesis PicoVerb
- Seite 1 Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung............3 Willkommen!..................3 Über das PicoVerb..............4 PicoVerb Eigenschaften ..............4 Was Sie mit Ihrem PicoV erb machen können ......5 Zur Verwendung dieser Anleitung ........6 Wichtige Sicherheitsinformationen....7 Kurzanleitung............15 Schritt 1: Anschluss an einen Mixer ..........15 Schritt 2: Effekte ausprobieren ............16 Anschlüsse............17 Auspacken und Überprüfung ............17 Stromanschluss ..................17... - Seite 4 CHORUS - ROOM 1 ................24 CHORUS - ROOM 2 ................24 Full Mix Effekt.................25 VOCAL ELIMINATOR ...............25 Rotating Speaker Effekt ............25 ROTARY....................25 Fehlerhilfe............27 Fehlersuchtabelle ................27 Technische Daten..........29 Audioeingang..................29 Audioausgang ..................29 Audioeigenschaften ................29 Maße und Gewicht: ................29 Alesis Kontakt ...........31 Alesis Kontaktinformation ...............31...
-
Seite 5: Einführung
Resultate, die kreative Menschen wie Sie Sie bitte Ihr PicoVerb mit unseren Produkten erzielen, kennen. online unter: Das primäre Ziel von Alesis ist es seit http://www.alesis.com/ jeher hochqualitatives Studioequipment support/warranty.htm für jeden verfügbar und bedienbar zu machen. Dieses Handbuch ist ein wichtiger Schritt dorthin. -
Seite 6: Über Das Picoverb

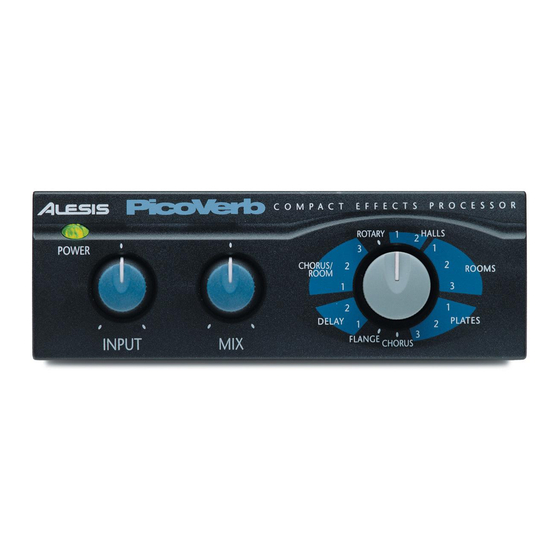

Über das PicoVerb Alesis, der Hersteller, der für seine preiswerten Effektprozessoren, wie das MidiVerb bekannt ist, bietet nun das PicoVerb an. Der großen Tradition von MidiVerb, MicroVerb und NanoVerb folgend, beinhaltet das PicoVerb 16 hochqualitative 24-Bit Digitaleffekte in einem kompakten und einfach zu bedienenden Gerät. -
Seite 7: Was Sie Mit Ihrem Picoverb Machen Können
Einführung Was Sie mit Ihrem PicoVerb machen können Wenn Sie Ihr PicoVerb richtig angeschlossen haben, können Sie: • mit den Hall-, Room- und Plate - Effekten Raum oder “Atmosphäre” zu trockenen oder sterilen Sounds hinzufügen. • mit dem Chorus Programm einen... -
Seite 8: Zur Verwendung Dieser Anleitung
Funktionen aufzusuchen. Kapitel 1: Quick Start. Sollten Sie bereits Erfahrungen im Umgang mit Studiogeräten besitzen, lesen Sie diesen Abschnitt, um Ihr PicoVerb sofort einsetzen zu können. Sie finden Wenn etwas wichtiges in hier eine kurze Anleitung für die dieser Anleitung auftaucht,... -
Seite 9: Wichtige Sicherheitsinformationen
Wichtige Sicherheitsinformationen Important Safety Instructions (English) Safety symbols used in this product This symbol alerts the user that there are important operating and maintenance instructions in the literature accompanying this unit. This symbol warns the user of uninsulated voltage within the unit that can cause dangerous electric shocks. This symbol warns the user that output connectors contain voltages that can cause dangerous electrical shock. -
Seite 10: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise 12. Use only with a cart, stand, bracket, or table designed for use with professional audio or music equipment. In any installation, make sure that injury or damage will not result from cables pulling on the apparatus and its mounting. -
Seite 11: Symboles Utilisés Dans Ce Produit
Wichtige Sicherheitshinweise Instructions de Sécurité Importantes (French) Symboles utilisés dans ce produit Ce symbole alèrte l’utilisateur qu’il existe des instructions de fonctionnement et de maintenance dans la documentation jointe avec ce produit. Ce symbole avertit l’utilisateur de la présence d’une tension non isolée à... - Seite 12 Wichtige Sicherheitshinweise 12. N’utilisez qu’avec un stand, ou table conçus pour l’utilisation d’audio professionnel ou instruments de musique. Dans toute installation, veillez de ne rien endommager à cause de câbles qui tirent sur des appareils et leur support. 13. Débranchez l’appareil lors d’un orage ou lorsqu’il n’est pas utilisé...
-
Seite 13: Sicherheit Symbole Verwendet In Diesem Produkt
Wichtige Sicherheitshinweise Lesen Sie bitte die folgende Sicherheitshinweise (German) Sicherheit Symbole verwendet in diesem Produkt Dieses Symbol alarmiert den Anwender, dass es wichtige Funktions. Und Wartungsanweisungen im Hanbuch gibt, die diesem Produkt beiliegt. Dieses Symbol warnt den Benutzer vor nicht isolierten Spannung innerhalb des Gerätes, die gefährliche elektrische Schläge verursachen kann. - Seite 14 Wichtige Sicherheitshinweise 12. Verwenden Sie ausschließlich Wagen, Ständer, oder Tische, die speziell für professionelle Audio- und Musikinstrumente geeignet sind. Achten Sie immer darauf, daß die jeweiligen Geräte sicher installiert sind, um Schäden und Verletzungen zu vermeiden. Wenn Sie einen Rollwagen benutzen, achten Sie darauf, dass dieser nicht umkippt, um Verletzungen auszuschließen.
-
Seite 15: Ce Declaration Of Conformity
Wichtige Sicherheitshinweise CE Declaration Of Conformity See our website at: http://www.alesis.com FCC Compliance Statement This device complies with Part 15 of the FCC rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference and (2) this device must accept any interference received, including interference that may cause undesired operation. - Seite 16 Wichtige Sicherheitsinformationen...
-
Seite 17: Kurzanleitung
Kurzanleitung Wenn es sofort losgehen soll… Das Alesis PicoVerb ist ein einzigartiges Produkt, gleicht aber bei der grundlegenden Installation und Funktionsweise größtenteils anderen Effektprozessoren. Falls Sie schon Erfahrungen im Ungang mit Signalprozessoren besitzen, hält dieses Kapitel eine Kurzanleitung für diejenigen bereit, die das PicoVerb sofort einsetzen wollen. -
Seite 18: Schritt 2: Effekte Ausprobieren
Zeit nehmen können, mit den verschiedenen Effekten zu 2. Justieren Sie den INPUT Regler auf experimentieren. der Vorderseite des PicoVerb, bis Sie ein kräftiges, klares Signal vom Gerät hören. Wenn Sie Verzerrungen oder Übersteuerungen wahrnehmen, vermindern Sie den Pegel mit dem INPUT Regler, bis die Störgeräusche... -
Seite 19: Anschlüsse
Anschlüsse Auspacken und Überprüfung Ihr PicoVerb wurde sorgfältig im Werk verpackt. Der Versandkarton ist so gebaut, dass er das Gerät während des Transportes schützt. Bitte heben Sie die Verpackung für den höchst unwahrscheinlichen Fall, dass Ihr PicoVerb in den Service geschickt werden muss, auf. -
Seite 20: Anschließen Der Ein- Und Ausgänge
Return Buchsen. Diese sind die beste Wahl, um das PicoVerb anzuschließen, das Sie mehrere Klangquellen auf einmal mit Effekten versehen können. Sollten Sie Ihr PicoVerb auf diese Weise anschließen, könnten Sie ein zusätzliches Phasing bei einigen der Reverb und Delay Programme wahrnehmen. Um dieses... -
Seite 21: Anschluss An Die Kanal Inserts Eines Mixers
Mixer Handbuchs die Belegung oder versuchen Sie beide Klinkenstecker in den verschiedenen Anschlüssen aus – durch falsches Anschließen der Kabel kann das PicoVerb nicht beschädigt werden. Durch können mit dem Gain Regler des Mixers das Signal, welches vom PicoVerb anpassen, falls es zu leise ist. -
Seite 22: Anschluss An Die Main Inserts Eines
Mixers Zusätzlich zu den Kanal-Inserts besitzen viele Mixer sogenannte Main Insert Buchsen in der Nähe der Main Ausgänge. An diese können Sie das PicoVerb mit Insertkabeln anschließen, um die Effekte im Summensignal verwenden zu können. Schließen Sie dazu einfach ein Insertkabel an den linken Main Insert... - Seite 23 Anschlüsse Über Audiokabel Die Verbindung zwischen Ihrem PicoVerb und anderem Equipment Ihres Studios sind die Lebensadern Ihrer Musik. Deshalb sollten Sie nur hochwertige, abgeschirmte Audiokabel verwenden. Auch wenn diese ein bisschen teurer sind, macht sich diese Investition doch schnell bezahlt.
- Seite 24 Anschlüsse...
-
Seite 25: Programmbeschreibungen
Programmbeschreibungen Ihr PicoVerb wird ab Werk mit 16 Preset Effekten in Studioqualität ausgeliefert. Drehen Sie den Programmauswahlregler, um ein Effektprogramm aufzurufen. Reverb Effekte HALL 1 Ein großer, heller Konzertsaal, der hervorragend zu Gesang und Instrumenten passt. HALL 2 Ein Reverb Effekt, der einen großen, warm klingenden Konzertsaal simuliert. -
Seite 26: Modulations-Effekte
Programmbeschreibungen Modulations-Effekte CHORUS Ein komplexer, 6-stimmiger Chorus mit kurzen Verzögerungen, der oft auch als „Chorus / Doubler” bezeichnet wird. Getrennte Stereo Signalverarbeitung. Langsam und „waberig“. FLANGE Klassicher Stereo Flanger: ein langsamer, leicht metallischer Sweep mit getrennter Stereo Signal Verarbeitung. Delay Effekte DELAY 1 Ein einfaches Echo ohne Rückkopplung, das zu Gesang und Rhythmusgitarre passt. -
Seite 27: Full Mix Effekt
Programmbeschreibungen Full Mix Effekt VOCAL ELIMINATOR Dieses Programm löscht den Gesang und andere Lead Instrumente aus der Mitte des Stereobildes der meisten Audio-Klangquellen. Verwenden Sie dieses Programm, um beispielsweise die Lead Gitarre aus Ihrem Lieblingsstück zu eliminieren oder einen eigenen Karaoke Mix zu erstellen Rotating Speaker Effekt ROTARY Mit diesem Programm simulieren Sie den klassischen... - Seite 28 Programmbeschreibungen...
-
Seite 29: Fehlerhilfe
Fehlerhilfe Fehlersuchtabelle Wenn Sie während der Arbeit mit dem PicoVerb auf Schwierigkeiten stoßen, verwenden Sie bitte die folgende Fehlersuchtabelle nach möglichen Ursachen und Lösungen, bevor Sie sich mit dem Alesis Produkt Support in Verbindung setzen. Symptome Ursache Lösung Kein Audiosignal am Kein Eingangssignal. -
Seite 31: Technische Daten
Technische Daten Audioeingang Anschlüsse: 2 x 6,3mm Klinkenanschlüsse (unsymmetrisch) Maximaler Eingangspegel: +7 dBu (Input Regler auf 12:00 Uhr Position) Eingangsimpedanz: 10kW Audioausgang Anschlüsse: 2 x 6,3mm Klinkenanschlüsse (unsymmetrisch) Maximaler Ausgangspegel: +5dBu Ausgangsimpedanz: 100W Audioeigenschaften Rauschabstand: 101 dB A-gewichtet Klirrfaktor: <0.011% @ +5dBu Frequenzbereich: 20-20k Hz +0.0/-2.0 dB Maße und Gewicht:... -
Seite 33: Alesis Kontakt
Alesis PicoVerb Reference Manual Revision 1.0 by Erik Norlander Copyright 2002, Alesis Distribution, LLC. All rights reserved Reproduction in whole or in part is prohibited. “PicoVerb” is a trademark of Alesis Distribution, LLC. Specifications subject to change without notice. Alesis PicoVerb Bedienungsanleitung Deutsch Übersetzung und Layout: Christian Stahl...
