3. Produkteinführung

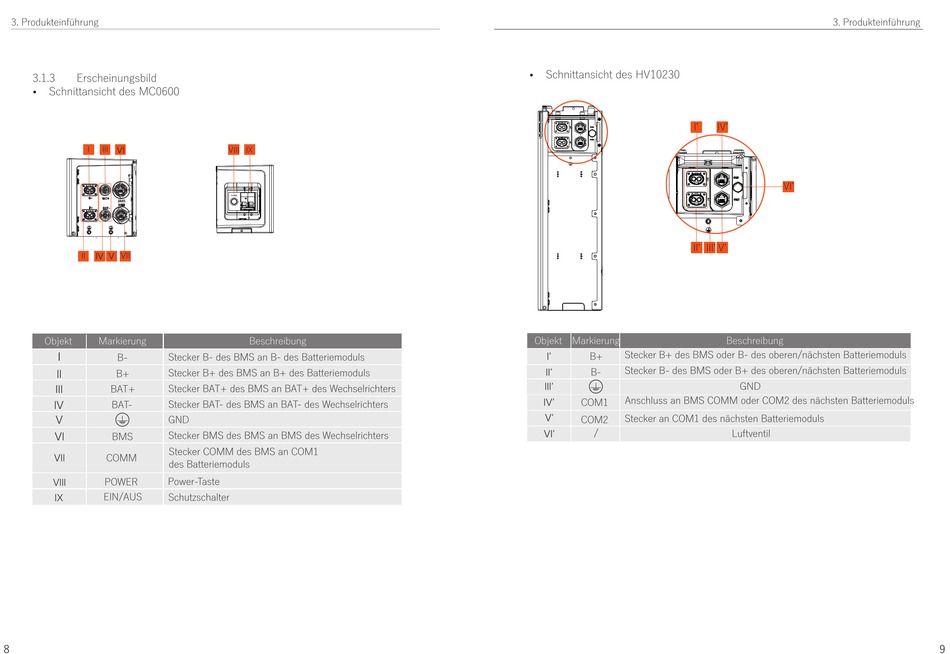

3.1.3 Erscheinungsbild
Schnittansicht des MC0600
Ÿ
I III
II VII
Objekt Markierung
Stecker B- des BMS an B- des Batteriemoduls
B-
Stecker B+ des BMS an B+ des Batteriemoduls
B+
BAT+ Stecker BAT+ des BMS an BAT+ des Wechselrichters
BAT- Stecker BAT- des BMS an BAT- des Wechselrichters
GND
Stecker BMS des BMS an BMS des Wechselrichters
BMS
Stecker COMM des BMS an COM1
COMM
des Batteriemoduls
Power-Taste
POWER
EIN/AUS
Schutzschalter
8
VIII IX
Beschreibung
Schnittansicht des HV10230
Ÿ
Iʼ
B
+
B
-
IIʼ IIIʼ
Objekt Markierung
Stecker B+ des BMS oder B- des oberen/nächsten Batteriemoduls
B+
Stecker B- des BMS oder B+ des oberen/nächsten Batteriemoduls
B-
Anschluss an BMS COMM oder COM2 des nächsten Batteriemoduls
COM1
Stecker an COM1 des nächsten Batteriemoduls
COM2
/
3. Produkteinführung
IVʼ
VIʼ
Vʼ
Beschreibung
GND
Luftventil
