5. Installation

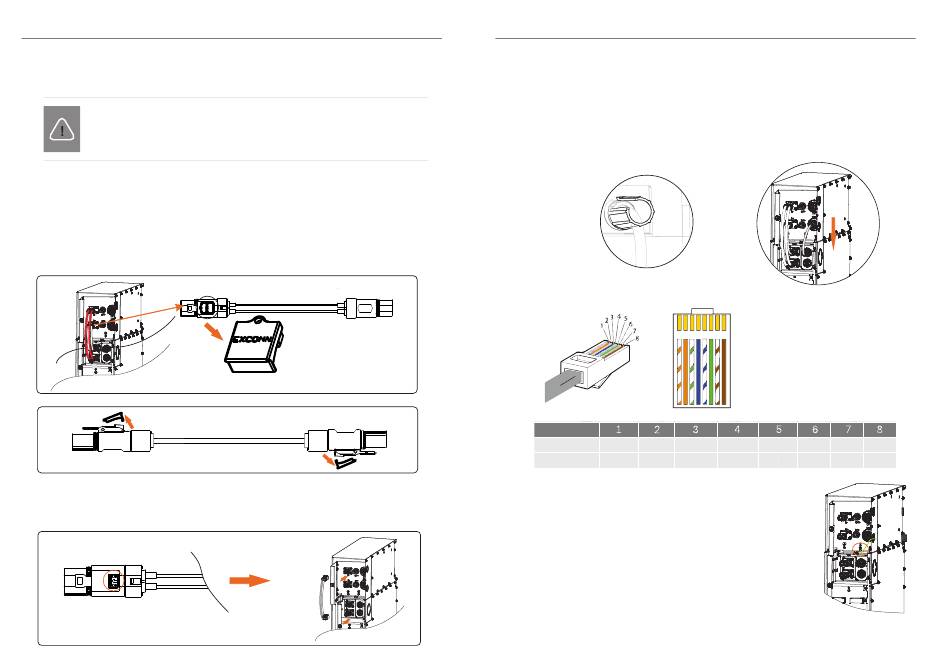

Hinweise zum Abziehen von Netzkabeln
VORSICHT!
Stecken Sie die Netzkabel nicht ein oder aus, wenn das T-BAT-System
eingeschaltet ist. Dies könnte zu einer Lichtbogenentladung führen, die
ernsthafte Schäden verursachen könnte.
1) Fahren Sie das T-BAT-System herunter (siehe Abschnitt 6.3
Herunterfahren des T-BAT-Systems im Benutzerhandbuch auf Seite 41)
2) Entfernen Sie die Deckelverriegelung
a. Ziehen Sie mit einem Finger oder einem Instrument am hinteren
Ende der Deckelverriegelung.
b. Entfernen Sie die Deckelverriegelung und bewahren Sie sie für eine spätere
Verwendung auf
3) Drücken Sie den Kunststoffknopf an jedem Ende des Netzkabels in
Pfeilrichtung
4) Ziehen Sie das Netzkabel ab
32
+ +
- -
Schlossabdeckung
2 Anschließen des COMM-Kommunikationskabels
1) Verbinden Sie das COMM-Kommunikationskabel (E) von der rechten Seite des BMS
mit dem COM1-Kommunikationsanschluss auf der rechten Seite des Batteriemoduls.
2) Verbinden Sie den COM1 des oberen Batteriemoduls auf der rechten Seite mit
dem COM1 des nachfolgenden Batteriemoduls.
3) Ziehen Sie die auf das Kabel aufgesetzte Kunststoffmutter mit einem
Drehschlüssel fest.
Die Kabelreihenfolge des Kommunikationskabels ist wie folgt:
1 2 3 4 5 6 7 8
Reihenfolge
VCC_1 VCC_2
COM1 GND
COM2 VCC_1 GND VCC_2
3
Anschließen des Erdungsdrahts
Für BMS und 3-4 Batteriemodule:
Verbinden Sie den Erdungsdraht vom BMS mit dem Batteriemodul
Hinweis: Für die Erdung ist ein 10-AWG-Erdungsdraht
erforderlich
5. Installation
1) Orange Streifen auf Weiß
2) Orange
3) Grüne Streifen auf Weiß
4) Blau
5) Blaue Streifen auf Weiß
6) Grün
7) Braune Streifen auf Weiß
8) Braun
CANH CANL GND N- P+
CANH CANL GND N- P+
