5. Installation
4.

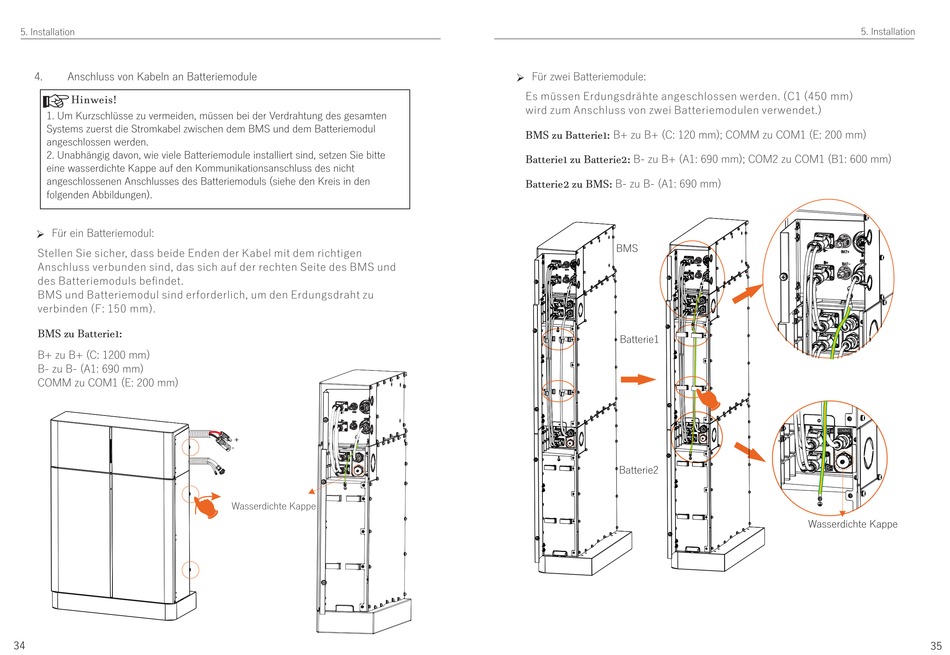

Anschluss von Kabeln an Batteriemodule
Hinweis!
1. Um Kurzschlüsse zu vermeiden, müssen bei der Verdrahtung des gesamten
Systems zuerst die Stromkabel zwischen dem BMS und dem Batteriemodul
angeschlossen werden.
2. Unabhängig davon, wie viele Batteriemodule installiert sind, setzen Sie bitte
eine wasserdichte Kappe auf den Kommunikationsanschluss des nicht
angeschlossenen Anschlusses des Batteriemoduls (siehe den Kreis in den
folgenden Abbildungen).
Für ein Batteriemodul:
Ø
Stellen Sie sicher, dass beide Enden der Kabel mit dem richtigen
Anschluss verbunden sind, das sich auf der rechten Seite des BMS und
des Batteriemoduls befindet.
BMS und Batteriemodul sind erforderlich, um den Erdungsdraht zu
verbinden (F: 150 mm).
BMS zu Batterie1:
B+ zu B+ (C: 1200 mm)
B- zu B- (A1: 690 mm)
COMM zu COM1 (E: 200 mm)
34
+
-
Wasserdichte Kappe
Für zwei Batteriemodule:
Ø
Es müssen Erdungsdrähte angeschlossen werden. (C1 (450 mm)
wird zum Anschluss von zwei Batteriemodulen verwendet.)
BMS zu Batterie1: B+ zu B+ (C: 120 mm); COMM zu COM1 (E: 200 mm)
Batterie1 zu Batterie2: B- zu B+ (A1: 690 mm); COM2 zu COM1 (B1: 600 mm)
Batterie2 zu BMS: B- zu B- (A1: 690 mm)
BMS
Batterie1
Batterie2
5. Installation
B+
COMM1
B-
Wasserdichte Kappe
35
