5. Installation
(4): MC0600 × 1 + HV10230/HV10230 V2 × 4
Decke
300mm
300mm
BMS + Schlägel x 4
Installationsabstand:
Abstand zwischen Akkusäulen: 200 mm ~ 250 mm
GEFAHR!
Ein T-BAT-System kann höchstens vier Batteriemodule enthalten.
Beim Anschließen von mehr als vier Batteriemodulen wird die Sicherung
durchbrennen und das/die Batteriemodul(e) werden beschädigt. Stellen
Sie sicher, dass die Batteriemodule diese Anforderung erfüllen.
24
200~250 mm
Links: ≥300 mm
Rechts: ≥300 mm
(d)

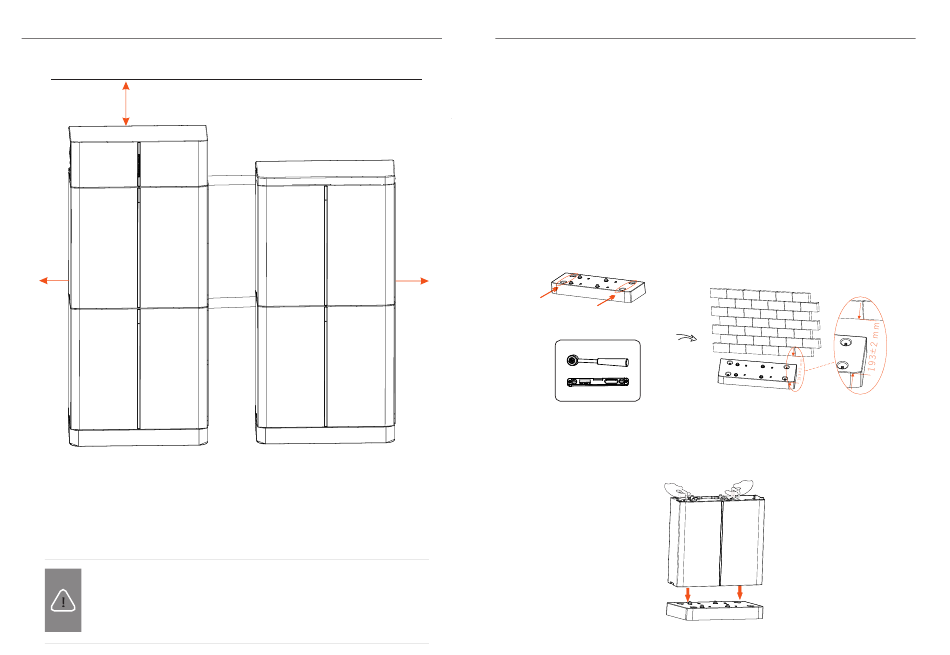

5.2 Installationsschritte für Sockel, Batteriemodule und BMS
Stellen Sie vor der Installation sicher, dass die Wand stark genug ist, um
dem Gewicht des Akkus standzuhalten.
Es gibt 4 verschiedene Installationsmodi für Benutzer. Nehmen Sie die
Installationsverfahren für „a" (auf Seite 22) und „c" auf Seite 23) als
Beispiel mit den folgenden Details:
(1):
MC0600 × 1 + HV10230
Schritt 1: Der Einzelbatteriesockel (Zubehör Q) muss 193±2 mm von der
Wand entfernt sein, und der Sockel muss mit einem Drehmomentschlüssel
so eingestellt werden, dass er parallel zum Boden steht. Eine Wasserwaage
ist erforderlich.
300mm
Hinweis:
Die Buchstaben „R" und „F" auf dem Sockel stehen jeweils für hinten und vorne. Daher
muss die Seite mit dem „R" zur Wand zeigen.
Schritt 2: Setzen Sie ein Batteriemodul (Zubehör F1) auf die Oberseite des Sockels.
× 1
(„a" auf Seite 22)
/HV10230 V2
5. Installation
25
