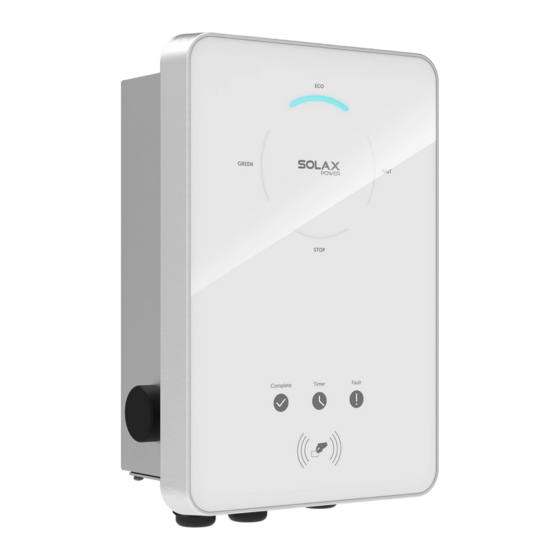

SolaX Power X1-EVC-7.2K Schnellinstallationsanleitung

Schnellinstallationsanleitung
EV-Ladegerät 7,2 kW-22 kW

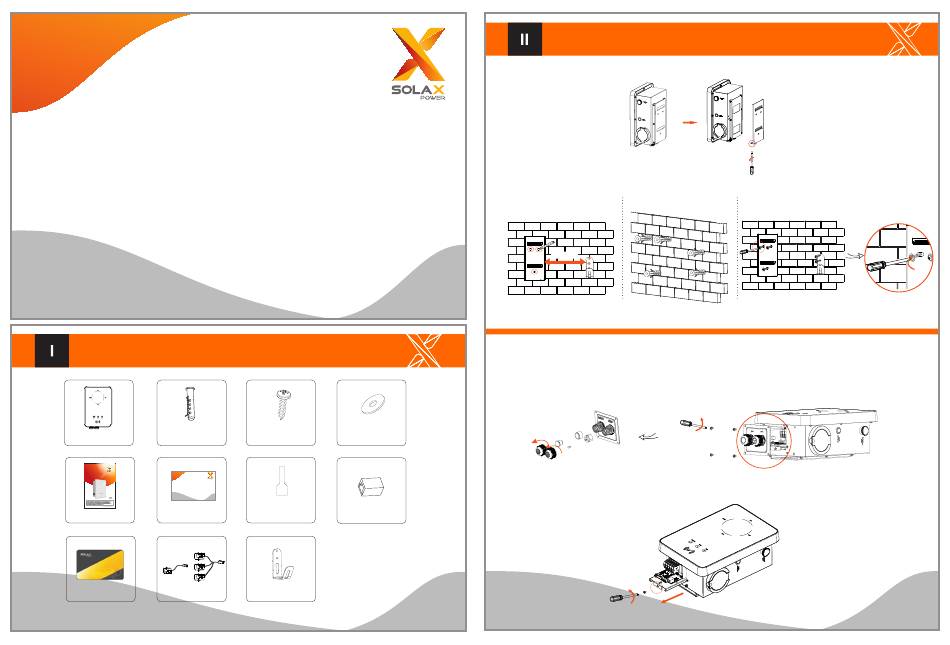

Packliste
Spreizdübel *3/5
(3 für Buchsentyp,
EV-Ladegerät *1
5 für Steckertyp)
EV-Ladegerät Benutzerhandbuch
7,2 kW - 22 kW
Schnellinstallationsanleitung
EV-Ladegerät 7,2 kW-22 kW
DE
Urheberrechtserk lärung
Schnellinstallationsanleitung
Handbuch *1
*1
CT (einphasig) CT (dreiphasig)
RFID-Karte *2
*1 *1
Selbstschneidende
Dichtung *3/5
Schraube *3/5
(3 für Buchsentyp,
(3 für Buchsentyp, 5 für
5 für Steckertyp)
Steckertyp)
Europäische Klemme *3/5
RJ 45-Klemmenadapter
(3 für einphasig;
*1
5 für dreiphasig)
Kabelhaken *1
(nur für Steckertyp)
Installationsschritte
SCHRITT 1: Entfernen Sie die Schraube vom EV-Ladegerät mit dem Kreuzschraubendreher. Entfernen Sie dann vorsichtig die hintere Halterung.
SCHRITT 2: Befestigen Sie die hintere Halterung und den Kabelhaken (nur für Steckertyp) an der Wand.
- Setzen Sie die Spreizdübel ein.
- Markieren Sie die Position der Bohrungen.
- Bohrungen mit Bohrer Ø 8 bohren.
- Tiefe: mindestens 45 mm.
≥400 mm
SCHRITT 3: Hängen Sie das EV-Ladegerät probeweise an die Wand und schätzen Sie dann die erforderliche Länge des Eingangskabels (dreiadrig für einphasig,
fünfadrig für dreiphasig, Außendurchmesser: 12,5-18 mm) und Kommunikationskabel. Nehmen Sie danach das EV-Ladegerät herunter.
SCHRITT 4: Schrauben Sie die hintere Abdeckung des EV-Ladegeräts mit dem Kreuzschraubendreher ab und nehmen Sie sie ab. Lösen Sie dann die
Befestigungsköpfe und entfernen Sie die wasserdichten Materialien wie unten gezeigt.
SCHRITT 5: Lösen Sie die Senkschraube der Bodenplatte der Kommunikationsplatine mit dem Kreuzschraubendreher. Ziehen Sie dann die Grundplatte der
Kommunikationsplatine heraus.
①
- Richten Sie die Halterung und den Kabelhaken (nur für Steckertyp)
an den Bohrungen aus und schrauben Sie die selbstschneidenden
Schrauben mit dem Kreuzschraubendreher fest.
(Drehmoment: 1,5 ~ 2 Nm)
②
