5. Installation

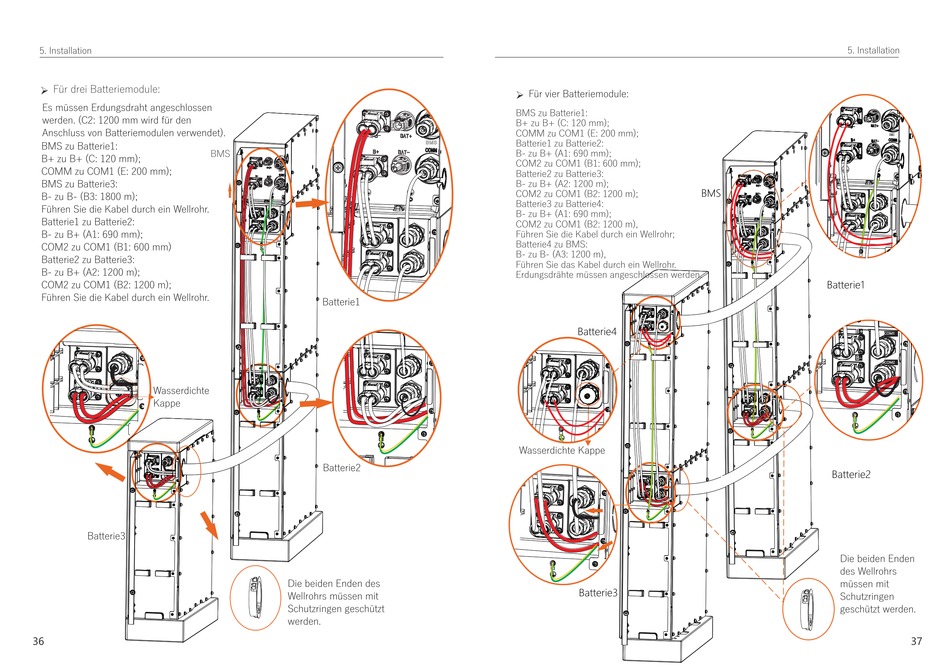

Für drei Batteriemodule:
Ø
Es müssen Erdungsdraht angeschlossen
werden. (C2: 1200 mm wird für den
Anschluss von Batteriemodulen verwendet).
BMS zu Batterie1:
BMS
B+ zu B+ (C: 120 mm);
COMM zu COM1 (E: 200 mm);
BMS zu Batterie3:
B- zu B- (B3: 1800 m);
Führen Sie die Kabel durch ein Wellrohr.
Batterie1 zu Batterie2:
B- zu B+ (A1: 690 mm);
COM2 zu COM1 (B1: 600 mm)
Batterie2 zu Batterie3:
B- zu B+ (A2: 1200 m);
COM2 zu COM1 (B2: 1200 m);
Führen Sie die Kabel durch ein Wellrohr.
Wasserdichte
Kappe
Batterie3
36
BMS
BMS
Batterie1
Batterie2
Die beiden Enden des
Wellrohrs müssen mit
Schutzringen geschützt
werden.
Für vier Batteriemodule:
Ø
BMS zu Batterie1:
B+ zu B+ (C: 120 mm);
COMM zu COM1 (E: 200 mm);
Batterie1 zu Batterie2:
B- zu B+ (A1: 690 mm);
COM2 zu COM1 (B1: 600 mm);
Batterie2 zu Batterie3:
B- zu B+ (A2: 1200 m);
COM2 zu COM1 (B2: 1200 m);
Batterie3 zu Batterie4:
B- zu B+ (A1: 690 mm);
COM2 zu COM1 (B2: 1200 m),
Führen Sie die Kabel durch ein Wellrohr;
Batterie4 zu BMS:
B- zu B- (A3: 1200 m),
Führen Sie das Kabel durch ein Wellrohr.
Erdungsdrähte müssen angeschlossen werden.
Batterie4
Wasserdichte Kappe
Batterie3
5. Installation
BMS
Batterie1
B+
B-
Batterie2
Die beiden Enden
des Wellrohrs
müssen mit
Schutzringen
geschützt werden.
BMS
COM1
COM2
37
