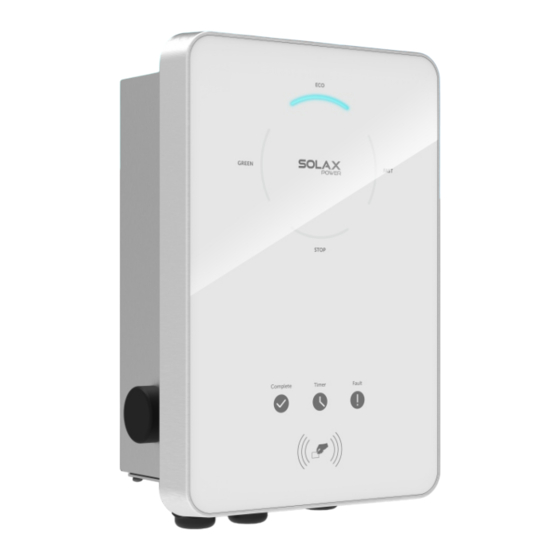

SolaX Power X1-EVC-7.2K Benutzerhandbuch
Ev-ladegerät
Vorschau ausblenden
Andere Handbücher für X1-EVC-7.2K:
- Benutzerhandbuch (107 Seiten) ,
- Schnellinstallationsanleitung (2 Seiten) ,
- Installationsanleitung (74 Seiten)
Inhaltsverzeichnis
SolaX Power Network Technology (Zhejiang) Co., Ltd.
ADR.: No. 288, Shizhu Road, Tonglu Economic Development Zone,
Tonglu City, Zhejiang Province, China.
TEL.: +86 571-56260011
E-Mail: info@solaxpower.com
Urheberrechtserklärung
Das Urheberrecht an diesem Handbuch liegt bei SolaX Power Network Technology (Zhejiang) Co., Ltd.
Unternehmen und Einzelpersonen dürfen es nicht plagiieren, teilweise oder vollständig kopieren
(einschließlich Software usw.), und seine Vervielfältigung oder Verbreitung in irgendeiner Form
oder mit irgendwelchen Mitteln ist nicht gestattet. Alle Rechte vorbehalten. SolaX Power Network
Technology (Zhejiang) Co., Ltd. behält sich das Recht der endgültigen Auslegung vor.
614.00623.02
EV-Ladegerät
Benutzerhandbuch
7,2 kW - 22 kW
DE
Inhaltsverzeichnis
Verwandte Anleitungen für SolaX Power X1-EVC-7.2K
Inhaltszusammenfassung für SolaX Power X1-EVC-7.2K
- Seite 1 ADR.: No. 288, Shizhu Road, Tonglu Economic Development Zone, Tonglu City, Zhejiang Province, China. Das Urheberrecht an diesem Handbuch liegt bei SolaX Power Network Technology (Zhejiang) Co., Ltd. TEL.: +86 571-56260011 Unternehmen und Einzelpersonen dürfen es nicht plagiieren, teilweise oder vollständig kopieren E-Mail: info@solaxpower.com...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt 1 Hinweis zu diesem Handbuch ....... 03 1.1 Geltungsbereich........... . . 03 1.2 Zielgruppe . -
Seite 3: Geltungsbereich
6.4 Dynamischer Lastenausgleich ........31 X1-EVC-7.2K (SXH) -
Seite 4: Sicherheit
Sicherheit Sicherheit 2 Sicherheit 2.1 Bestimmungsgemäße Verwendung 2.2 Wichtige Sicherheitshinweise Die EV-Ladegerät-Serie sind AC-EV-Ladegeräte, die an einem festen Ort installiert GEFAHR! und an die AC-Versorgung angeschlossen werden sollen. Lebensgefahr durch Ausgangs- und Eingangsspannungen in Ÿ diesem Gerät! PV-Array Wechselrichter Alle Arbeiten müssen von einem qualifizierten Elektriker Ÿ... -
Seite 5: Erläuterung Der Symbole
Einführung Sicherheit 3 Einleitung 3.1 Grundlegende Funktionen Autorisiertes Service-Personal muss bei der Installation oder Arbeit mit diesen Geräten isolierte Werkzeuge verwenden. Vielen Dank für den Kauf der SolaX EV-Ladegerät-Serie. Die SolaX EV-Ladegerät- Verwenden Sie das EV-Ladegerät nicht, falls das Gerät Defekte, Risse, Abrieb, offene Serie kann zum Aufladen Ihres Elektrofahrzeugs in Ihrem Zuhause verwendet Leckagen usw. -
Seite 6: Abmessungen
Einführung Einführung 3.2 Abmessungen Steckertyp Ø Steckdosentyp Ø 249 mm 155 mm 265 mm 155 mm... -
Seite 7: Produktbeschreibung
Einführung Technische Daten 4 Technische Daten 3.3 Produktbeschreibung 4.1 Allgemeine Daten Modell X3-EVC-11K X1-EVC-7.2K X3-EVC-22K AC Nenneingang Phasen/Leitungen L+N+PE 3P + N + PE 3P + N + PE Spannung [V] 50/60;±5 50/60;±5 Frequenz [Hz] 50/60;±5 AC Nennausgang Spannung [V]... -
Seite 8: Sicherheitsschutz
EV-Ladegerät 7,2 kW-22 kW Urheberrechtserklärung Das Urheberrecht an diesem Handbuch liegt bei SolaX Power Network Technology (Zhejiang) Co., Ltd. Unternehmen und Einzelpersonen dürfen es nicht plagiieren, teilweise oder vollständig kopieren (einschließlich Software usw.), und seine Vervielfältigung oder Verbreitung in irgendeiner Form oder mit irgendwelchen Mitteln ist nicht gestattet. -
Seite 9: Installationsvorkehrung
Installation Installation 5.3 Installationsvorkehrung 5.4 Installationsschritte Vorbereitung Das EV-Ladegerät ist für Wandmontage (IP65) ausgelegt. Stellen Sie sicher, dass der Installationsort die folgenden Bedingungen erfüllt: ● Die folgenden Werkzeuge werden vor der Installation benötigt. Nicht direkt dem Sonnenlicht ausgesetzt. Ÿ Nicht in Bereichen, in denen leicht entzündliche Materialien gelagert werden. Ÿ... - Seite 10 Installation Installation SCHRITT 2: Befestigen Sie die hintere Halterung und den Kabelhaken (nur für Steckertyp) an SCHRITT 3: Hängen Sie das EV-Ladegerät zum Testen an die Wand und schätzen Sie der Wand. dann die erforderliche Länge des Eingangskabels und des Kommunikationskabels. Nehmen Sie danach das EV-Ladegerät herunter.
- Seite 11 Installation Installation SCHRITT 5: Lösen Sie die Senkschraube der Bodenplatte der Kommunikationsplatine SCHRITT 7: Isolieren Sie den Außenmantel des Eingangskabels auf einer Länge von mit dem Kreuzschlitz-Schraubendreher. Ziehen Sie dann die Grundplatte der 60-70 mm ab und stellen Sie sicher, dass alle Drähte die Klemmleisten mit etwas Kommunikationsplatine heraus.
- Seite 12 Installation Installation SCHRITT 9: Stecken Sie die Drähte in die entsprechenden Bohrungen der SCHRITT 10: Drücken Sie die Feder nach oben und schieben Sie die Grundplatte der Klemmleisten und blockieren Sie dann die Klemmen mit dem Kommunikationsplatine hinein. Drehe Sie dann die Senkschraube ein. geraden Schraubendreher.
- Seite 13 Installation Installation SCHRITT 11: Schieben Sie die hintere Abdeckung in die entsprechende Position der Verbinden Sie beim Steckertyp den Ladestecker mit dem EV-Ladegerät und hängen Kabel und ziehen Sie die selbstschneidenden Schrauben mit dem Kreuzschlitz- Sie das Verbindungskabel an den Haken. Schraubendreher fest.
-
Seite 14: Ct-Anschluss
Installation Installation 5.5 CT-Anschluss - Befestigen Sie den CT am öffentlichen Stromnetz. - Stecken Sie das andere Ende des Kommunikationskabels und den Anschluss des CT auf jeder Seite des Adapters ein. Diagramm: Netz EV-Ladegerät Notiz: Der Pfeil auf dem CT muss auf das öffentliche Netz zeigen. -
Seite 15: Betrieb Des Ev-Ladegeräts
Installation Funktionsweise 6 Funktionsweise 5.6 Betrieb des EV-Ladegeräts 6.1 Zustände Ø Starten Sie das EV-Ladegerät, nachdem Sie alle folgenden Schritte überprüft haben: Für das EV-Ladegerät können sechs Zustände eingestellt werden, d.h. Untätig, a) Überprüfen Sie, ob das Gerät gut an der Wand befestigt ist. Stop, Laden, Beendet, Fehler und nicht verfügbar. -
Seite 16: Lademodi
Funktionsweise Funktionsweise 6.3.2 6.3 Lademodi ECO-Modus Drücken Sie kurz die Taste „MODUSAUSWAHL“, der Lademodus wechselt Im ECO-Modus wird die Ladeleistung kontinuierlich an Änderungen der zwischen dem Modi SCHNELL, ECO und GRÜN. Erzeugung oder des Stromverbrauchs an anderer Stelle im Haus angepasst, Kurzes Kurzes Drücken... -
Seite 17: Intelligenter Boost
Funktionsweise Funktionsweise 6.3.4 Intelligenter Boost 6.4 Dynamischer Lastenausgleich Stellen Sie vor der Verwendung der intelligenten Boost-Funktion die Das EV-Ladegerät verfügt standardmäßig über eine dynamische gewünschte Ladeenergie (kWh) und die Endzeit für das Laden des Fahrzeugs Lastausgleichsfunktion. Während der Ladezeit, egal in welchem in der App ein. -
Seite 18: App-Einstellung
Schritt 4: Geben Sie Ihre Heim-WLAN-SSID und Ihr Passwort ein und Registrierung Nr. : wählen Sie dann Einstellung. *5 GHz-WLAN ist im Moment nicht verfügbar. SolaX Power Network Technology (Zhejiang) Co., Ltd. www.solaxpower.com 615.00184.02 (Beispiel für Registrierungs-Nr.) Wenn Sie bereits über die App und ein Konto von SolaX Cloud verfügen, ●... - Seite 19 App-Einstellung App-Einstellung Ø Schritt 5: WLAN-Einstellungen sind erfolgreich. Einstellungen für das EV-Ladegerät *Weitere Informationen zu den WLAN-Einstellungen nden Sie unter www.solaxcloud.com/wi Setting/ 1. Wählen Sie unten „Standort“ und berühren Sie dann das Symbol „EV- Ladegerät“ und wählen Sie Ihr EV-Ladegerät in der Liste aus. Lokaler Modus Verwenden Sie Ihr Smartphone, um eine Verbindung mit dem SolaX WLAN- Signal (Wi _SCxxxxxxxx) herzustellen.
- Seite 20 2. Tippen Sie auf das Symbol „EV-Ladegerät“ und dann auf die 3. Wählen Sie „Moduseinstellungen“ und eine Dropdown-Liste wird angezeigt. Einstellungstaste, um die Einstellungsseite aufzurufen. Stellen Sie die Stufen des grünen Modus (2 Stufen) und des ECO-Modus (5 Stufen für X1-EVC-7.2K & X3-EVC-22K, 2 Stufen für X3-EVC-11K) nach Belieben ein.
- Seite 21 App-Einstellung App-Einstellung 4. Wählen Sie „Boost-Einstellungen“ und eine Dropdown-Liste wird angezeigt. 5. Wählen Sie „Haus-Strombegrenzung“ und legen Sie die Haus- Stellen Sie die Start- und Endzeit für Timer-Boost, die Ladeenergie (kWh) und Strombegrenzung fest. Mit der dynamischen Lastausgleichsfunktion reduziert die Endzeit für Smart-Boost sowie die Wiederholungsfrequenz nach Belieben das EV-Ladegerät, wenn sich der Stromverbrauch dem voreingestellten ein.
-
Seite 22: Fehlerbehebung
App-Einstellung Fehlerbehebung 8 Fehlerbehebung 6. Wählen Sie „Erweiterte Einstellungen“ und eine Dropdown-Liste wird angezeigt. 8.1 Fehlerbehebung 1) Stellen sie die Werte der „Überspannungsgrenze“, „Unterspannungsgrenze“, Dieser Abschnitt enthält Informationen und Verfahren zur Lösung möglicher „Überstromgrenze“, „Überhitzungsgrenze“ und „Ableitstromgrenze“ ein und Probleme mit dem EV-Ladegerät und gibt Ihnen Tipps zur Fehlerbehebung, um die speichern Sie sie. - Seite 23 Fehlerbehebung Fehlerbehebung ● Wenn die Informationsanzeige Ihres EV-Ladegeräts keine Fehleranzeige anzeigt, Nein. Fehler Diagnose und Lösung überprüfen Sie die folgende Liste, um sicherzustellen, dass der aktuelle Zustand der 1. Stecken Sie den Stecker vom EV ab; Installation den ordnungsgemäßen Betrieb des Geräts ermöglicht. 2.
-
Seite 24: Routine-Wartung
Fehlerbehebung Außerbetriebnahme 9 Außerbetriebnahme 8.2 Routine-Wartung 9.1 Demontage des EV-Ladegeräts Trennen Sie das EV-Ladegerät vom Wechselrichter und vom Netz. Das EV-Ladegerät benötigt in den meisten Zuständen keine Wartung oder Korrektur. Warten Sie 5 Minuten, bis die Energie abgeleitet ist. Um sicherzustellen, dass das EV-Ladegerät langfristig ordnungsgemäß betrieben Entfernen Sie das EV-Ladegerät aus der Halterung. -
Seite 25: Haftungsausschluss
Haftungsausschluss Garantieregistrierungsformular 10 Haftungsausschluss Die EV-Ladegerät-Serie wird unter eingeschränkten Bedingungen wie Für den Kunden (obligatorisch) Umgebung, Elektrizität usw. transportiert, verwendet und betrieben. SolaX ist nicht verpflichtet, den Service, den technischen Support oder die Name Land Entschädigung unter den unten aufgeführten Bedingungen zu erbringen, einschließlich, aber nicht beschränkt auf: Telefonnummer E-Mail-Adresse... - Seite 26 BITTE REGISTRIEREN SIE DIE GARANTIE SOFORT NACH DER INSTALLATION! HOLEN SIE SICH IHR GARANTIEZERTIFIKAT VON SOLAX! HALTEN SIE IHREN WECHSELRICHTER ONLINE & GEWINNEN SIE SOLAX PUNKTE! Öffnen Sie Warten Sie, bis Ihre Kamera- die Kamera App und den QR-Code richten Sie Ihr erkennt Gerät auf den QR-Code...
