5. Installation

5. Installation

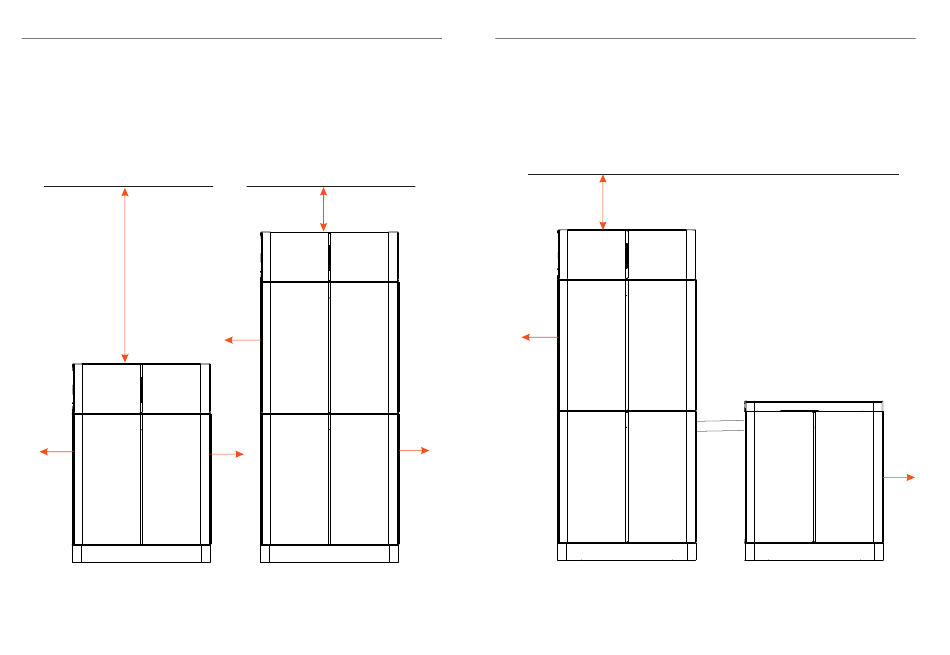

5.1 Installationsübersicht
Wählen Sie je nach verwendetem Akku die folgende entsprechende Form für
die Installation.
(1): MC0600 × 1 +
HV10230/HV10230 V2 × 1
Decke
≥300mm
≥300mm
BMS + Schlägel x 1
Installationsabstand:
Links: ≥300 mm
Rechts: ≥300 mm
(a)
22
(2): MC0600 × 1 +
HV10230/HV10230 V2 × 2
Decke
≥300mm
≥300mm
≥300mm
BMS + Schlägel x 2
Installationsabstand:
Links: ≥300 mm
Rechts: ≥300 mm
(b)
Zum Schutz der Außenkabel zwischen den Akkusäulen wird ein Wellrohr
empfohlen.
(3): MC0600 × 1 + HV10230/HV10230 V2 × 3
Decke
300mm
≥300mm
300mm
200~250 mm
BMS + Schlägel x 3
Installationsabstand:
Links: ≥300 mm
Rechts: ≥300 mm
Abstand zwischen Akkusäulen: 200 mm ~ 250 mm
(c)
5. Installation
300mm
23
