5. Installation

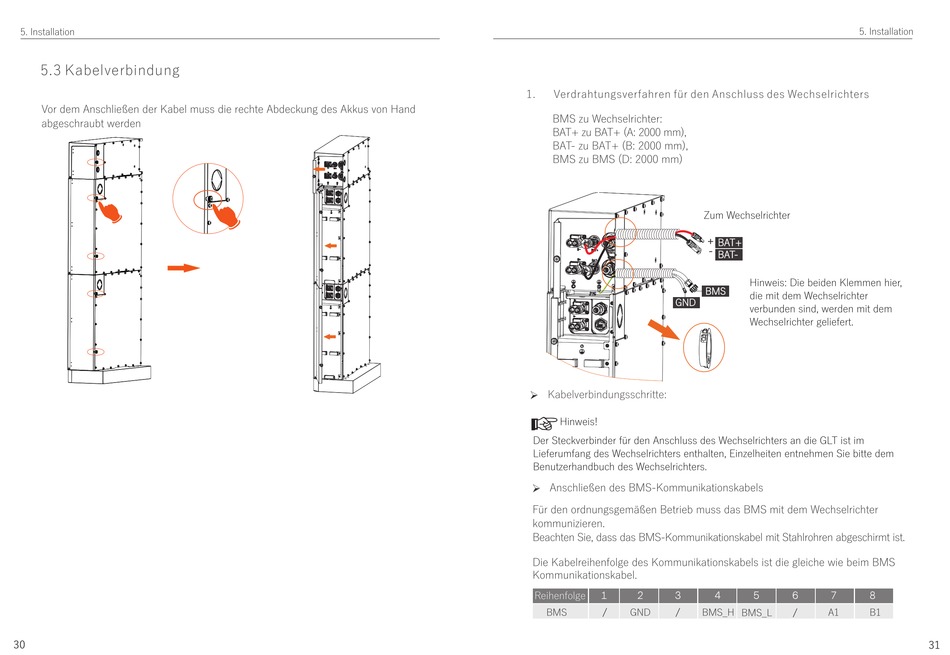

5.3 Kabelverbindung
Vor dem Anschließen der Kabel muss die rechte Abdeckung des Akkus von Hand
abgeschraubt werden
30
1.
Verdrahtungsverfahren für den Anschluss des Wechselrichters
BMS zu Wechselrichter:
BAT+ zu BAT+ (A: 2000 mm),
BAT- zu BAT+ (B: 2000 mm),
BMS zu BMS (D: 2000 mm)
Zum Wechselrichter
GND
Kabelverbindungsschritte:
Ø
Hinweis!
Der Steckverbinder für den Anschluss des Wechselrichters an die GLT ist im
Lieferumfang des Wechselrichters enthalten, Einzelheiten entnehmen Sie bitte dem
Benutzerhandbuch des Wechselrichters.
Anschließen des BMS-Kommunikationskabels
Ø
Für den ordnungsgemäßen Betrieb muss das BMS mit dem Wechselrichter
kommunizieren.
Beachten Sie, dass das BMS-Kommunikationskabel mit Stahlrohren abgeschirmt ist.
Die Kabelreihenfolge des Kommunikationskabels ist die gleiche wie beim BMS
Kommunikationskabel.
Reihenfolge
BMS
GND
BMS_H BMS_L
/
/
5. Installation
+
BAT+
-
BAT-
Hinweis: Die beiden Klemmen hier,
BMS
die mit dem Wechselrichter
verbunden sind, werden mit dem
Wechselrichter geliefert.
B1
/
A1
31
