5. Installation

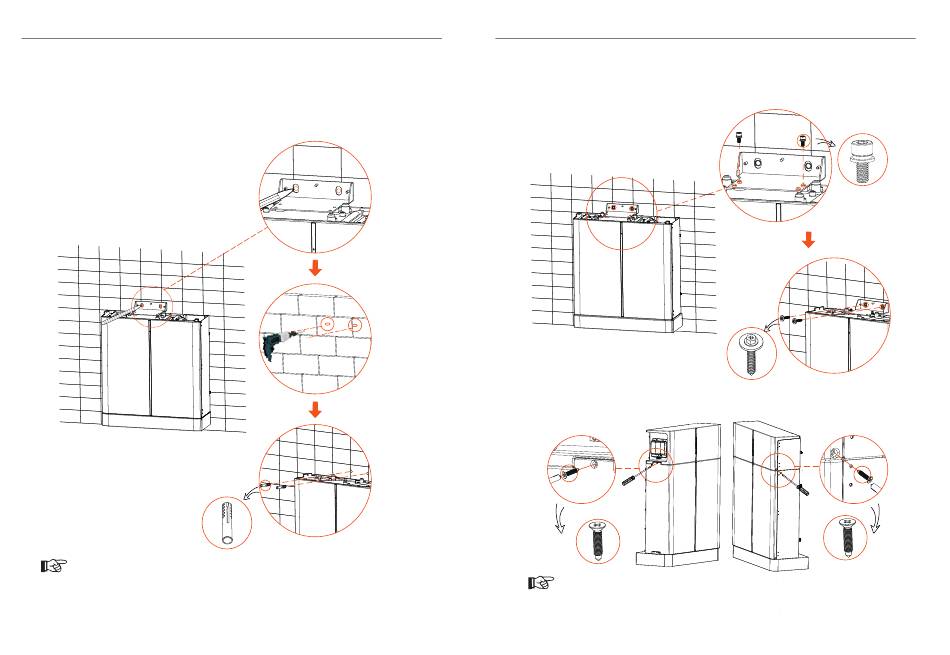

Schritt 3: Platzieren Sie die Wandhalterung (Zubehör H), bestimmen Sie die
Position der Löcher, markieren Sie sie mit einem Stift, entfernen Sie die
Wandhalterung und bohren Sie dann die beiden Löcher (φ10 mm).
Schritt 4: Platzieren Sie die Spreizdübel in den Löchern.
Hinweis!
Die Wandhalterung(en) muss (müssen) installiert werden, um das (die)
Batteriemodul(e) zu sichern, das (die) die Abdeckung oder/und das BMS
verbindet (verbinden).verbindet/verbinden.
26
Schritt 5: Befestigen Sie die Wandhalterung mit M5-Kombischrauben (2 X M5*10,
Drehmoment: 2,2-2,5 N-m) (Zubehör L) an der Batterie und mit Blechschrauben (2 X
ST6*L55) (Zubehör N) und Flachdichtungen (2) (Zubehör O) an der Wand.
Ø
10 mm
Schritt 6: Setzen Sie das BMS (Zubehör P) auf die Oberseite des Batteriemoduls und
befestigen Sie die linke und rechte Seite mit ST3,9*16-Schrauben (2) (Zubehör C1).
Siehe Abbildung unten.
Vergessen Sie nicht, sowohl die linke als auch die rechte Seite der installierten
Batteriemodule zu verschrauben.
Die obigen Schritte gelten auch für die Platzierung von 2 Batteriemodulen
(„b" auf Seite 16).
Hinweis!
5. Installation
2 X M5*10
Drehmoment: 2.2-2.5 N·m
27
