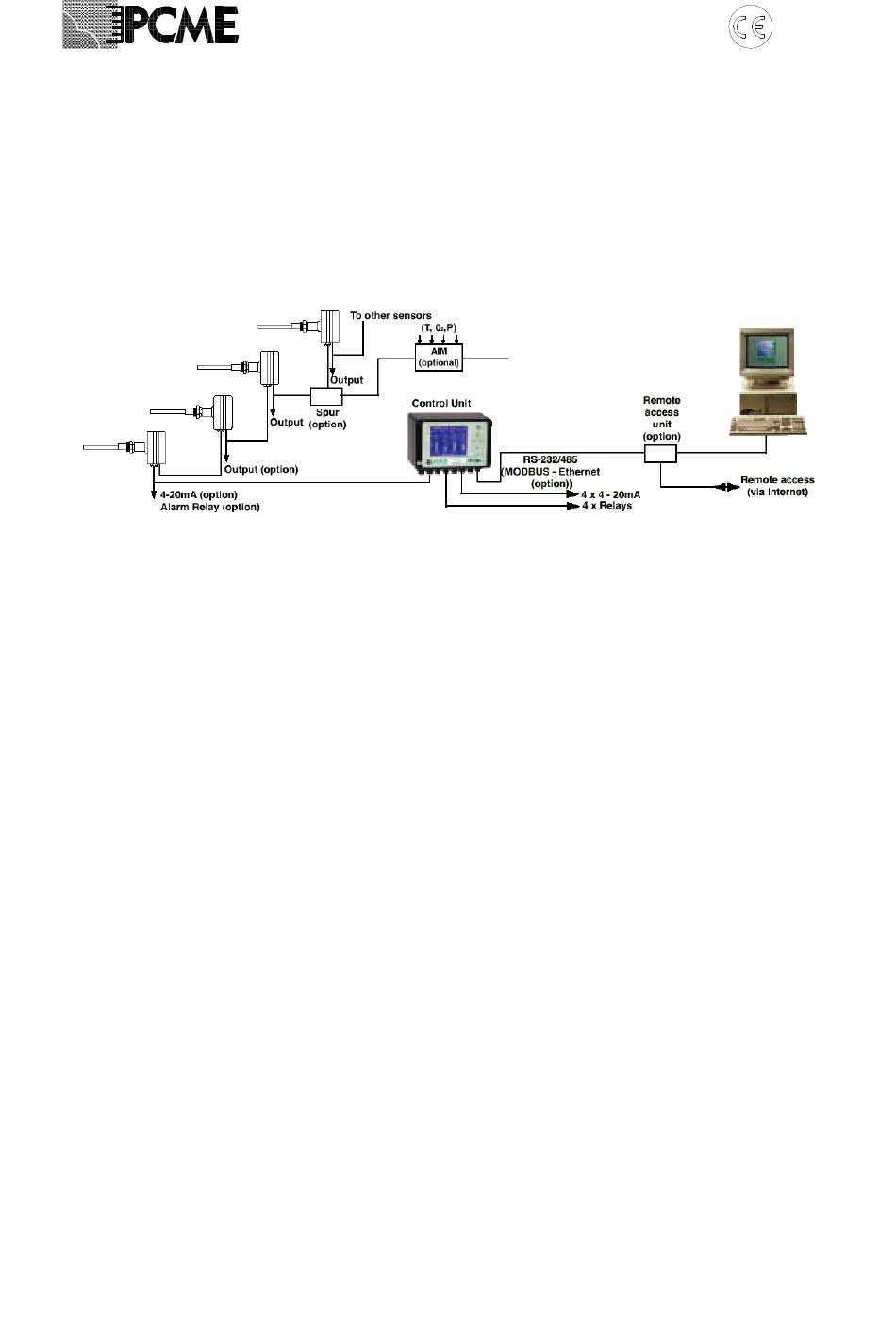

3 Systemanordnung

Der Geräteaufbau ermöglicht den Anschluss von bis zu 32 Sensoren an eine einzelne zentrale
Auswerteeinheit. Die Auswerteeinheit liefert die Netzspannung für die Sensoren - zusätzliche
Stromversorgungsgeräte (Power Supply Units (PSU)) werden erst bei größeren Systemen
erforderlich. Die Ausgänge nach Industriestandard (4-20mA,RS 232/485 Modbus) ermöglichen einen
komfortablen und leichten Anschluss an Anlagensteuersysteme. Die Auswerteeinheit verfügt
weiterhin über eine leistungsstarke Datenaufzeichnungsfunktion, damit entsprechende Berichte zu
den Prozessen und regulierenden Aufgaben erstellt werden können. Außerdem lassen sich weitere
Filterausfalldetektoren (wie der 220 und weitere Sensoren) an die Auswerteeinheit anschließen.

4 Auswerteeinheit - Funktionen

•
zeigt Momentan- oder Mittelwertemissionen (Balkendiagramm, Text- und Online-Diagramm )
•
Einstellbarer 'Kanalgruppierungs-'Bildschirm zur Anzeige von ‚verwandten' Daten z. B. Staub,
Strömungsgeschwindigkeit, Sauerstoff
•
Symbole und mehrsprachige Benutzeroberfläche
•
überwacht Daten von externen Sensoren*, für die Normalisierung und die zentrale Analyse,
•
z. B. bei der Strömungsgeschwindigkeit, beim Sauerstoff, bei der Temperatur etc.
•
Statusanzeige für die kurze und prägnante Darstellung der Alarmbedingungen
•
Steuerung von bis zu 32 Sensoren
•
zwei Alarmpegel mit Alarmverzögerung
•
Aufzeichnung von Geräte- und Emissionsalarmen
•
Vollständige Geräteanzeige von gleichzeitig drei Speichertypen (Langzeit, Kurzzeit und Puls,
siehe unten).
•
Windows-Software zum Download auf einen PC für die Berichte (optional)
•
großes beleuchtetes graphisches Display (320x240 Pixel) für die bequeme Ansicht
graphischer Daten
•
voll kalibrierbar in mg/m3 (nach Kalibrierung gemäß der isokin. Methode)
•
vollständiger Überblick über den aktuellen Systemzustand d.h. Nullpunkt, Messbereich,
Messkopfverschmutzung, und Verbindung.
•
mehrfache Kalibrierungsfaktoren
•
Mehrkanalbalkengraphik zeigt die Emissionen im Verhältnis zu den Alarmen
•
einfacher Vergleich zwischen Emissionsquellen
•
Passworschutz-Funktion
*erfordert optional erhältliche AIM-Einheit(en)
