1 DIE ANZEIGEN DER AUSWERTEEINHEIT
1.1 Anzeigenlayout
Die Auswerteeinheiten der AMC-Serie besitzen einen ¼VGA LCD-Bildschirm mit einem großzügigen Bereich
für die Anzeige von Informationen und Statusmeldungen. Der Displaybereich wurde so gestaltet, daß er eine

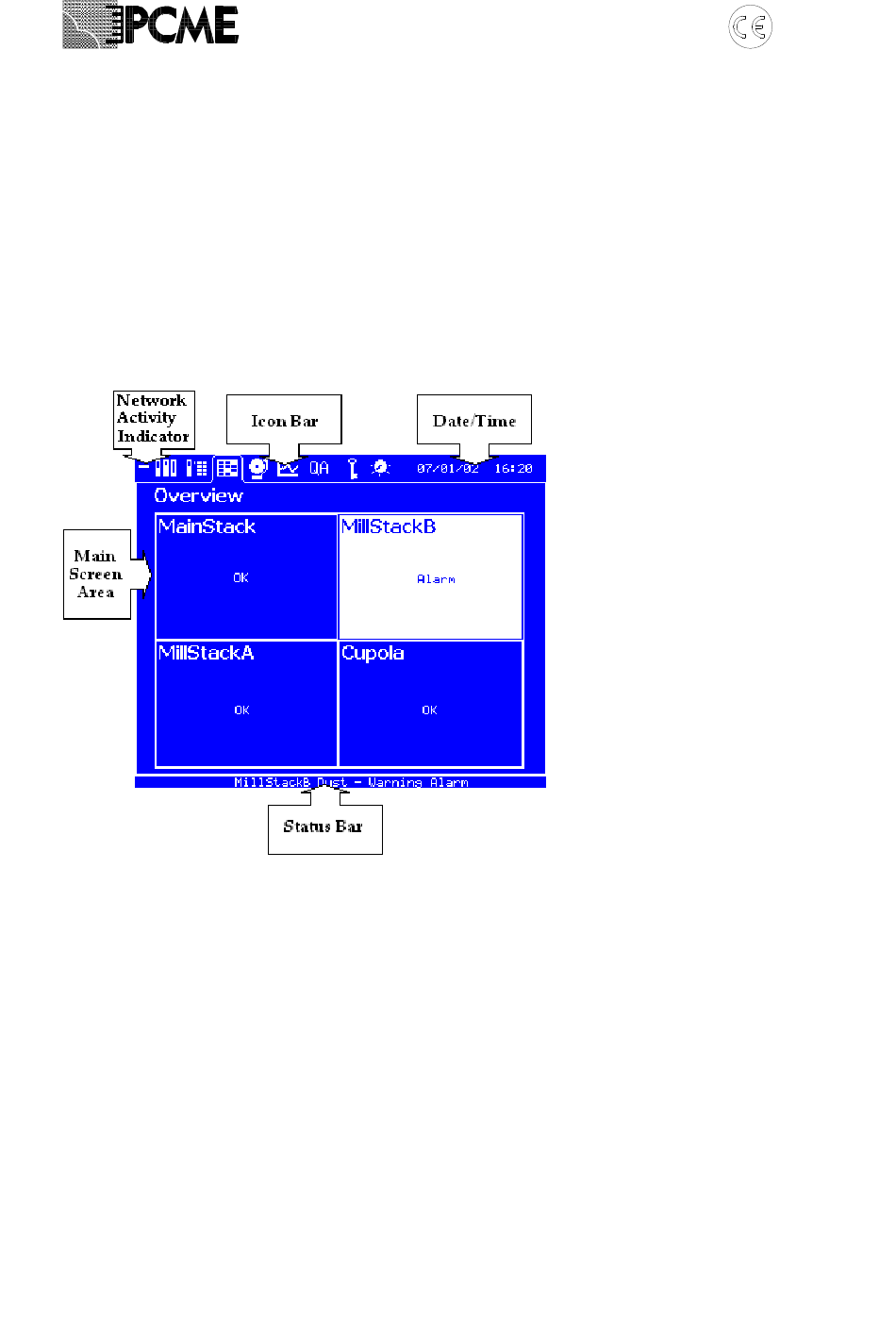

intuitive und leicht bedienbare Benutzerschnittstelle bietet. Wie in der Abbildung unten zu sehen, besitzt das
Display eine 'Symbolleiste', auf der sich die Hauptfunktionen anwählen lassen (eine genauere Beschreibung der
Symbole finden Sie weiter unten). Diese Menüleiste zeigt auch die aktuelle Zeit und das Datum an. Im
'Hauptanzeige'-Bereich werden Einzelheiten zur ausgewählten Funktion gezeigt. Außerdem kann der Benutzer
hierüber beim Setup und während des laufenden Betriebes eingreifen (das Beispiel zeigt die 'Überblick'-
Anzeige). Der untere Bereich der Anzeige besteht aus einer 'Statusleiste', in der Informationen zu den Alarmen
oder zum Systemstatus angezeigt werden (unabhängig von der gerade ausgewählten Funktion).
Zur Navigation im Display dienen die vier Cursortasten (NACH OBEN/UP '+', NACH UNTEN/DOWN '-',
LINKS/LEFT 'L', RECHTS/RIGHT 'R') und eine Auswahltaste (ENTER) '↵'. Mit den NACH OBEN/ NACH
UNTEN-Tasten läßt sich der Cursor in vertikaler und mit den LINKS/RECHTS-Tasten in horizontaler Richtung
bewegen. Wenn die gewünschte Option mit dem Cursor hervorgehoben wurde, können Sie mit der
Auswahltaste die gewünschte Funktion anwählen .
