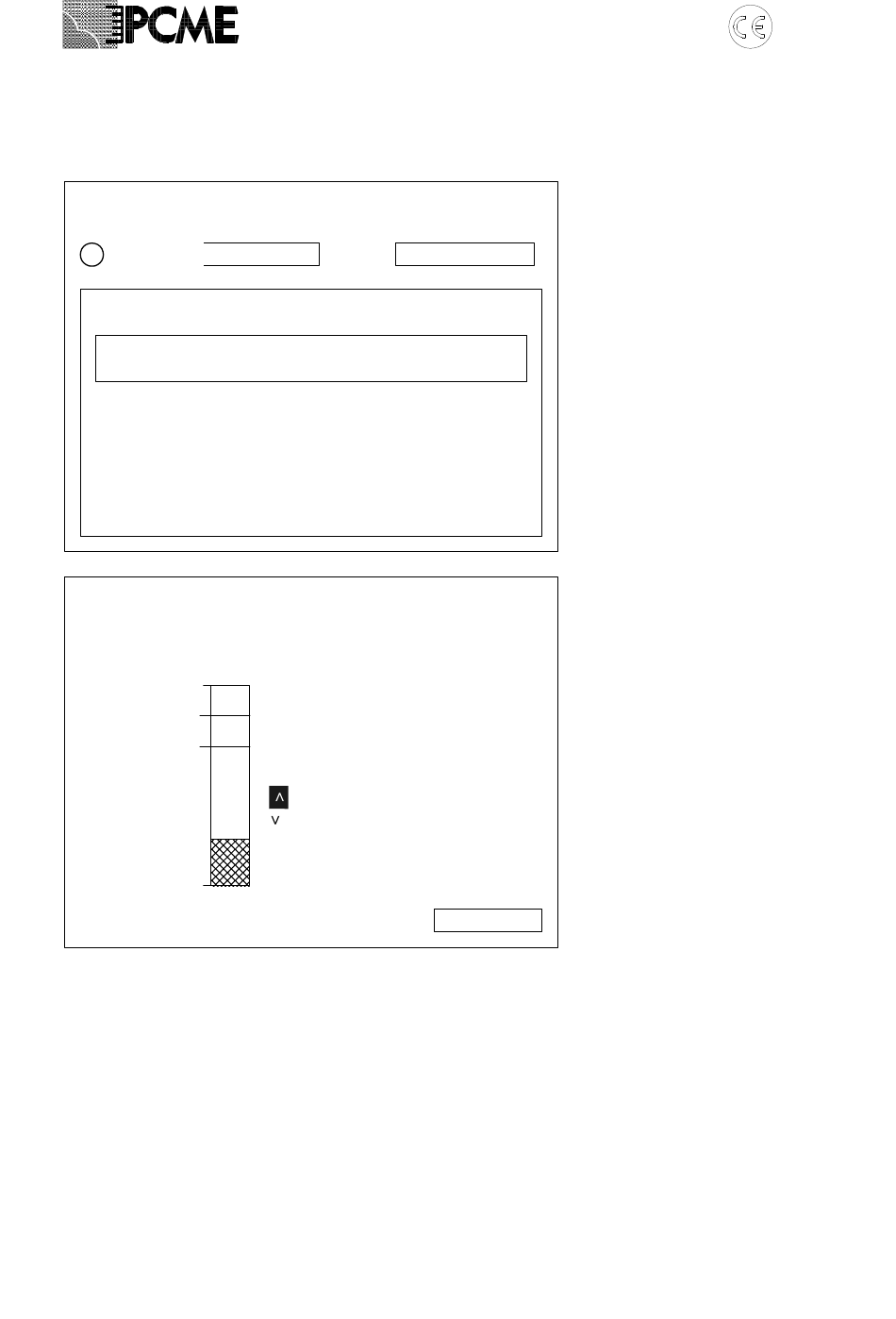

6 ALARMSKALIERUNG (220 SENSOR)
Die Alarmskalierungsanzeige bietet einen groben Überblick über die Einstellung von Alarmpegeln für einen 220
Sensor, damit bei Filterausfall ein Alarm ausgelöst werden kann. Zu dieser Anzeige gelangen Sie über die QA-
Seite, indem Sie den gewünschten 220 Sensor auswählen und dann die Schaltfläche Alarmskalierung drücken.
Quality Assurance / Self Tests
i
Device:
Stack1 Dust
Comms Check
Alarm Scaling is best adjusted with a steady dust reading
120
L
W
0
20 %
Wenn Sie die Funktion ‚Alarmskalierung' benutzen möchten, müssen Sie zunächst einen Zeitpunkt auswählen,
an dem der Sensor unter beständigen und normalen Prozessbedingungen arbeitet. Die Alarmskalierungsanzeige
zeigt ein Balkendiagramm mit dem derzeitigen Staubmesswert als prozentualen Anteil des aktuellen
Grenzalarm-Pegels an (markiert mit L auf dem Diagramm). Benutzen Sie jetzt die „Nach oben/Nach unten-
Pfeiltasten" (mit der Aufschrift Move towards alarms/in Richtung Alarme bewegen und Move towards
zero/in Richtung Null bewegen, um das Verhältnis zwischen dem normalen Staubmesswert und dem
Alarmpegel einzustellen). Als grobe Richtlinie kann man sagen: der Grenzalarm-Pegel sollte ungefähr 10 mal so
hoch sein wie der normale Staubpegel. Das bedeutet, Sie sollten das Diagramm so einstellen, daß der Messwert
ungefähr 10% anzeigt. Wenn Sie stattdessen z. B. den Grenzalarm nur auf 5 mal so hoch wie den normalen
Pegel einstellen möchten, müssen Sie den Wert hier auf 20% einstellen.
Bitte beachten : Es gibt auch einen Voralarm-Pegel (mit der Aufschrift W auf dem Balkendiagramm). Dieser
Wert ist durch die Voreinstellung auf 80% des Grenzalarm-Pegels eingestellt. Um diesen Pegel zu verändern,
BD 020033 / 01.2012
Alarm Scaling
Alarm Scaling
Move towards alarms
Move towards zero
Seite 102
PASS
Exit
