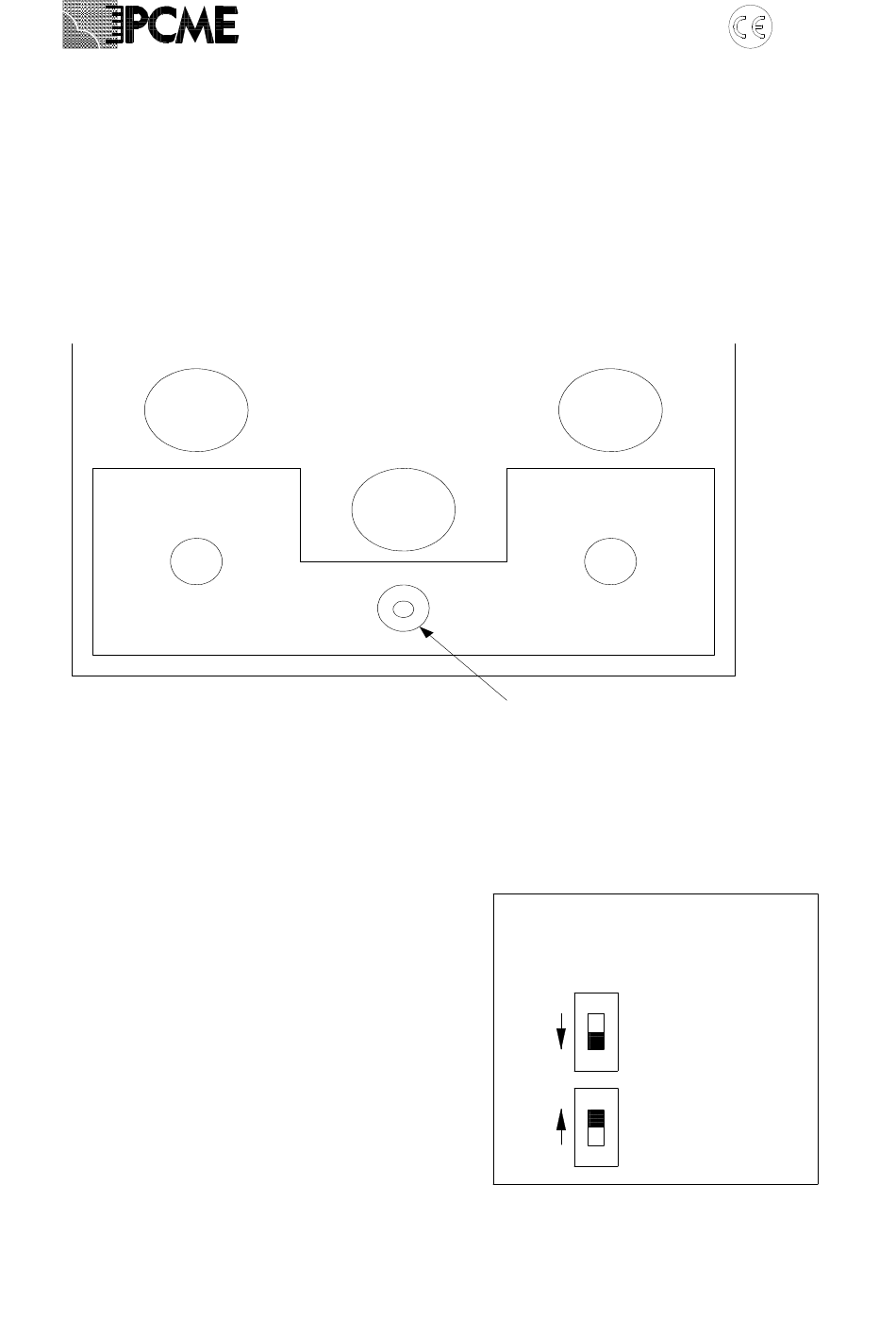

2 Anschließen des Erdabschirmungskabels
Das Kabel sollte über die Kabeldurchführung in das Gehäuse geführt werden. Die Abschirmung sollte mit einer
aufgequetschten Öse versehen sein. Die Öse muß auf die dafür vorgesehene Schraube auf der
Abschirmungsanschlussplatte (screen termination board) an der inneren Wand des Gehäuses, in der Nähe des
Eintritts der Kabeldurchführung geschraubt werden ( siehe Abbildung unten). Verwenden Sie die kürzeste
mögliche Drahtlänge.
G la n d
Bitte beachten:
Ältere Ausgaben des 990 Sensors verfügen nicht über die Erdungsplatte. Lassen Sie in dem Fall das
Abschirmungskabel nicht angeschlossen. Schließen Sie es nicht an den Abschirmungsanschluss des Bus-In oder
Bus-out-A-Steckers an. Dadurch könnten Kommunikationsprobleme entstehen.
3 Einstellen des 990 Bus-
Abschlussschalters
Der 990 Sensor besitzt einen Schalter (SW200) in der Nähe
der Busanschlüsse, mit dem man die Terminierung des
Busses verändern kann. Bei einem System mit Abzweig
muß der Schalter immer auf TERMINIERT stehen. Wenn
Sie ein 'Daisychain'-System verwenden, sollte der Sensor
am Ende des Busses den Schalter auf TERMINIERT
gestellt haben. Bei Sensoren, bei denendas Buskabel
durchgeschliffen ist, sollte der Schalter auf NICHT
TERMINIERT stehen. (siehe Abbildung)
BD 020033 / 01.2012
G la n d
E a rth in g S c re w
Seite 25
G la n d
E a rth in g B o a rd
Bus
Termination
Switch (SW200)
T=Terminated
U=Un-terminated
990f302.ecw
