7 Wiederkehrende Handlungen

7 Wiederkehrende Handlungen
7.1 Kabel einführen

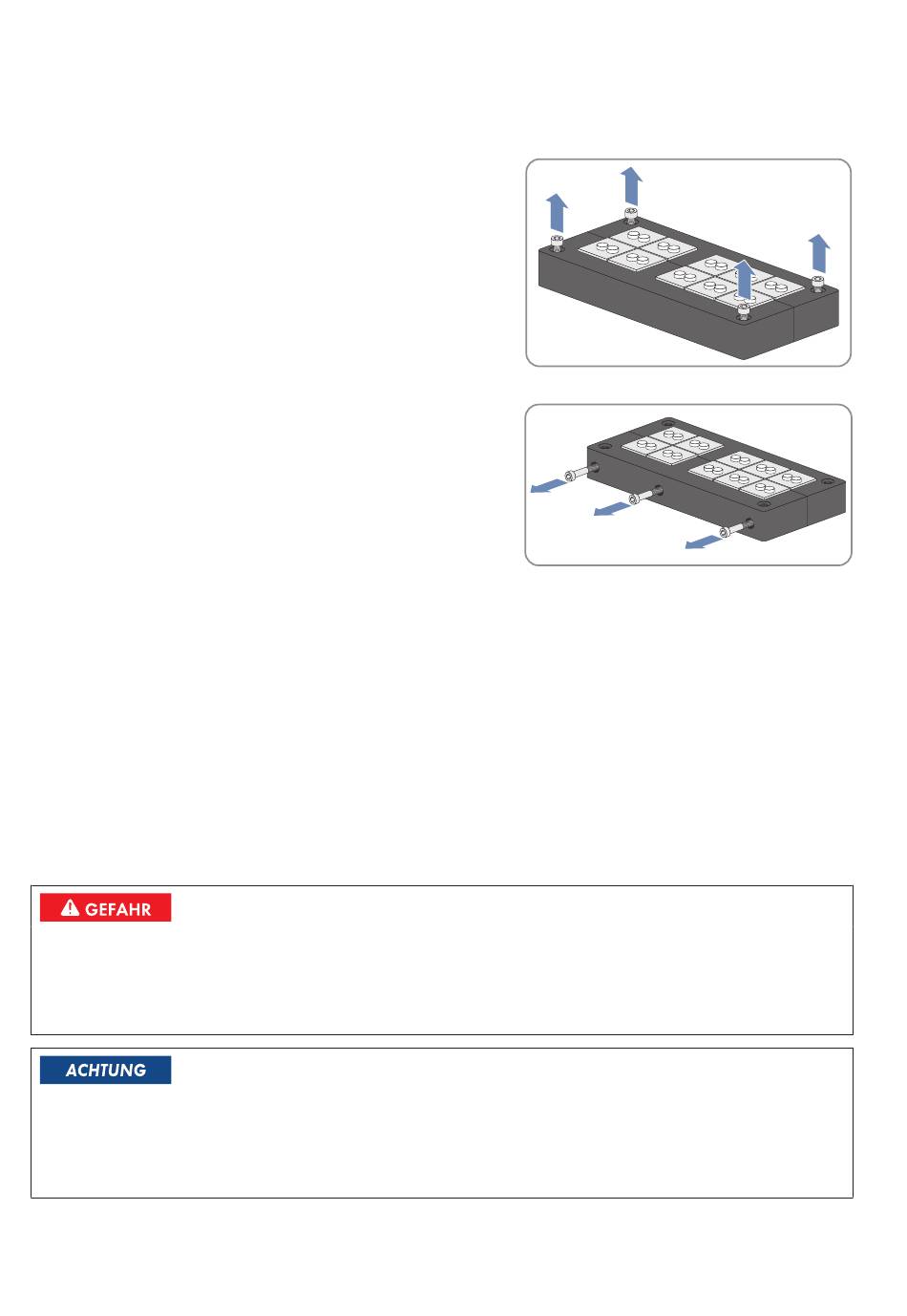

1. Schrauben an der Oberseite der Dichtungsplatte entfernen.
2. Dichtungsplatte abnehmen.
3. Schrauben an der Seite der Dichtungsplatte lösen.
4. Benötigte Dichtgummis aus der Dichtungsplatte nehmen. Dabei darauf achten, dass die Dichtgummis dem
Durchmesser der einzuführenden Kabel entsprechen. Bei Bedarf die zusätzlichen Dichtgummis aus dem
Lieferumfang verwenden.
5. Die Dichtstopfen aus den Dichtgummis entfernen, durch die die Kabel eingeführt werden müssen.
6. Die Kabel durch die Dichtgummis führen.
7. Dichtgummis ohne Verformung in die Dichtungsplatte einsetzen. Dadurch gewährleisten Sie die Dichtheit.
8. Schrauben an der Seite der Dichtungsplatte anziehen.
9. Dichtungsplatte auf den Boden des Anschluss‑Schranks schrauben.
7.2

Montage- und Demontagearbeiten

7.2.1

Blenden demontieren und montieren

Lebensgefahr durch Stromschlag oder Lichtbogen beim Berühren von spannungsführenden Bauteilen
• Den Wechselrichter ausschalten und mit dem Öffnen des Wechselrichters mindestens 15 Minuten warten, bis
die Kondensatoren vollständig entladen sind.
• Wechselrichter freischalten (siehe Kapitel 6, Seite 37).
Sachschäden durch Abreißen der Schutzleiter
Die Bauteile sind über Schutzleiter mit dem Wechselrichter verbunden. Bei der unsachgemäßen Demontage können
die Schutzleiter abgerissen werden.
• Bei der Demontage sicherstellen, dass die Schutzleiter nicht beschädigt werden.
