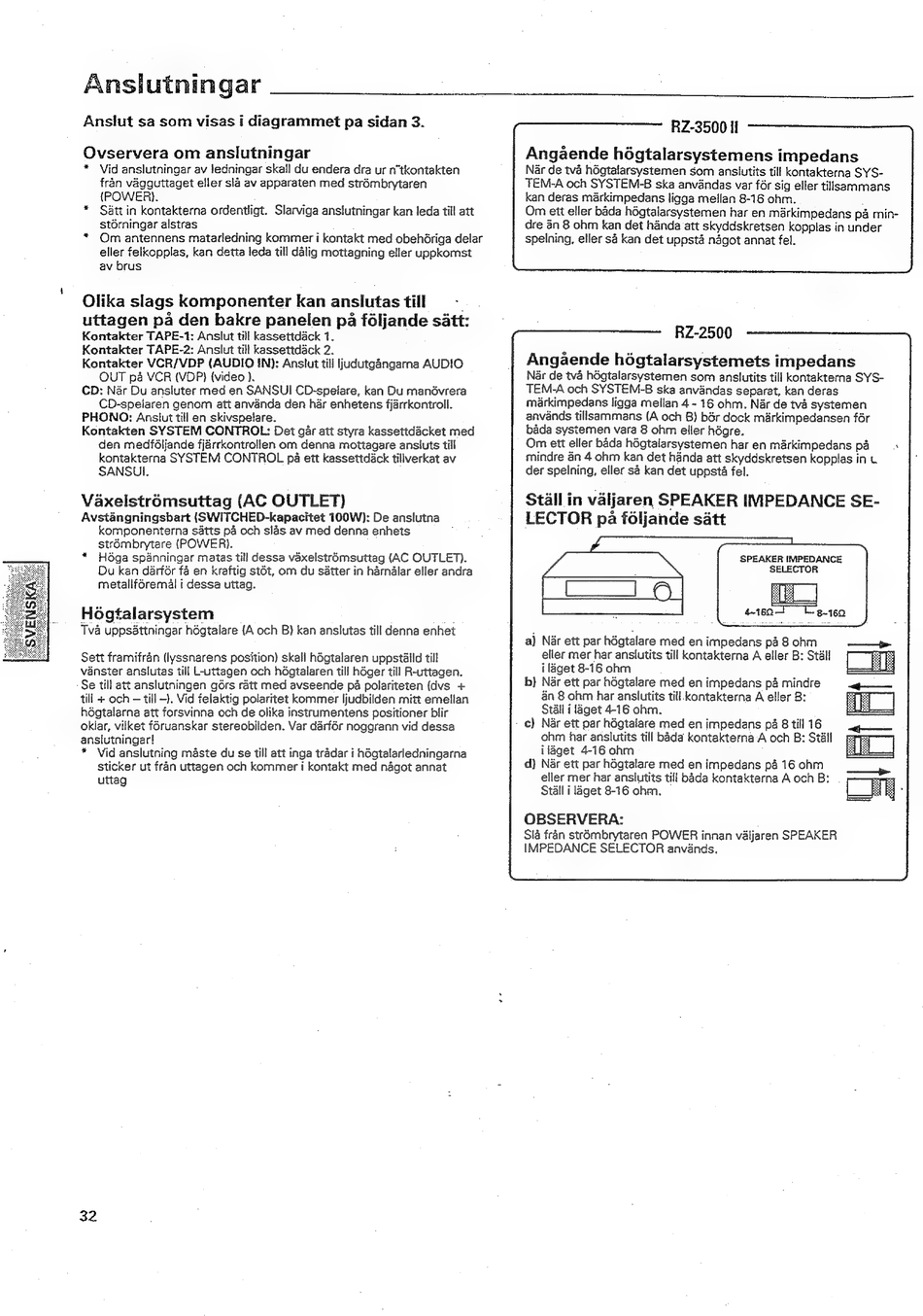

Ansiutningar
Anslut sa som visas i diagrammet pa sidan 3.
Ovservera om anslutningar
* Vid anslutningar av ledningar skall du endera dra ur n'tkontakten
fran vagguttaget eller sla av apparaten med strémbrytaren
(POWER).
* Satt in kontakterna ordentligt. Slarviga anslutningar kan leda till att
st6rningar alstras
* Om antennens matarledning kommer i kontakt med obehériga delar
eller felkopplas, kan detta leda till dalig mottagning eller uppkomst
av brus
Olika slags komponenter kan anslutas till
uttagen pa den bakre panelen pa féljande satt:
Kontakter TAPE-1: Anslut till kassettdack 1.
Kontakter TAPE-2: Anslut till kassettdack 2.
Kontakter VCR/VDP (AUDIO IN): Anstlut till ljudutgangarna AUDIO
OUT pa VCR (VDP) {video ).
CD: Nar Du ansluter med en SANSUI CD-spelare, kan Du manévrera
CD-spelaren genom att anvanda den har enhetens fjarrkontroll.
PHONO: Anslut till en skivspelare.
Kontakten SYSTEM CONTROL: Det gar att styra kassettdacket med
den medféljande fjarrkontrollen om denna mottagare ansluts till
kontakterna SYSTEM CONTROL pa ett kassettdack tillverkat av
SANSUI.
Vaxelstr6msuttag (AC OUTLET)
Avstangningsbart (SWITCHED-kapacitet 100W): De anslutna
komponenterna satts pa och slas av med denna enhets
strémbrytare (POWER).
* Héga spanningar matas till dessa vaxelstr6msuttag (AC OUTLET).
Du kan darfor fa en kraftig st6t, om du s&tter in harnalar eller andra
metallféremal i dessa uttag.
Hogtalarsystem
Tva uppsattningar hdgtalare (A och B) kan anslutas till denna enhet
Sett framifran (lyssnarens position) skall hégtalaren uppstaild till
vanster anslutas till L-uttagen och hégtalaren till hdger till R-uttagen.
-Se till att anslutningen gdrs ratt med avseende pa polariteten (dvs +
till + och — till -). Vid felaktig polaritet kommer Sjudbilden mitt emellan
hégtalarna att forsvinna och de olika instrumentens positioner blir
oklar, vilket f6ruanskar stereobilden. Var darfér noggrann vid dessa
anslutningar!
* Vid anslutning maste du se till att inga tradar i hégtalarledningarna
sticker ut fran uttagen och kommer i kontakt med nagot annat
uttag
32
RZ-3500 il
RZ-2500
Angaende hogtalarsystemets impedans
Nar de tva hdégtalarsystemen som anslutits till kontakterna SYS-
TEM-A och SYSTEM-B ska anvandas separat, kan deras
méarkimpedans ligga mellan 4 - 16 ohm. Nar de tva systemen
anvands tillsammans {A och B) bar dock markimpedansen fér
bada systemen vara 8 ohm eller hdgre.
Om ett eller bada hégtalarsystemen har en markimpedans pa
mindre an 4 ohm kan det handa att skyddskretsen kopplas in
der spelning, eller sa kan det uppsta fel.
Stall in valjaren SPEAKER IMPEDANCE SE-
LECTOR pa féljande satt
SPEAKER IMPEDANCE
SELECTOR
UL
treat Eetea
a) Nar ett par hégtalare med en impedans pa 8 ohm
eller mer har anslutits till kontakterna A eller B: Stal!
i laget 8-16 ohm
b) Nar ett par hégtalare med en impedans pa mindre
an 8 ohm har anslutits till kontakterna A eller 8:
Stall i laget 4-16 ohm.
c) Nar ett par hégtalare med en impedans pa 8 till 16
ohm har anslutits till bada kontakterna A och B: Stall
ifaget 4-16 ohm
d) Nar ett par hégtalare med en impedans pa 16 ohm
eller mer har anslutits till bada kontakterna A och B:
Stall i laget 8-16 ohm.
OBSERVERA:
Sla fran str6mbrytaren POWER innan valjaren SPEAKER
IMPEDANCE SELECTOR anvands.
