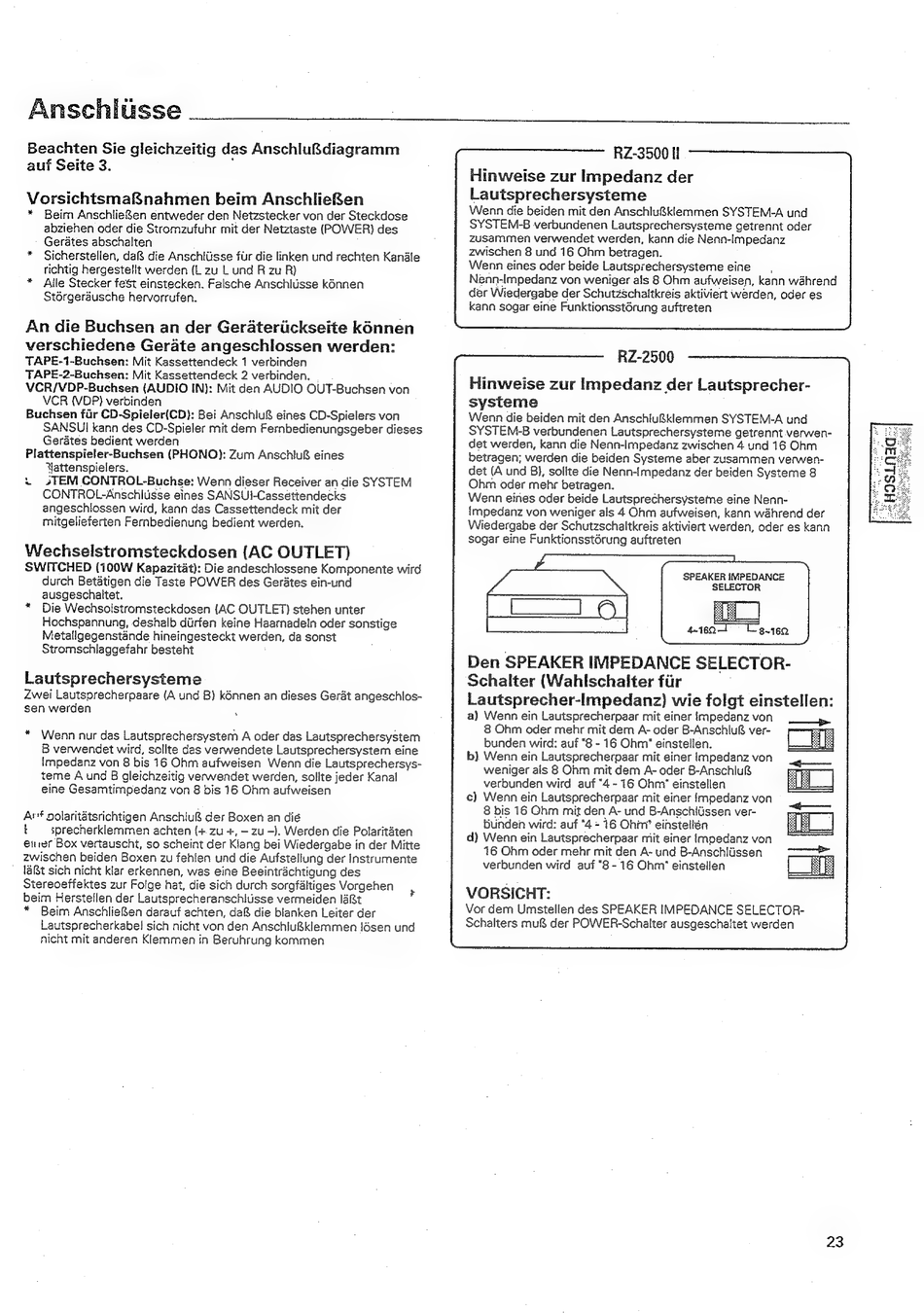

Anschlusse
Beachten Sie gleichzeitig das Anschlu&diagramm
auf Seite 3.
Vorsichtsmafnahmen beim AnschlieBen
Beim Anschlie&en entweder den Netzstecker von der Steckdose
abziehen oder die Stromzufuhr mit der Netztaste (POWER) des
Gerates abschalten
*
Sicherstellen, dalS die Anschliisse fur die linken und rechten Kanale
richtig hergestellt werden (L zu L und R zu R)
*
Alle Stecker fest einstecken. Falsche Anschlusse konnen
Stdrgerausche hervorrufen.
An die Buchsen an der Geradteriickseite konnen
verschiedene Gerate angeschlossen werden:
TAPE-1-Buchsen: Mit Kassettendeck 1 verbinden
TAPE-2-Buchsen: Mit Kassettendeck 2 verbinden.
VCR/VDP-Buchsen (AUDIO IN): Mit den AUDIO OUT-Buchsen von
VCR (VDP) verbinden
Buchsen fir CD-Spieler(CD): Bei Anschlu& eines CD-Spielers von
SANSUI kann des CD-Spieler mit dem Fernbedienungsgeber dieses
Gerates bedient werden
Plattenspieler-Buchsen (PHONO): Zum Anschluf eines
Yattenspielers.
x.
»TEM CONTROL-Buchse: Wenn dieser Receiver an die SYSTEM
CONTROL-Anschlusse eines SANSUI-Cassettendecks
angeschlossen wird, kann das Cassettendeck mit der
mitgelieferten Fernbedienung bedient werden.
Wechselstromsteckdosen (AC OUTLET)
SWITCHED (100W Kapazitat): Die andeschlossene Komponente wird
durch Betatigen die Taste POWER des Gerates ein-und
ausgeschaltet.
*
Die Wechsolstromsteckdosen (AC OUTLET) stehen unter
Hochspannung, deshalb diirfen keine Haarnadetn oder sonstige
Metallgegenstande hineingesteckt werden, da sonst
Stromschlaggefahr besteht
Lautsprechersysteme
Zwei Lautsprecherpaare (A und B) kénnen an dieses Gerat angeschlos-
sen werden
*
Wenn nur das Lautsprechersystem A oder das Lautsprechersystem
B verwendet wird, sollte das verwendete Lautsprechersystem eine
Impedanz von 8 bis 16 Ohm aufweisen
Wenn die Lautsprechersys-
teme A und B gleichzeitig verwendet werden, sollte jeder Kanal
eine Gesamtimpedanz von 8 bis 16 Ohm aufweisen
Ar
nolaritétsrichtigen Anschlu& der Boxen an dié
t
sprecherklemmen achten (+ zu +, — zu-). Werden die Polaritaten
ewer Box vertauscht, so scheint der Klang bei Wiedergabe in der Mitte
zwischen beiden Boxen zu fehlen und die Aufstellung der Instrumente
lat sich nicht klar erkennen, was eine Beeintrachtigung des
Stereoeffektes zur Folge hat, die sich durch sorgfaltiges Vorgehen
beim Herstellen der Lautsprecheranschlusse vermeiden la&t
*
Beim AnschlieRen darauf achten, da& die blanken Leiter der
Lautsprecherkabel sich nicht von den Anschlu&klemmen ldésen und
nicht mit anderen Klemmen in Beruhrung kommen
+
RZ-3500 fl
Hinweise zur Impedanz der
Lautsprechersysteme
Wenn die beiden mit den Anschlu&kliemmen SYSTEM-A und
SYSTEM-B verbundenen Lautsprechersysteme getrennt oder
zusammen verwendet werden, kann die Nenn-Impedanz
zwischen 8 und 16 Ohm betragen.
Wenn eines oder beide Lautsprechersysteme eine
Nenn-Impedanz von weniger als 8 Ohm aufweisen, kann wahrend
der Wiedergabe der SchutzSchaitkréis aktiviert werden, oder es
kann sogar eine Funktionsstérung auftreten
RZ-2500
Hinweise zur Impedanz der Lautsprecher-
systeme
Wenn die beiden mit den AnschiuRklemmen SYSTEM-A und
SYSTEM-B verbundenen Lautsprechersysteme getrennt verwen-
det werden, kann die Nenn-lmpedanz zwischen 4 und 16 Ohm
betragen; werden die beiden Systeme aber zusammen verwen-
det (A und B), sollte die Nenn-Impedanz der beiden Systeme 8
Ohm oder mehr betragen.
Wenn eines oder beide Lautsprechersysteme eine Nenn-
{mpedanz von weniger als 4 Ohm aufweisen, kann wahrend der
Wiedergabe der Schutzschaltkreis aktiviert werden, oder es kann
sogar eine Funktionsstérung auftreten
SPEAKER IMPEDANCE
SELECTOR
im
4-162
8~16Q.
Den SPEAKER IMPEDANCE SELECTOR-
Schalter (Wahlschalter fir
Lautsprecher-Ilmpedanz) wie folgt einstellen:
a) Wenn ein Lautsprecherpaar mit einer Impedanz von
8 Ohm oder mehr mit dem A- oder B-Anschlu® ver-
bunden wird: auf "8 - 16 Ohm' einstellen.
b) Wenn ein Lautsprecherpaar mit einer Impedanz von
weniger als 8 Ohm mit dem A- oder B-Anschlu
verbunden wird auf "4-16 Ohm" einstellen
c) Wenn ein Lautsprecherpaar mit einer Impedanz von
8 bis 16 Ohm mit den A- und B-Anschliissen ver-
bunden wird: auf "4 = 16 Ohi' einstellén
d) Wenn ein Lautsprecherpaar mit einer fmpedanz von
16 Ohm oder mehr mit den A- und B-Anschliissen
verbunden wird auf "8-16 Ohm* einstellen
VORSICHT:
Vor dem Umstellen des SPEAKER IMPEDANCE SELECTOR-
Schalters mu der POWER-Schalter ausgeschaltet werden
23
