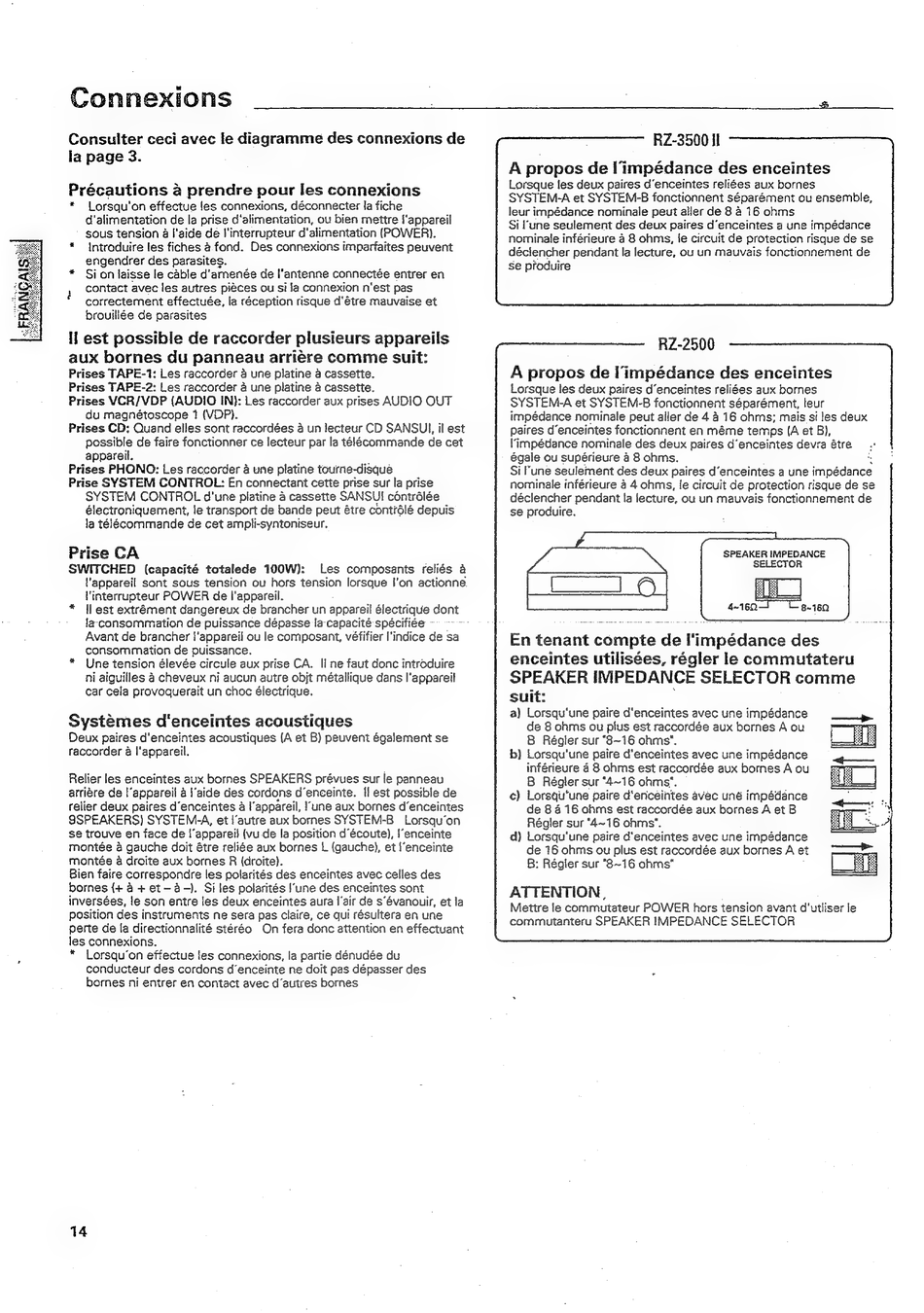

Connexions
Consulter ceci avec le diagramme des connexions de
la page 3.
Précautions a prendre pour les connexions
* Lorsqu'on effectue les connexions, déconnecter la fiche
d'alimentation de la prise d'alimentation, ou bien mettre l'appareil
sous tension a l'aide de l'interrupteur d'alimentation (POWER).
* Introduire les fiches a fond. Des connexions imparfaites peuvent
engendrer des parasites.
* Si on laisse le cable d'amenée de l''antenne connectée entrer en
contact avec les autres piéces ou sila connexion n'est pas
correctement effectuée, la réception risque d'étre mauvaise et
brouillée de parasites
ll est possible de raccorder plusieurs appareils
aux bornes du panneau arriere comme suit:
Prises TAPE-1: Les raccorder a une platine a cassette.
Prises TAPE-2: Les raccorder a une platine a cassette.
Prises VCR/VDP (AUDIO IN): Les raccorder aux prises AUDIO OUT
du magnétoscope 1 (VDP).
Prises CD: Quand elles sont raccordées & un lecteur CD SANSUI, il est
possible de faire fonctionner ce lecteur par la télécommande de cet
appareit.
Prises PHONO: Les raccorder a une platine tourne-disque
Prise SYSTEM CONTROL: En connectant cette prise sur la prise
SYSTEM CONTROL d'une platine 4 cassette SANSUI contrdlée
électroniquement, le transport de bande peut étre contrélé depuis
la télecommande de cet ampli-syntoniseur.
Prise CA
SWITCHED (capacité totalede 100W): Les composants reliés a
l'appareil sont sous tension ou hors tension lorsque |'on actionne
linterrupteur POWER de l'appareil.
* {| est extrément dangereux de brancher un appareil électrique dont
la-consommation de puissance dépasse la capacité spécifiée
Avant de brancher |'appareil ou le composant, véfifier I'indice de sa
consommation de puissance.
* Une tension élevée circule aux prise CA. li ne faut donc introduire
ni aiguilles 4 cheveux ni aucun autre objt métallique dans l'appareil
car cela provoquerait un choc électrique.
Systemes d'enceintes acoustiques
Deux paires d'enceintes acoustiques (A et B) peuvent également se
raccorder a l'appareil.
Relier les enceintes aux bornes SPEAKERS prévues sur le panneau
arriére de I" appareil a \'aide des cordons d'enceinte. {i est possible de
relier deux paires d'enceintes a l'appareil, l'une aux bornes d'enceintes
SSPEAKERS) SYSTEM-A, et l'autre aux bornes SYSTEM-B Lorsqu'on
se trouve en face de l"appareil (vu de la position d'écoute), l'enceinte
montée & gauche doit étre reliée aux bornes L (gauche), et l'enceinte
montée a droite aux bornes R (droite).
Bien faire correspondre les polarités des enceintes avec celles des
bornes {+ 4 + et-a-). Si les polarités J'une des enceintes sont
inversées, le son entre les deux enceintes aura l'air de s'évanouir, et la
position des instruments ne sera pas claire, ce qui résultera en une
perte de la directionnalité stéréo On fera donc attention en effectuant
les connexions.
* Lorsqu'on effectue les connexions, la partie dénudée du
conducteur des cordons d'enceinte ne doit pas dépasser des
bornes ni entrer en contact avec d'autres bornes
14
RZ-3500 il
A propos de l'impédance des enceintes
Lorsque les deux paires d'enceintes reliées aux bornes
SYSTEM-A et SYSTEM-B fonctionnent séparément ou ensemble,
leur impédance nominale peut aller de 8 a 16 ohms
Si l'une seulement des deux paires d'enceintes a une impédance
nominale inférieure a 8 ohms, le circuit de protection risque de se
déclencher pendant la lecture, ou un mauvais fonctionnement de
se produire
RZ-2500
A propos de l'impédance des enceintes
Lorsque les deux paires d'enceintes religées aux bornes
SYSTEM-A et SYSTEM-B fonctionnent séparément, leur
impédance nominale peut aller de 4 4 16 ohms; mais si les deux
paires d'enceintes fonctionnent en méme temps (A et B),
Vimpédance nominale des deux paires d'enceintes devra étre
égale ou supérieure a 8 ohms. 4
Si l"une seulement des deux paires d'enceintes a une impédance
nominale inférieure 4 4 ohms, le circuit de protection risque de se
déclencher pendant la lecture, ou un mauvais fonctionnement de
se produire.
SPEAKER IMPEDANCE
SELECTOR
cL
4~16Q 8-16Q
En tenant compte de I'impédance des
enceintes utilisées, régler le commutateru
SPEAKER IMPEDANCE SELECTOR comme
suit:
a) Lorsqu'une paire d'enceintes avec une impédance
de 8 ohms ou plus est raccordée aux bornes A ou
B Régler sur "8~16 ohms". ml
b) Lorsqu'une paire d'enceintes avec une impédance
inférieure 4 8 ohms est raccordée aux bornes A ou
B Régler sur "4~16 ohms".
c) Lorsqu'une paire d'enceintes avec uné impédance
de 84 16 ohms est raccordée aux bornes A et B y
Régler sur "4~16 ohms'. AL ver
d) Lorsqu'une paire d'enceintes avec une impédance
de 16 ohms ou plus est raccordée aux bornes A et
B: Régler sur "8~16 ohms"
ATTENTION,
Mettre le commutateur POWER hors tension avant d'utliser le
commutanteru SPEAKER IMPEDANCE SELECTOR
