Temperatura ambiente: +5°C até +40°C. A partir de
+40°C, as correntes nominais são reduzidas em 3%/ °C
(máx. 50 °C).
Humidade relativa do ar: 5-85% sem condensação
Pó e partículas: Ar limpo (Grau de sujidade 2, conforme
IEC 61010). A máquina incompleta tem de ser protegida
contra pós condutoras.
2.5 l
igAçãO dO cOntrOlAdOr

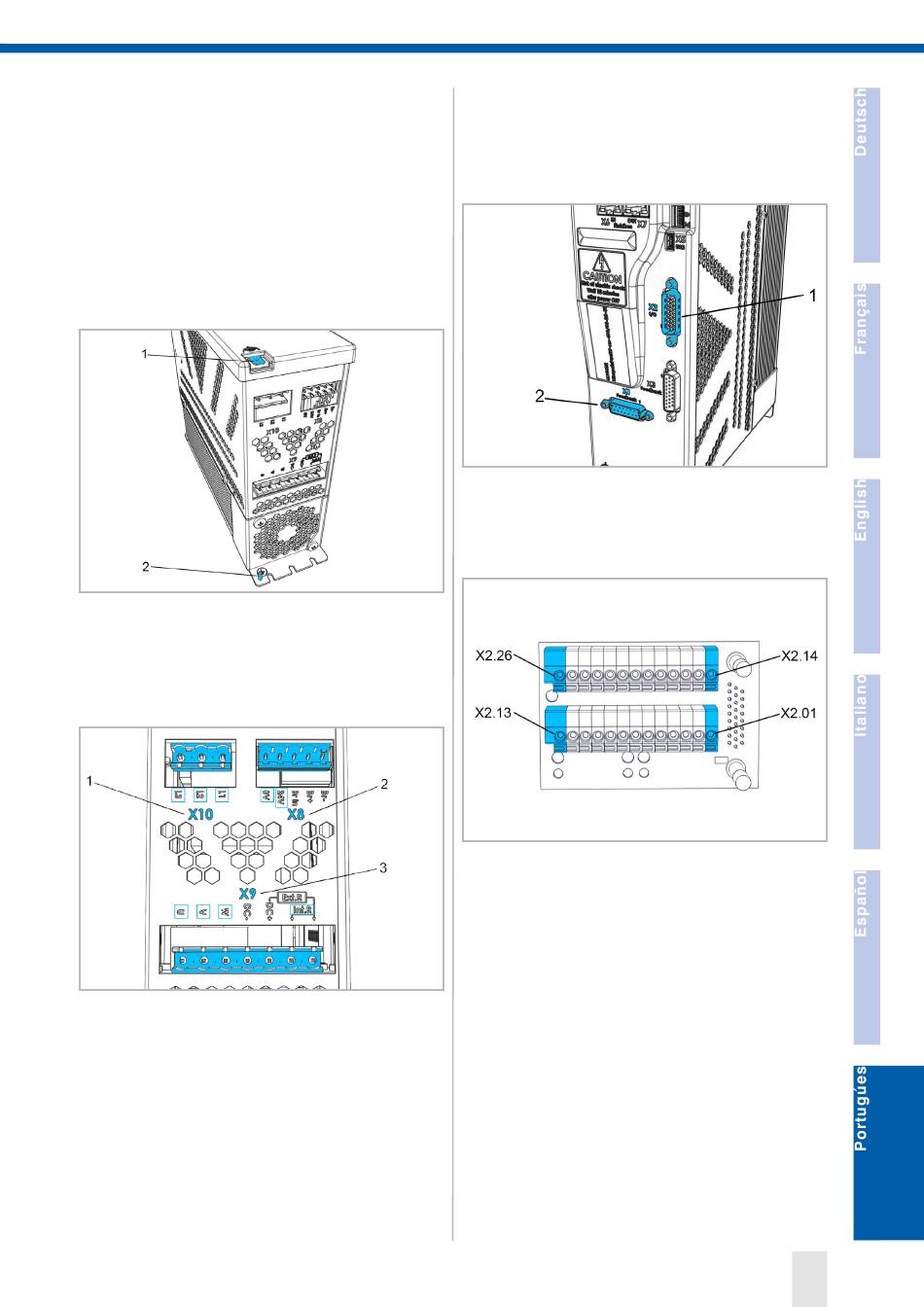

2.5.1 l
igAçãO à terrA
Ligação do cabo de motor à terra (ficha plana, largura de
encaixe: 6,3 mm) (1). No cabo de motor tem de ser mon-
tada uma ficha plana para a ligação à terra.
Ligação do cabo de terra (M3x10) (2).
2.5.2 l c
igAçãO ircuitO de pOtênciA
X10 Entrada do circuito de potência (1)
X10.1
X10.2
X10.3
X8 Entrada do circuito de comando 24 V CC (2)
X8.4
X8.5
X9 Ligação do motor/resistência interna de travagem (3)
X9.1
X9.2
2.5.3 l
X2: Interface E/S. Ficha D-Sub para E/S (1)
X1: Interface de feedback. Tomada D-Sub 15 para moni-
torização da temperatura do motor (2)
2.6 f
/c
ircuitO de cOmAndO
X2.20
X2.19
X2.21
X2.26
X2.25
X2.24
X2.23
Sequência de rotação
Fase 1 (L1) X2.22
Fase 2 (L2) X2.11
Fase 3 (L3) X2.02
X2.05
24 V CC X2.15
GND X2.06
X2.14
Motor Fase 1 (U) X2.04
Motor Fase 2 (V) As entradas IN1-IN5 tem acoplamento óptico (UIN = 18
até 27 V CC, ZIN Impedância de entrada = 2000Ω).
X9.3
X9.6
X9.7
i e/s-s / s
igAçãO nterfAce

e/s

unciOnAmentO

IN4 → Mudança do sentido de rotação/
OUT3 → Motor em funcionamento
Motor Fase 3 (W)
Tem de ser ligado a X9.7
Tem de ser ligado a X9.6
ensOr de temperAturA
EGND
STO1 (Canal 1)
STO2 (Canal 2)
IN1 → Autorização
IN2 → Início
IN3 → Paragem
IN5 → Confirmar erro
AI → Rotação
AI GND
OUT1 → Erro
OUT2 → Habilitar motor
AOK+
AOK
