2.3.2
circuitO di cOmAndO
Tensione ausiliaria a isolamento galvanico
Prefusibile max. tensione ausiliaria
Un filtro EMC sulla tensione ausiliaria è integrato nel re-
golatore.
2.4 c
OndiziOni di funziOnAmentO
Temperatura ambiente: da +5 °C a +40 °C. A partire da
+40 °C le correnti nominali vengono ridotte del 3 %/°C
(max. 50 °C).
Umidità relativa dell'aria: 5-85 % non condensante Pol-
vere e particolato: aria pulita (grado di inquinamento 2 ai
sensi di IEC 61010). La macchina incompleta deve esse-
re protetta da polveri conduttive.
2.5 c
OllegAmentO del regOlAtOre

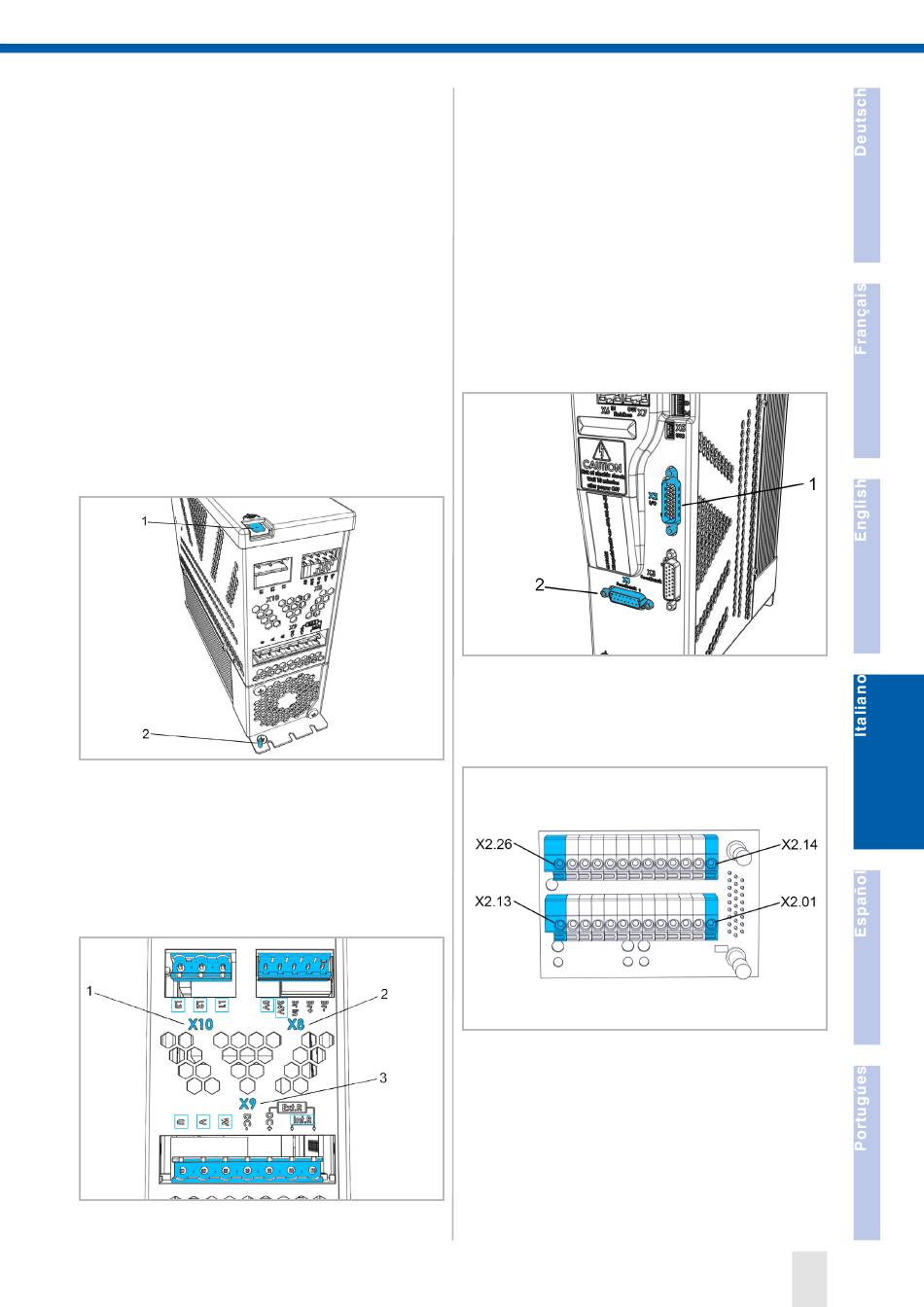

2.5.1 A
llAcciAmentO dellA messA A terrA
Allacciamento della messa a terra del cavo motore (con-
nettore piatto larghezza spina: 6,3 mm) (1). Per il cavo
motore il conduttore di terra deve essere dotato di con-
nettore piatto.
Allacciamento cavo di messa a terra (M3x10) (2).
2.5.2 A
llAcciAmentO circuitO di pOtenzA
cOmAndO
X10 Ingresso circuito di potenza (1)
X10.1
24 Vdc +/-15 % - 400 mA
3,0 A
/
circuitO di
Fase 1 (L1)
X10.2
X10.3
X8 Ingresso circuito di comando 24 Vdc (2)
X8.4
X8.5
X9 Attacco motore / reostato di frenatura interno (3)
X9.1
X9.2
X9.3
X9.6
Deve essere collegato a +X9.7
X9.7
2.5.3 c
OllegAmentO interfAcciA
turA
X2: interfaccia I/O. Connettore D-Sub 26 per I/O (1)
X1: feedback interfaccia. Connettore D-Sub 15 per il con-
trollo della temperatura del motore (2)
2.6 f
i/O
unziOne
X2.20
X2.19
X2.21
X2.26
X2.25
X2.24
IN4 → Cambio senso di rotazione / sequenza di
X2.23
velocità
X2.22
Fase 2 (L2)
Fase 3 (L3)
24 Vdc
GND
Motore fase 1 (U)
Motore fase 2 (V)
Motore fase 3 (W)
Deve essere collegato a X9.6
i/O / s
ensOre di temperA
EGND
STO1 (canale 1)
STO2 (canale 2)
IN1 → Abilitazione
IN2 → Avvio
IN3 → Arresto
IN5 → Confermare errore
29
-
