Einzelanlagen
(DN 40)
15
Lösungsmittelfrei und weichmacherfrei, z. B. R+F Optiline.
5 Aufstellung/Einbau
ACHTUNG
Druckrohr nicht ausgerichtet, Einbaumaß nicht eingehalten
Bruchgefahr durch Spannungen an den Anschlüssen!
Tauchmotorpumpe im Sammelbehälter nicht montierbar!
▷ Ausrichtung des Druckrohrs und Einbaumaß beachten.
Druckrohr wahlweise vertikal (Y) oder horizontal rechts (X) oder links (Z) abgehend,
einschließlich elastischer Schlauchverbindung und Schlauchschellen montierbar.
2
3
1
≥ 10
≤ 20
3

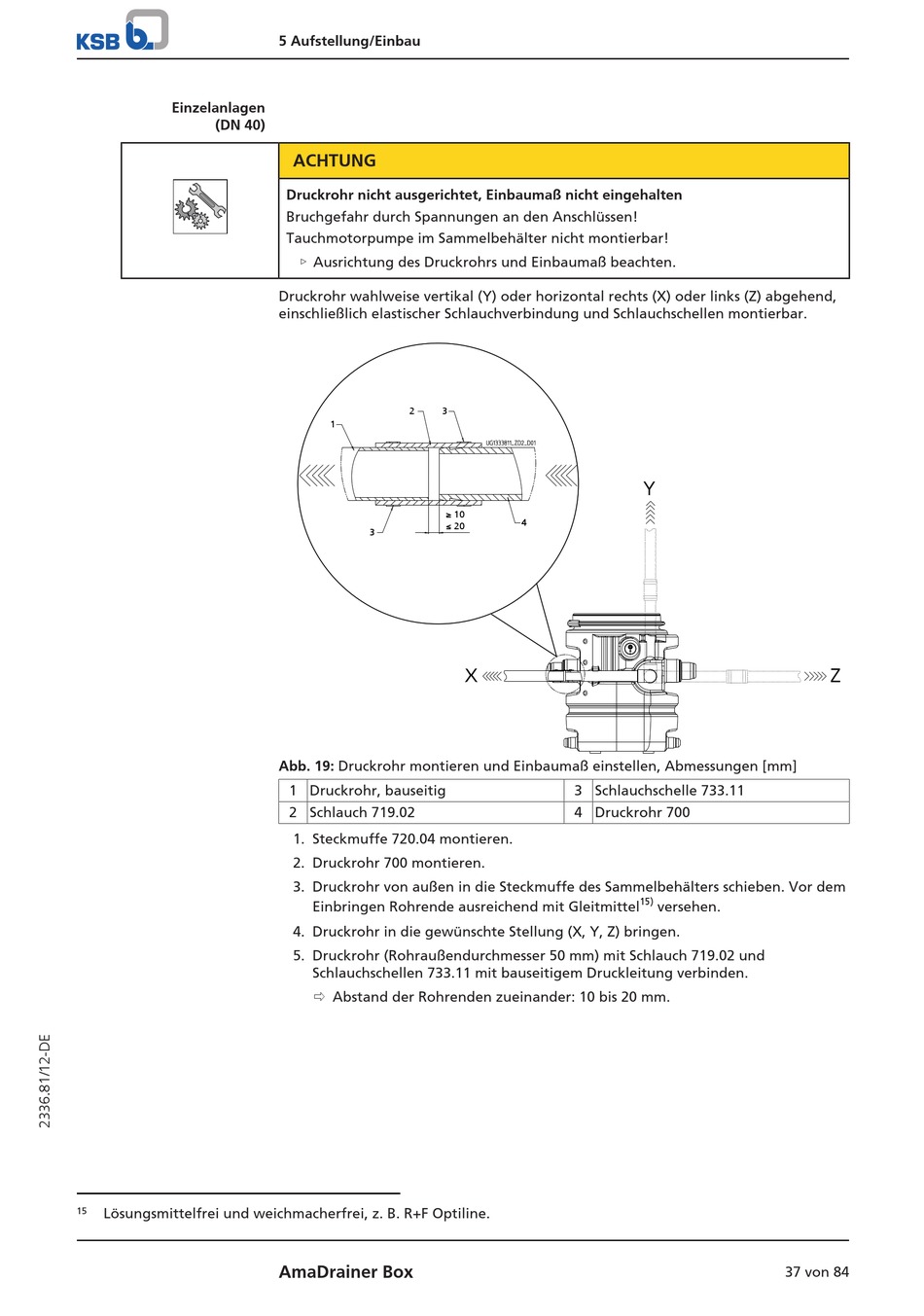

Abb. 19: Druckrohr montieren und Einbaumaß einstellen, Abmessungen [mm]
1 Druckrohr, bauseitig
2 Schlauch 719.02
1. Steckmuffe 720.04 montieren.
2. Druckrohr 700 montieren.
3. Druckrohr von außen in die Steckmuffe des Sammelbehälters schieben. Vor dem
Einbringen Rohrende ausreichend mit Gleitmittel
4. Druckrohr in die gewünschte Stellung (X, Y, Z) bringen.
5. Druckrohr (Rohraußendurchmesser 50 mm) mit Schlauch 719.02 und
Schlauchschellen 733.11 mit bauseitigem Druckleitung verbinden.
ð Abstand der Rohrenden zueinander: 10 bis 20 mm.
AmaDrainer Box
4
X
3 Schlauchschelle 733.11
4 Druckrohr 700
Y
15)
versehen.
37 von 84
Z
