- Seite 1 Deutschland Bedienungsanleitung Raumgerät RGP...
- Seite 2 Sehr geehrter Kunde, Vielen Dank für den Kauf dieses Gerätes. Bitte lesen Sie dieses Handbuch vor der Verwendung des Produkts sorgfältig durch und heben Sie es zum späteren Nachlesen an einem sicheren Ort auf. Um langfristig einen sicheren und effizienten Betrieb sicherzustellen, empfehlen wir die regelmäßige War- tung des Produktes.
- Seite 3 Energieverbräuche auswerten ................19 7676898 - 01 - 28032017 Raumgerät RGP...
- Seite 4 Anforderungen der geltenden Richtlinien gefertigt. Da- her werden sie mit der Kennzeichnung und sämtlichen erforderlichen Dokumenten ausgeliefert. Im Interesse der Qualität unserer Produkte streben wir beständig da- nach, sie zu verbessern. Daher behalten wir uns das Raumgerät RGP 7676898 - 01 - 28032017...
- Seite 5 Lassen Sie sich Ihre Anlage vom Fachhandwerker erklä- ren. Lassen Sie die erforderlichen Prüf- und Wartungsarbei- ten von einem qualifizierten Fachhandwerker durch- führen. Die Anleitungen in gutem Zustand in der Nähe des Ge- rätes aufbewahren. 7676898 - 01 - 28032017 Raumgerät RGP...
- Seite 6 Gefahr eines elektrischen Schlages. Warnung! Gefährliche Situationen, die zu leichten Verletzungen führen kön- nen. Vorsicht! Gefahr von Sachschäden. Wichtig: Bitte beachten Sie diese wichtigen Informationen. Verweis: Bezugnahme auf andere Anleitungen oder Seiten in dieser Doku- mentation. Raumgerät RGP 7676898 - 01 - 28032017...

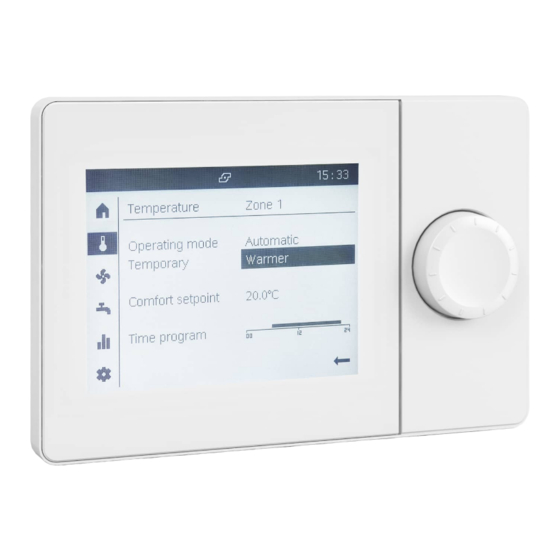

- Seite 7 1 Bedienknopf 2 Display 3 Navigationsleiste 4 Statusleiste 5 Arbeitsbereich 6 USB-Anschluss für Service-Tool BRÖTJE Das Raumgerät RGP wird mit dem Bedienknopf bedient. 14:32 Vorlauftemp 35°C Die Anzeige ist strukturiert in eine Navigationsleiste, eine Statusleiste und Rücklauftemp 33°C den Arbeitsbereich.
- Seite 8 1: Inbetriebsetzer 2: Fachmann 3: OEM Der Haupterzeuger (z.B. Öl-/Gas-Kessel, Wärmepumpe) ist ein- geschaltet. Im Arbeitsbereich kann folgendes Symbol angezeigt werden: Mit dem Zurückpfeil kann vom Arbeitsbereich in die Navigati- onsleiste zurück navigiert werden. Raumgerät RGP 7676898 - 01 - 28032017...
- Seite 9 4. Weiternavigieren: Zu weiteren Seiten, bei ausgew ähltem und invertiert dargestelltem Seitentitel. 5. Zurück: Mit "Zurück" eine Ebene höher innerhalb des Arbeitsbereichs. 6. Mit dem Zurückpfeil wieder in die Navigationsleiste zurück navigie- ren: 7676898 - 01 - 28032017 Raumgerät RGP...
- Seite 10 4 Bedienung 4.2.2 Menü-Grundstruktur Das Raumgerät RGP stellt für unterschiedliche Anwendungsfälle Ansichten mit angepasster Struktur zur Verfügung. Anwendungsfall / Nutzer / An- Beispielanzeige Struktur und Handling sicht Täglicher Gebrauch Hauptfunktionen: Endbenutzer Direktzugriff auf einer Seite. Endbenutzersicht (ohne Zugriff- Infoseiten: schutz) Geordnet nach Anlagenteilen.
- Seite 11 Einschalten 4.3.1 Zonenschalter einstellen Abb.1 Startseite Die Startseite des Raumgerätes RGP zeigt Ihnen die wichtigsten für den Raum relevanten Informationen und den Zonenschalter. Hinweis: Die Bezeichnung des Zonenschalters ist abhängig von der Zuord- nung der Wohnzonen: "Anlage", wenn alle Wohnzonen zugeordnet sind.
- Seite 12 Umschaltung bleibt bis zur nächsten Änderung durch das Zeitprogram m aktiv. Mit der Einstellung “...” ist bzw. wird die Funktion ausgeschaltet. 1. Drehen Sie den Bedienknopf, bis die temporäre Einstellung vorausge- w ählt ist. Raumgerät RGP 7676898 - 01 - 28032017...
- Seite 13 Drücken Sie den Bedienknopf, um die Einstellung der Endzeit zu be- stätigen. Die Phase ist wieder vorausgew ählt (Rahmen um Phase). 2. Phasen löschen. Sie löschen eine Phase, indem Sie Start- und Endzeit gleich einstel- len. 7676898 - 01 - 28032017 Raumgerät RGP...
- Seite 14 Weitere Informationen siehe Betriebsart einstellen, Seite 11 4.3.7 Temperatur für Trink warm wasser temporär einstellen Die Temperatur für Trinkwarm wasser kann temporär eingestellt werden, da- durch wird der Speicher einmalig aufgeheizt (Warm wasser-Push). Raumgerät RGP 7676898 - 01 - 28032017...
- Seite 15 Verfügung stehen soll. In diesen Phasen erfolgt die Bereitung des Trinkwarm wassers auf Nenn- sollwert. Die Einstellung des Zeitprogram ms (Verweis siehe unten). Weitere Informationen siehe Zeitprogram m einstellen, Seite 13 7676898 - 01 - 28032017 Raumgerät RGP...
- Seite 16 5. Drücken und drehen Sie den Bedienknopf danach, um in den Arbeits- bereich einer Einstellungsseite zu wechseln. 6. Stellen Sie die Werte gemäß Ihren Bedürfnissen im Gebäude bzw. in der Wohnzone ein. 7. Verlassen Sie die Einstellungsseiten mit “Zurück”. Raumgerät RGP 7676898 - 01 - 28032017...
- Seite 17 4. Drehen Sie den Bedienknopf weiter, um zu weiteren Anlagenseiten zu navigieren. 5. Drücken Sie den Bedienknopf, um den Titel einer Anlagenseite wieder vorauszu w ählen. 6. Verlassen Sie die Infoseiten mit dem Zurückpfeil. 7676898 - 01 - 28032017 Raumgerät RGP...
- Seite 18 Während des Rücksetzens wechselt der Text zu "Aktiviert " und ist vorausgew ählt. 4. Ist der Fehler zurückgesetzt, wird die Seite automatisch verlassen. Hinweis: Bei einem direkt angeschlossenen Regler wird die Geräteadresse ("Segment.Gerät ") nicht angezeigt. Raumgerät RGP 7676898 - 01 - 28032017...
- Seite 19 7. Drücken Sie den Bedienknopf, um die Zeitperiode auszu w ählen. 8. Drehen Sie den Bedienknopf, um zur 8-Tages-, 12-Monats- oder 10- Jahresansicht zu wechseln. 9. Verlassen Sie die Infoseiten mit dem Zurückpfeil. 7676898 - 01 - 28032017 Raumgerät RGP...
- Seite 20 5 Einstellungen Raumgerät RGP 7676898 - 01 - 28032017...
- Seite 21 5 Einstellungen 7676898 - 01 - 28032017 Raumgerät RGP...
- Seite 22 5 Einstellungen Raumgerät RGP 7676898 - 01 - 28032017...
- Seite 23 © Copyright Alle technischen und technologischen Informationen in diesen technischen Anweisungen sowie alle Zeichnungen und technischen Beschreibungen bleiben unser Eigentum und dürfen ohne vorherige schriftliche Zustim mung nicht vervielfältigt werden. Änderun- gen vorbehalten.
- Seite 24 August Brötje GmbH | August-Brötje-Str. 17 | 26180 Rastede | broetje.de 7676898 - 01 - 28032017...
