BEDIENUNG
Hinweis
Temperaturfühler im
Raumregelgerät

3.3 Info-Taste (3)

Tabelle 2: Info-Taste
Zeile Anzeige
1 Uhrzeit, Raumtemperatur-Istwert und Betriebsart; Grundanzeige
2 Fehleranzeige, Tab. 5, Seite 14 und Anleitungen des Kessels
3 Statusanzeige, Tab. 3, Seite 11
4 Uhrzeit und Betriebszustand Heizkreis 1
5 Wochentag, Uhrzeit und Datum
6 Außentemperatur-Istwert
7 Tiefste Außentemperatur
8 Höchste Außentemperatur
9 Raumtemperatur-Istwert
10 Tiefste Raumtemperatur
11 Höchste Raumtemperatur
12 Warmwassertemperatur-Istwert
13 Kesseltemperatur-Istwert (Pumpenheizkreis bzw. WW-Ladetemp.)
14 Vorlauftemperatur-Istwert (Mischerheizkreis)
16 Wasserdruck im Heizkreis (nicht aktiviert)
1) Hinweis: Nach 8 Min. wird wieder auf die Grundanzeige gewechselt
2) Rücksetzen auf die momentane Ist-Temperatur durch gleichzeitiges Drücken der + / - Tasten für min. 3 Sek.

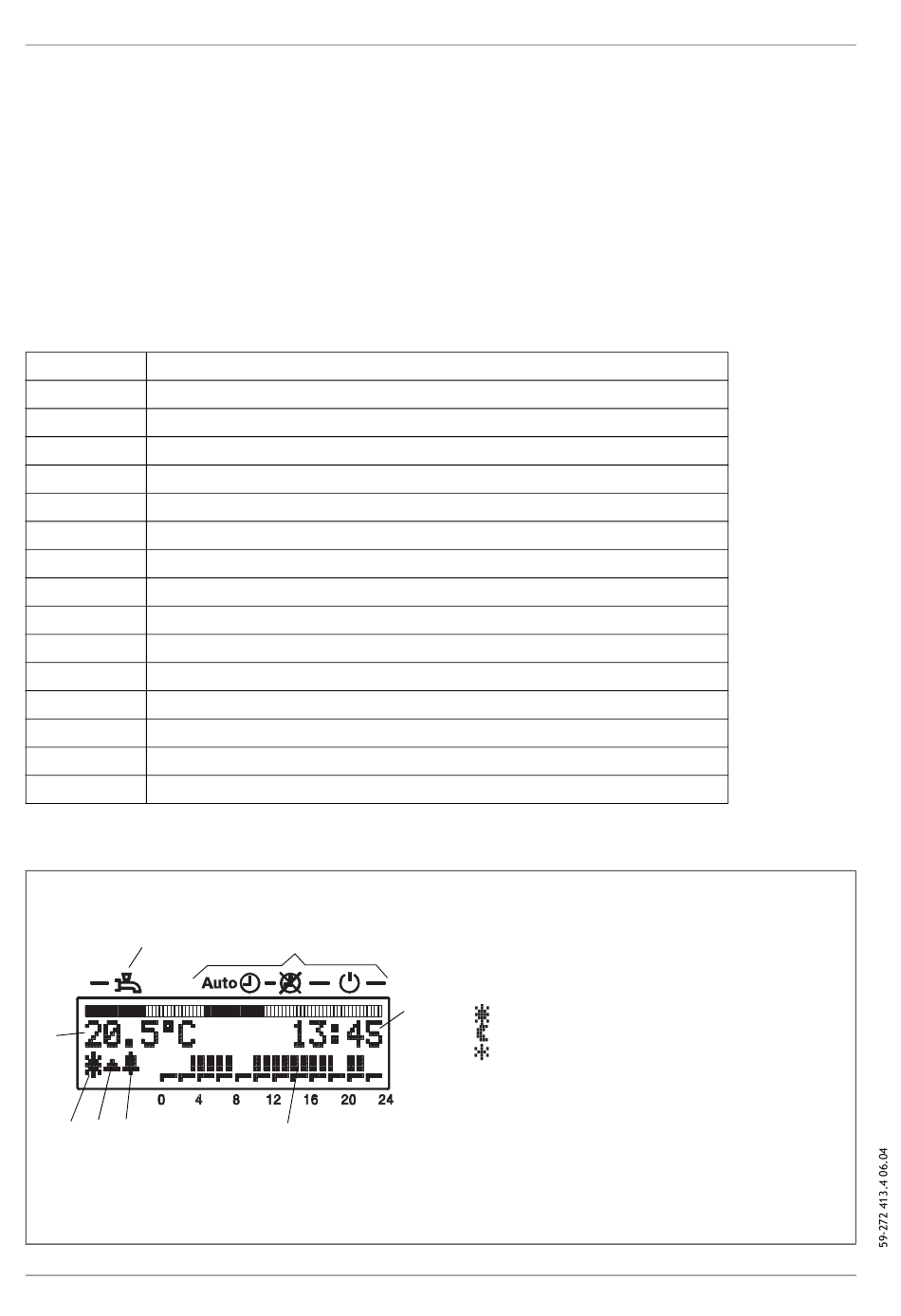

Abb 4: Infoebene-Grundanzeige
6
1
2a 2b 2c
10
Bevor Sie eine Temperaturverstellung am Drehknopf vornehmen, sollten Sie
die Thermostatventile auf die gewünschte Temperatur einstellen. Ein erneu-
tes Korrigieren soll erst geschehen, wenn die Temperatur sich angepasst hat.
Der im Raumregelgerät eingebaute Temperaturfühler ist nur wirksam, wenn
der Raumeinfluss am Raumregelgerät aktiv ist (siehe Einstelltafel Heizungs-
fachmann, Prog.-Nr. 75).
Durch Drücken der Info-Taste kann jederzeit die Info-Ebene gewechselt
werden. Durch mehrmaliges Betätigen gelangt man zu den unterschiedli-
chen Informationen.
1)
2)
2)
2)
2)
5
3
1 Istwert der Raumtemperatur
6Betriebsart Warmwasser
2a Heizkreis-Betriebsniveau-Anzeige
4
Nenn
Reduziert
Frostschutz
2b Flammenzustand (aktiviert, falls Flamme ein)
2c Fehler-/Wartungshinweis (aktiviert, falls Fehler/
Wartung ansteht)
3 Zeitbalken
4 Uhrzeit
5 Betriebsarten Heizkreis
