ERKLÄRUNGEN ZU TAB. 6
Hinweis

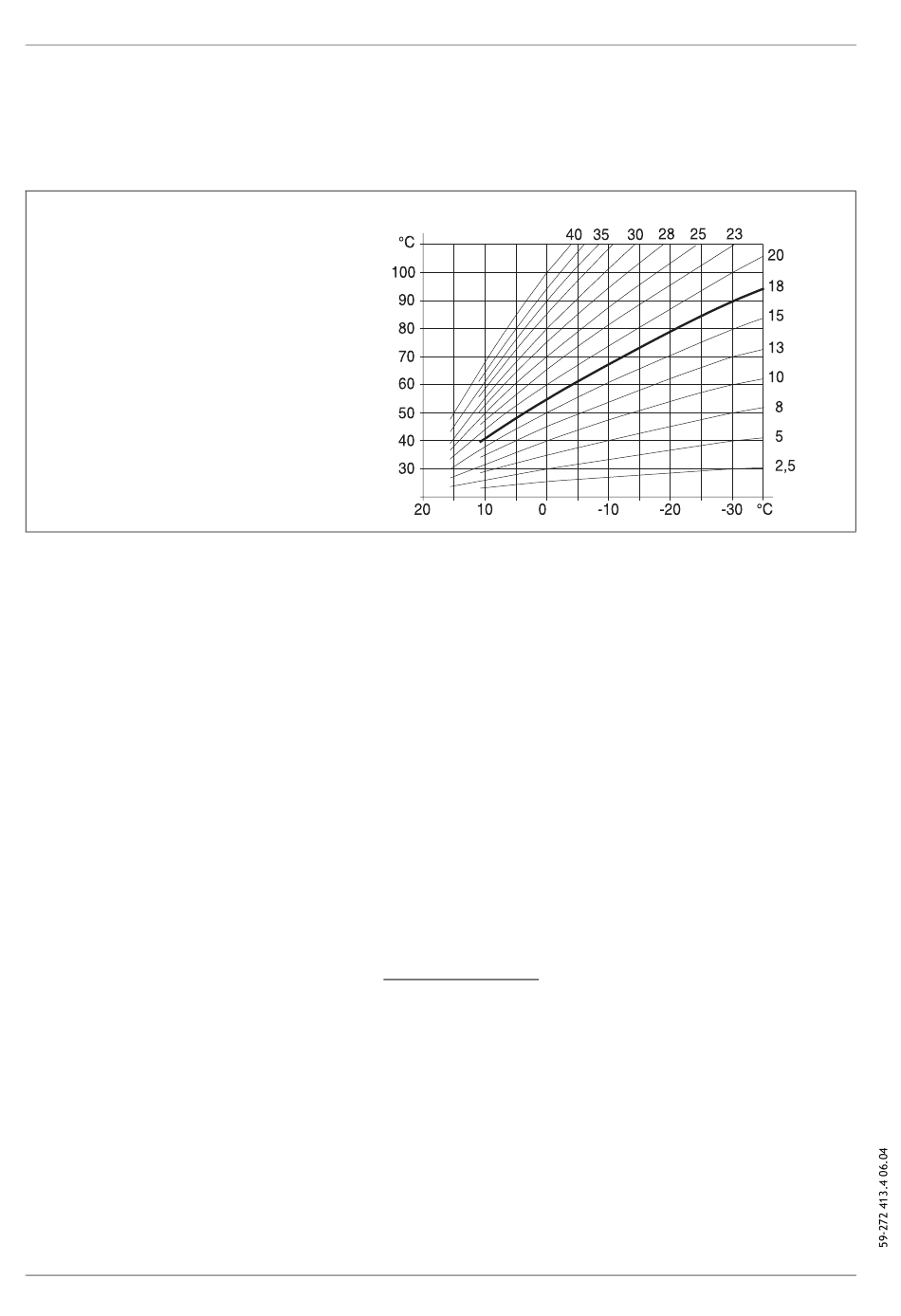

Abb 5: Heizkennliniendiagramm
Vorlauftemperatur-
Minimalbegrenzung HK 1 und
HK 2 (71 und 81)
Vorlauftemperatur-
Maximalbegrenzung HK 1 und
HK 2 (72 und 82)
Heizkennlinien-
Parallelverschiebung HK 1 und
HK 2 (73 und 83)
Gebäudebauweise (74)

7.3 Raumtemperatur-Einfluss (75)

Vorraussetzungen für
Raumtemperatur-Einfluss
7.4 Reine Raumführung
Schaltdifferenz Raum (76) (nur bei
aktivem Raumeinfluss)
Heizkennlinien-Adaption (77)
18
• HK 1 kann nur deaktiviert werden, wenn HK 2 ebenfalls deaktiviert ist
oder nicht vorhanden ist
• Zeile 80 ist nur sichtbar, wenn ein 2. Heizkreis vorhanden ist und durch die
Kesselregelung unterstützt wird
Mit dem unter den Prog.-Nr. 71 bzw. 81 eingegebenen Wert wird die min.
Vorlauftemperatur für den Heizbetrieb festgelegt.
Mit dem unter den Prog.-Nr. 72 bzw. 82 eingegebenen Wert wird die max.
Vorlauftemp. für den Heizbetrieb festgelegt. Diese Begrenzung gilt nicht als
Sicherheitsfunktion, wie sie z.B. bei einer Fußbodenheizung erforderlich ist.
Passt eine vorgegebene Heizkennlinie nicht zum individuellem Heizbedarf
kann durch Verändern dieser Werte eine unter Prog.-Nr. 70 bzw. 80 einge-
stellte Heizkennlinie parallel verschoben werden.
Je nach Gebäudebauweise wird das Wärmespeichervermögen des Gebäudes
berücksichtigt. Bei Einstellung „Leicht" reagiert die Regelung schneller auf
Außentemperaturschwankung wie bei Einstellung „Schwer".
Werkseitig ist kein Raumtemperatur.-Einfluss eingestellt, d.h. der Tempera-
turfühler des RRG ist dann wirkungslos. Ist Raumtemp.-Einfluss gewünscht,
kann hier eingestellt werden auf welche Heizkreise er wirken soll.
Für Raumtemperatur-Einfluss muss ein Außentemperaturfühler angeschlos-
sen, die Heizkreise für Raumeinfluss aktiviert und keine geregelten Heizkör-
perventile in dem Referenzraum vorhanden sein (Thermostatventile müssen
komplett geöffnet sein).
Bei reiner Raumführung darf kein Außentemperaturfühler angeschlossen
sein! Die Vorlauftemp. (Raumtemperatur) wird in Abhängigkeit der aktuel-
len Raumtemperatur und deren aktuellen Verlauf geregelt.
Durch den unter Prog.-Nr. 76 eingegebenen Faktor wird die Heizkreispumpe
in Abhängigkeit von der Raumtemperatur zu- und abgeschaltet (2-Punkt-
Regler). Der Schaltpunkt kann von 0,5 bis 4,0 K vorgegeben werden. Werk-
seitig ist der Wert 0,5 K eingestellt.
Mit der Heizkennlinien-Adaption wird die Heizkennlinie automatisch dem
Gebäude und den Bedürfnissen angepasst, dies ist nur mit Raumregelgerät
RRG und aktivem Raumtemperatur-Einfluss (75) wirksam.
A. BRÖTJE GmbH
