3. Montage
3.1 LMU 22 tauschen

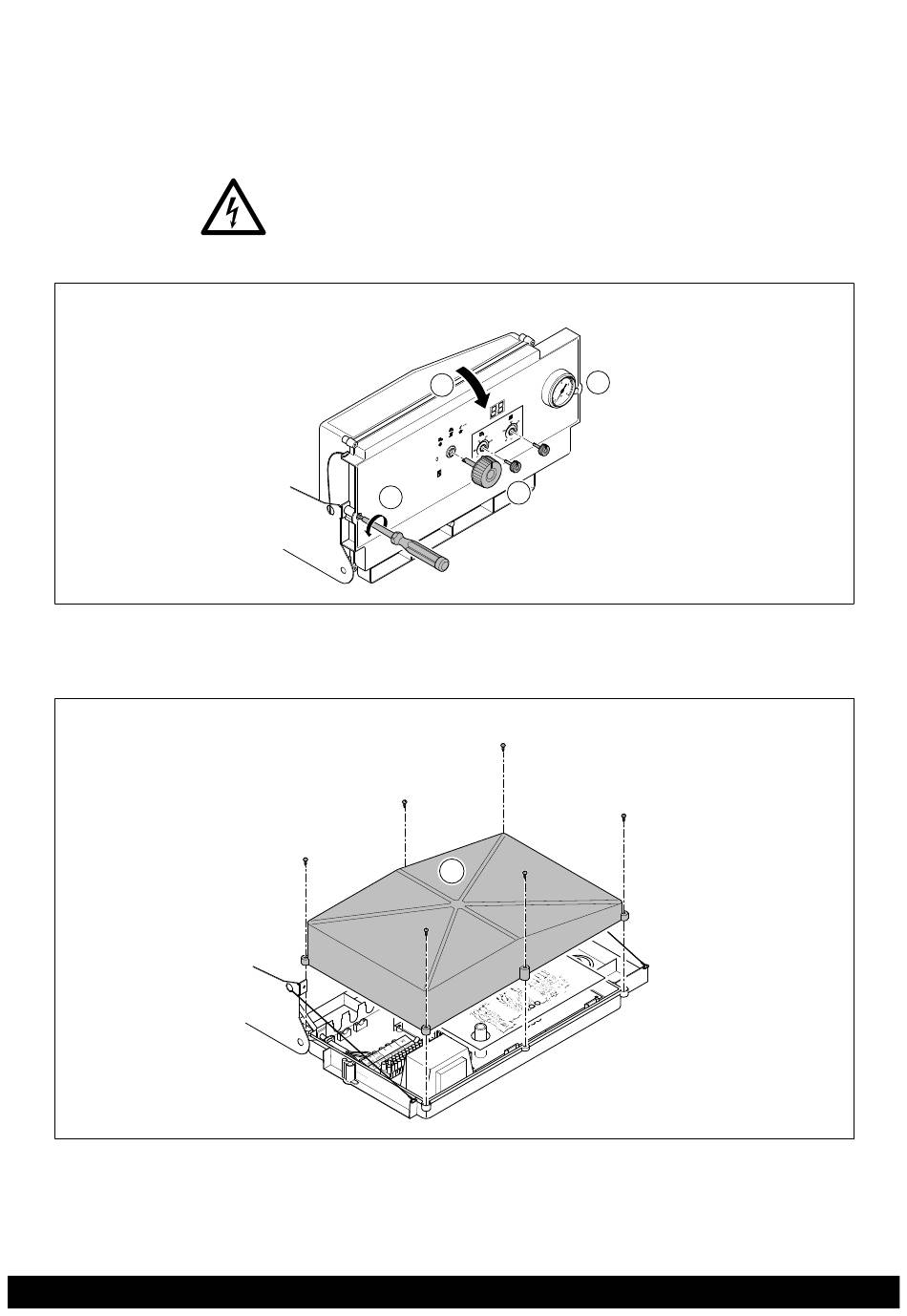

Abb. 1: Öffnen des Bedienfeldes
Abb. 2: Öffnen des Regelungsgehäuses
7305570-01 01.12
Stromschlaggefahr! Lebensgefahr durch elektrischen Strom! Vor der Durchfüh-
rung von Montagearbeiten ist die Gas-Heiztherme spannungslos zu schalten und
gegen Wiedereinschalten zu sichern!
1. Vordere Verleidung entfernen
3
2
2. Drehknöpfe an der Vorderseite des Bedienfeldes entfernen (1)
3. Seitliche Schrauben lösen (2) und Bedienfeld mit Regelung nach vorn klappen
(3)
4
4. Schrauben lösen und Deckel vom Regelungsgehäuse entfernen (4)
Ersatzteil Regelungsplatine LMU 22
2
1
Montage
