3.6.3 Meetbereiksinstelling
De meetbereikskeuze kan, voor ieder afzonderlijk
kanaal, worden uitgevoerd met behulp van de
DIP-schakelaars 1 en 2 op de rechterzijde van de
printkaart.

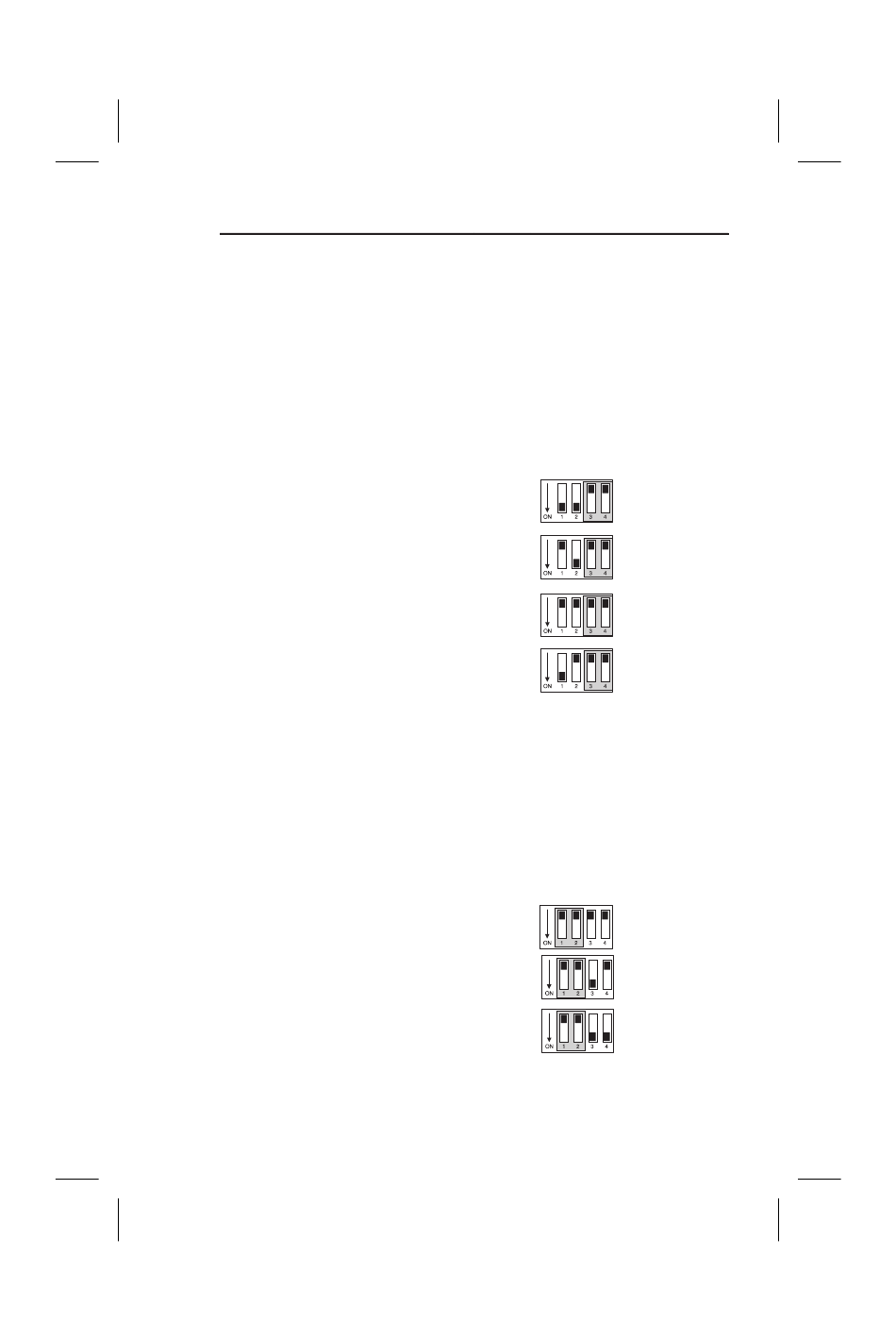

3.6.4 Instelling van de DIP-schakelaars 1 en 2
De DIP-schakelaars 3 en 4 hebben geen invloed op de
instelling van de meetbereiken.
0 .. 1 V, 0 .. 20 mA bij interne shunt
(wordt per jumper geschakeld,
zie aansluitschema)
0,2 .. 1 V, 4 .. 20 mA bij interne shunt
(wordt per jumper geschakeld,
zie aansluitschema)
2 .. 10 V
0 .. 10 V
3.6.5 Voorinstelling responstijd/demping
Storingen in de signaalleiding kunnen de kwaliteit van
de opname verminderen. Om dit soort fouten van de
signaalregistratie te vermijden, heeft de recorder een
instelbare ingangsdemping met een bereik van 1,5 t/m
65 seconden. Deze demping is voor ieder kanaal
afzonderlijk.
Trek het chassis uit de behuizing (zie 3.6.1).
Via DIP-schakelaars 3 en 4 kunt u de storing dempen.
- geen storing, demping actief
- zwakke storing, demping actief met
"klein" dempingsbereik
(1,5 - 6 seconden)
- sterke storing, demping actief met
"groot" dempingsbereik (6 - 65 seconden)
