3.6.3 Einstellung der Meßbereiche
Die Meßbereichsordnung können Sie über die DIP
schalter 1 und 2 an der rechten Seite des Einschubs
getrennt für jeden Kanal vornehmen.

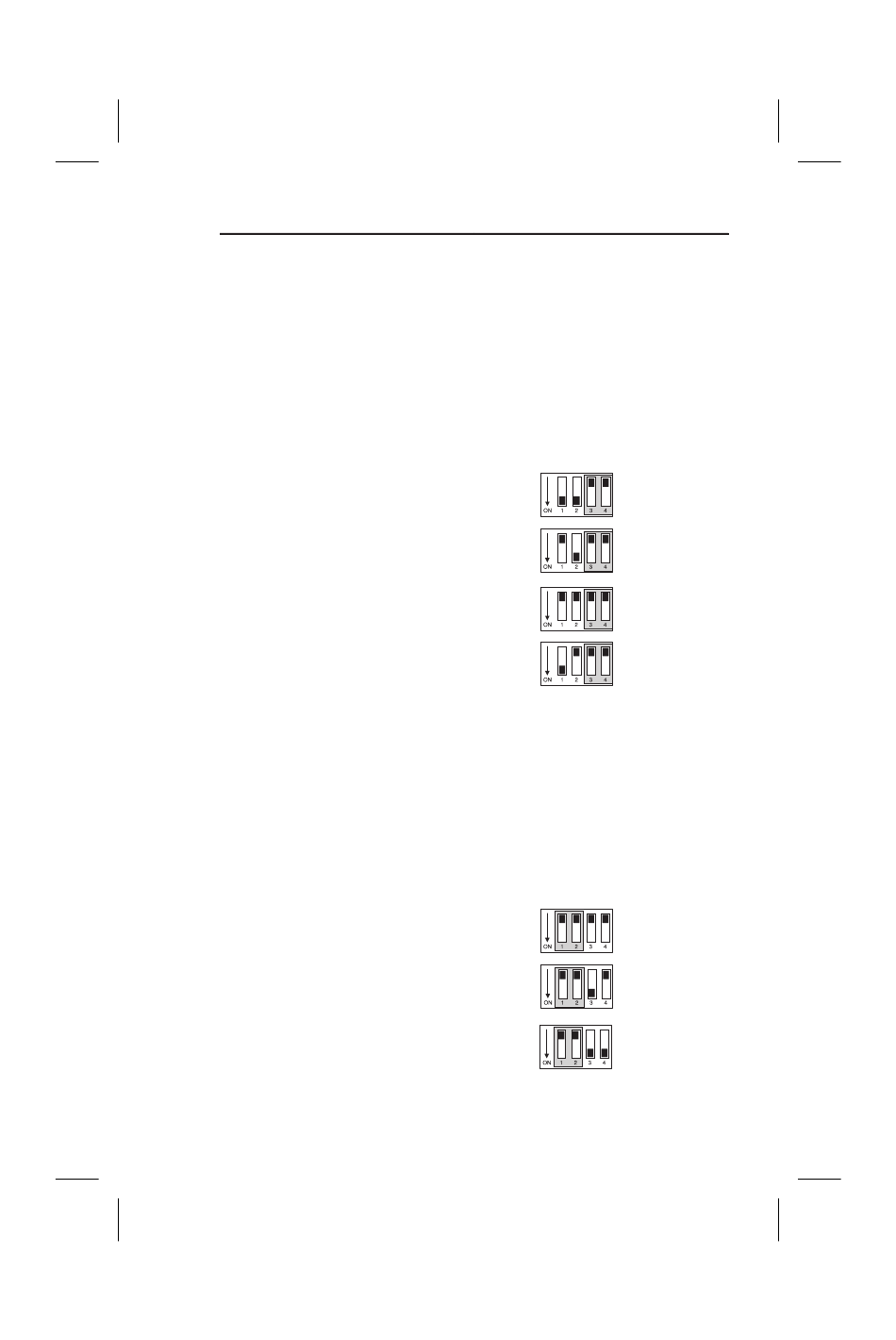

3.6.4 Stellung der DIP Schalter 1 und 2
DIP Schalter 3 und 4 haben keinen Einfluß auf die
Einstellung der Meßbereiche.
0 .. 1 V, 0 .. 20 mA per internen Shunt
(wird per Jumper zugeschaltet,
siehe Anschlußplan)
0,2 .. 1 V, 4 .. 20 mA per internen Shunt
(wird per Jumper zugeschaltet,
siehe Anschlußplan)
2 .. 10 V
0 .. 10 V
3.6.5 Vorgabe der Einstellzeit /Dämpfung
Störungen auf die Signalleitung können die Qualität der
Aufzeichnung erheblich herabsetzen. Um derartige
Fehler der Signalregistrierung auszuschalten, kann
eine stufenlose Dämpfung im Bereich von 1,5 bis 65
Sekunden eingestellt werden. Dies gilt für jeden Kanal
getrennt.
Ziehen Sie den Einschub aus dem Tubus (siehe 3.6.1)
Über DIP Schalter 3 und 4 grenzen Sie grob die
Störung ab (starke - schwache Störung)
– keine Störung: Dämpfung nicht aktiv
– schwache Störung: Dämpfung aktiv mit
"kleinem" Dämpfungsbereich
(1,5 - 6 Sekunden)
– starke Störung: Dämpfung aktiv mit
"großem" Dämpfungsbereich
(6 - 65 Sekunden)
3 Montage/Inbetriebnahme
9
