3. Montage/Inbetriebnahme

3.6 Bedienung Linienschreiber

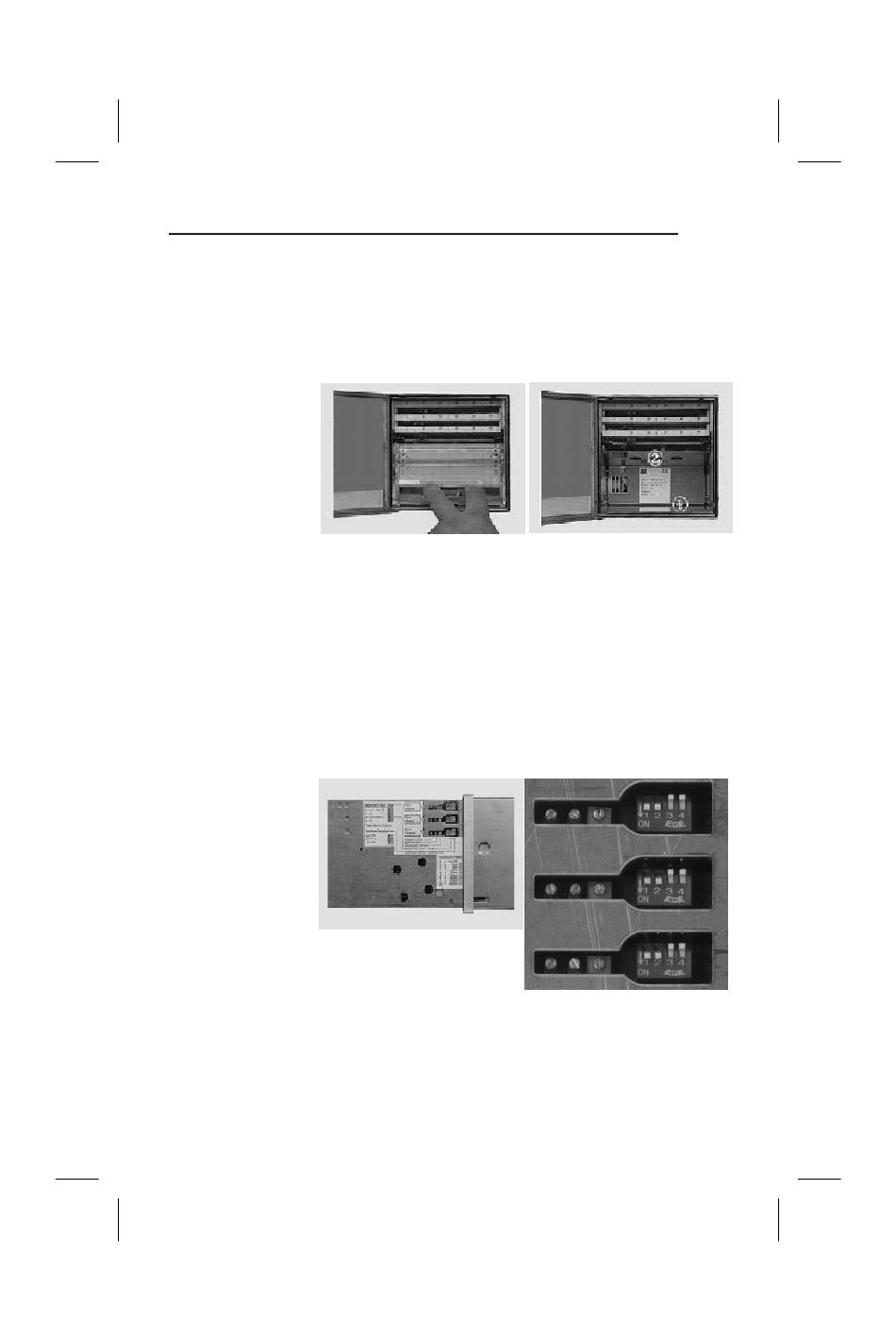

3.6.1 Einschub herausziehen

Fronttüre ganz öffnen, Kassette entnehmen
Kassette entnehmen
Arretierungsfeder
anheben; in die Löcher der Trennwand
Kassettenschacht oben) greifen und den Einschub bis
zum Anschlag aus dem Tubus ziehen.

3.6.2 Bedienelemente

Alle Bedienelemente sind auf der rechten Seite des
Einschubes leicht zugänglich angebracht. Hier ist auch
eine Kurzanleitung aufgeklebt.
Bedienelemente
8
Einschub herausziehen
(im Kassettenschacht rechts unten)
Ê
(im
Ë
Meßbereichs DIP Schalter
