3.7 Bedienung Punktschreiber

3.7.1 Einschub herausziehen (Bilder siehe 3.6.1)
Fronttüre ganz öffnen, Kassette entnehmen
Arretierungsfeder (im Kassettenschacht rechts unten)
Ê
anheben; in die Löcher der Trennwand (im
Ë
Kassettenschacht oben) greifen und den Einschub bis
zum Anschlag aus dem Tubus ziehen.

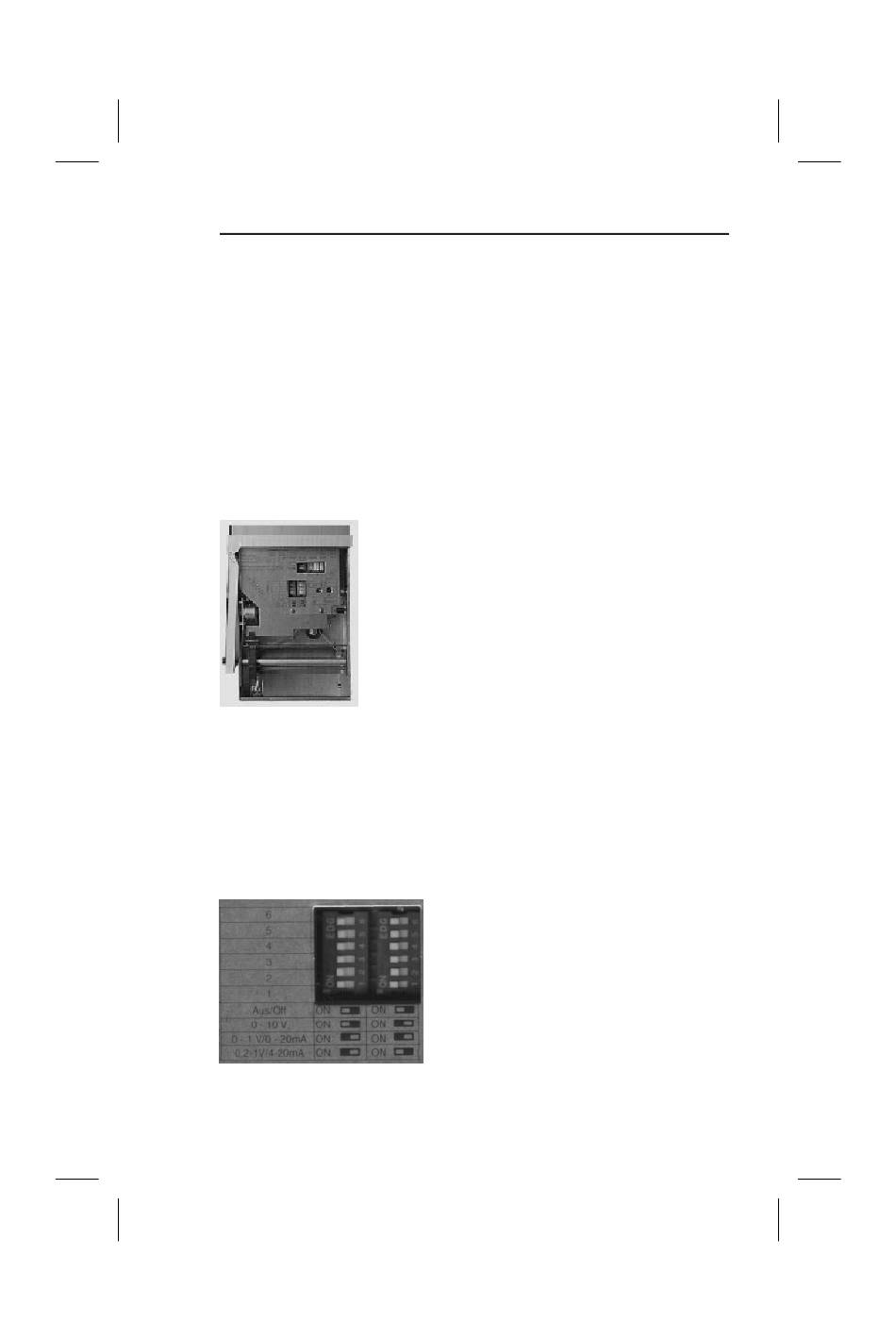

3.7.2 Bedienelemente
Alle Bedienelemente befinden sich auf der obersten
Platine und sind mit einem Blech abgedeckt. Dieses ist
mit einer Kurzanleitung bedruckt.
Bedienelemente
3.7.3 Einstellung der Meßbereiche
Die Meßbereichszuordnung können Sie über die DIP-
Schalter 3 und 4 auf der Leiterkarte getrennt für jeden
Kanal vornehmen.

3.7.4 Stellung der DIP Schalter

In den Beispielen sind alle Kanäle (1 .. 6) jeweils gleich
eingestellt
Meßbereichs DIP Schalter
