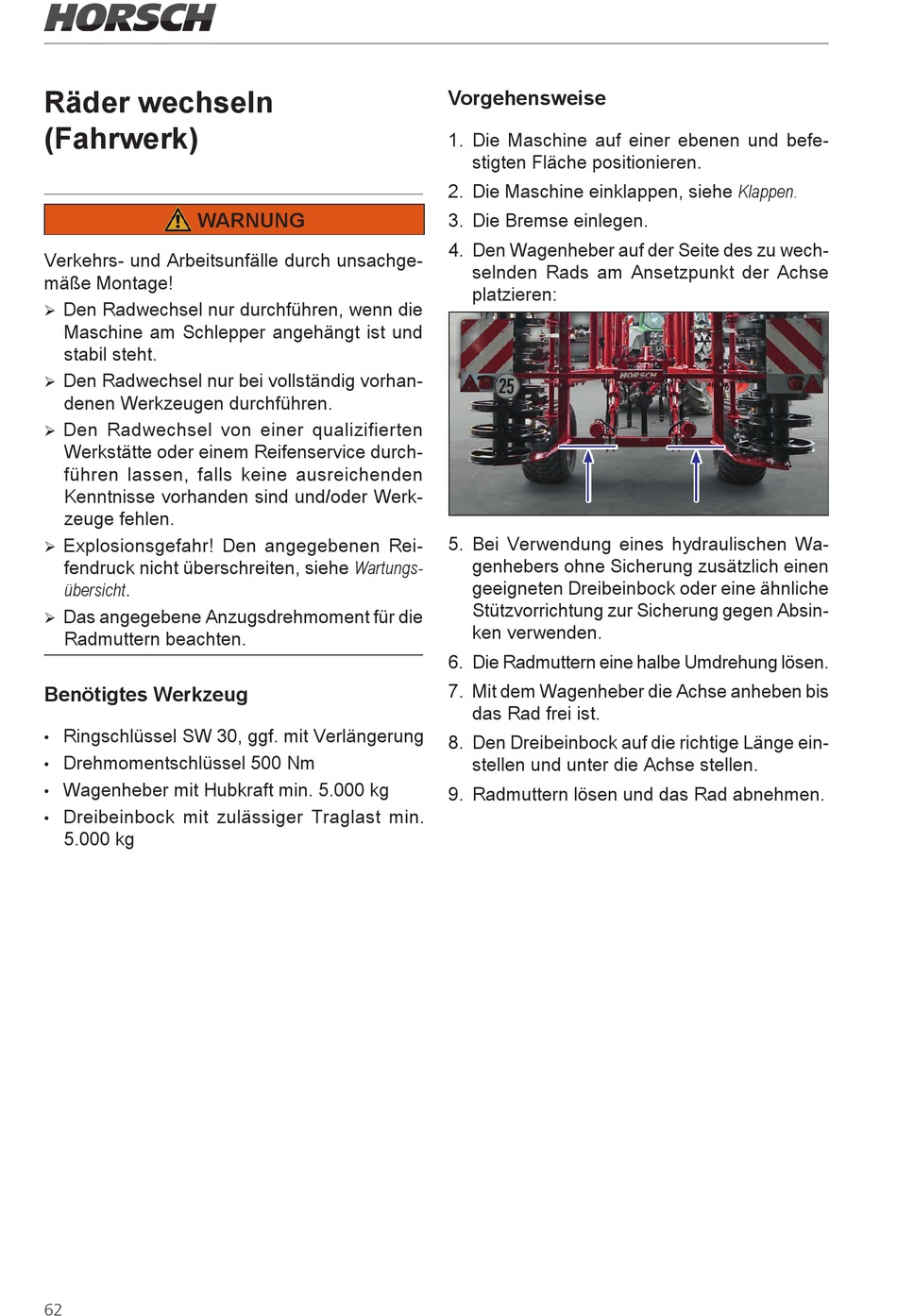

Räder wechseln
(Fahrwerk)
WARNUNG
Verkehrs- und Arbeitsunfälle durch unsachge-
mäße Montage!
Den Radwechsel nur durchführen, wenn die
¾
Maschine am Schlepper angehängt ist und
stabil steht.
Den Radwechsel nur bei vollständig vorhan-
¾
denen Werkzeugen durchführen.
Den Radwechsel von einer qualizifierten
¾
Werkstätte oder einem Reifenservice durch-
führen lassen, falls keine ausreichenden
Kenntnisse vorhanden sind und/oder Werk-
zeuge fehlen.
Explosionsgefahr! Den angegebenen Rei-
¾
fendruck nicht überschreiten, siehe Wartungs-
übersicht.
Das angegebene Anzugsdrehmoment für die
¾
Radmuttern beachten.
Benötigtes Werkzeug
Ringschlüssel SW 30, ggf. mit Verlängerung
•
Drehmomentschlüssel 500 Nm
•
Wagenheber mit Hubkraft min. 5.000 kg
•
Dreibeinbock mit zulässiger Traglast min.
•
5.000 kg
62
Vorgehensweise
1. Die Maschine auf einer ebenen und befe-
stigten Fläche positionieren.
2. Die Maschine einklappen, siehe Klappen.
3. Die Bremse einlegen.
4. Den Wagenheber auf der Seite des zu wech-
selnden Rads am Ansetzpunkt der Achse
platzieren:
5. Bei Verwendung eines hydraulischen Wa-
genhebers ohne Sicherung zusätzlich einen
geeigneten Dreibeinbock oder eine ähnliche
Stützvorrichtung zur Sicherung gegen Absin-
ken verwenden.
6. Die Radmuttern eine halbe Umdrehung lösen.
7. Mit dem Wagenheber die Achse anheben bis
das Rad frei ist.
8. Den Dreibeinbock auf die richtige Länge ein-
stellen und unter die Achse stellen.
9. Radmuttern lösen und das Rad abnehmen.
