3.2.40
3.2.40.5

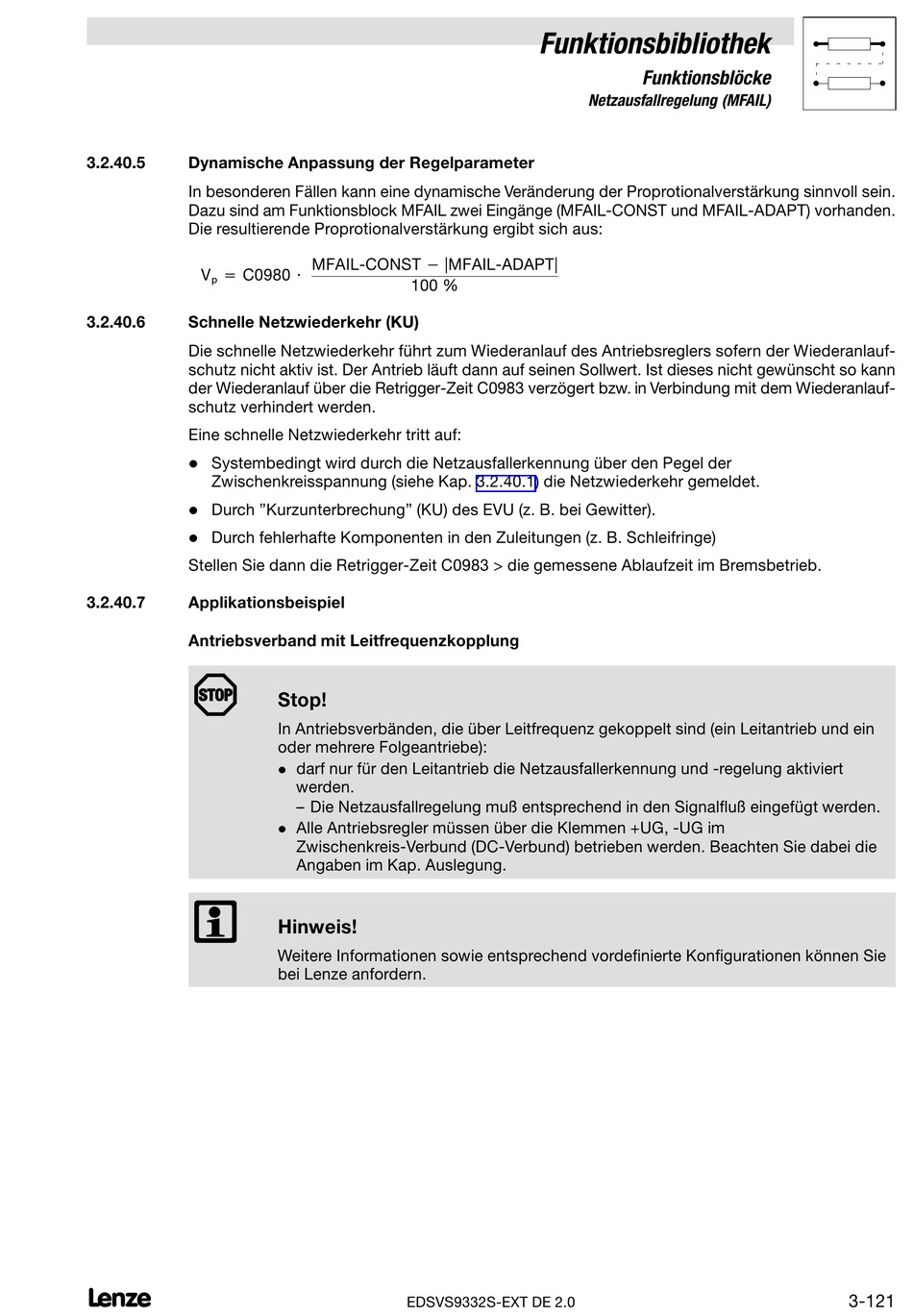

Dynamische Anpassung der Regelparameter
In besonderen Fällen kann eine dynamische Veränderung der Proprotionalverstärkung sinnvoll sein.
Dazu sind am Funktionsblock MFAIL zwei Eingänge (MFAIL−CONST und MFAIL−ADAPT) vorhanden.
Die resultierende Proprotionalverstärkung ergibt sich aus:
+ C0980 @
V
p
3.2.40.6
Schnelle Netzwiederkehr (KU)
Die schnelle Netzwiederkehr führt zum Wiederanlauf des Antriebsreglers sofern der Wiederanlauf-
schutz nicht aktiv ist. Der Antrieb läuft dann auf seinen Sollwert. Ist dieses nicht gewünscht so kann
der Wiederanlauf über die Retrigger−Zeit C0983 verzögert bzw. in Verbindung mit dem Wiederanlauf-
schutz verhindert werden.
Eine schnelle Netzwiederkehr tritt auf:
l
Systembedingt wird durch die Netzausfallerkennung über den Pegel der
Zwischenkreisspannung (siehe Kap. 3.2.40.1) die Netzwiederkehr gemeldet.
l
Durch "Kurzunterbrechung" (KU) des EVU (z. B. bei Gewitter).
l
Durch fehlerhafte Komponenten in den Zuleitungen (z. B. Schleifringe)
Stellen Sie dann die Retrigger−Zeit C0983 > die gemessene Ablaufzeit im Bremsbetrieb.
3.2.40.7
Applikationsbeispiel
Antriebsverband mit Leitfrequenzkopplung
(
)
l
MFAIL−CONST * |MFAIL−ADAPT|
100 %
Stop!
In Antriebsverbänden, die über Leitfrequenz gekoppelt sind (ein Leitantrieb und ein
oder mehrere Folgeantriebe):
darf nur für den Leitantrieb die Netzausfallerkennung und −regelung aktiviert
l
werden.
– Die Netzausfallregelung muß entsprechend in den Signalfluß eingefügt werden.
Alle Antriebsregler müssen über die Klemmen +UG, −UG im
l
Zwischenkreis−Verbund (DC−Verbund) betrieben werden. Beachten Sie dabei die
Angaben im Kap. Auslegung.
Hinweis!
Weitere Informationen sowie entsprechend vordefinierte Konfigurationen können Sie
bei Lenze anfordern.
EDSVS9332S−EXT DE 2.0
Funktionsbibliothek
Funktionsblöcke
Netzausfallregelung (MFAIL)
3−121
