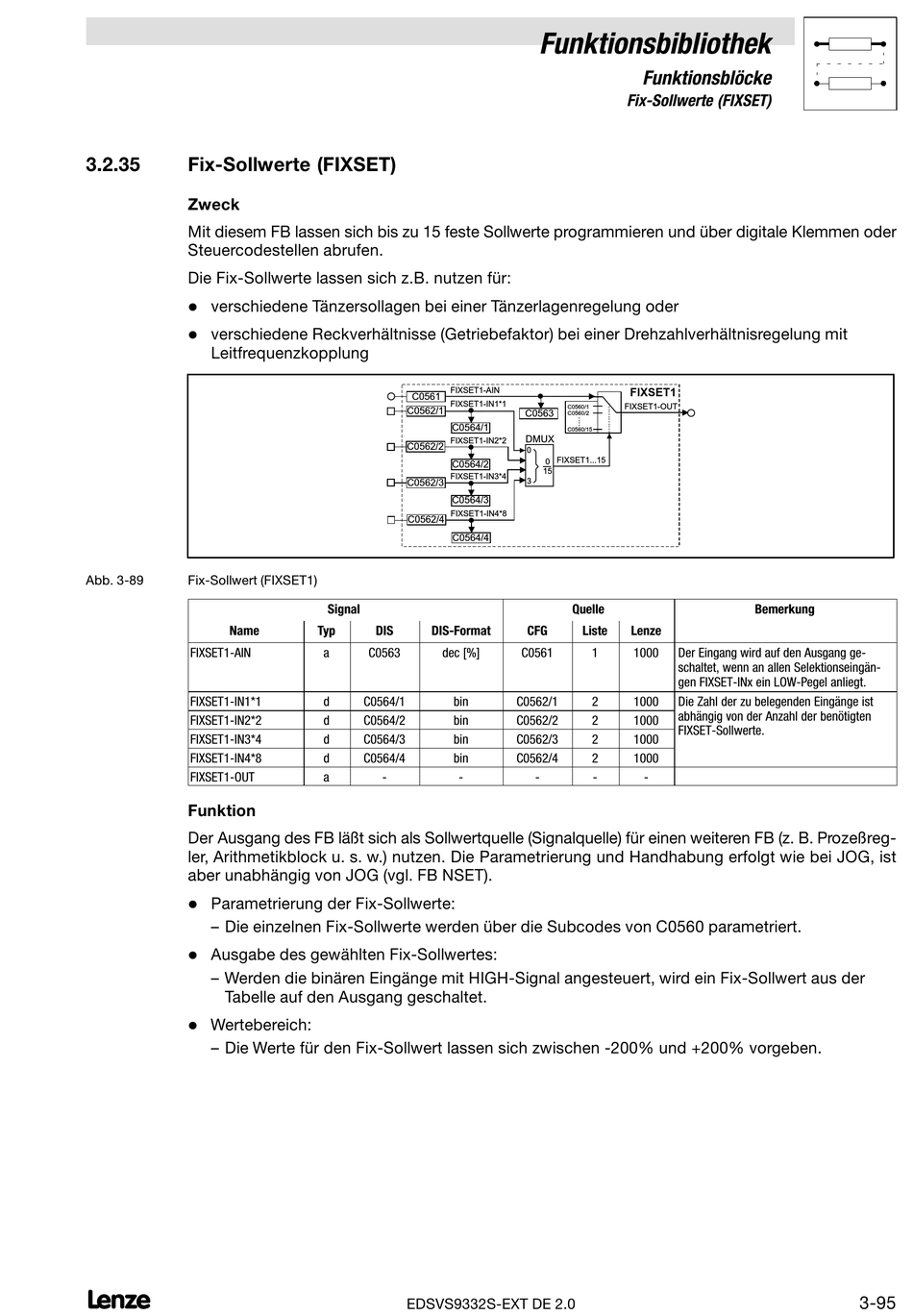

Fix−Sollwerte (FIXSET)
Zweck
Mit diesem FB lassen sich bis zu 15 feste Sollwerte programmieren und über digitale Klemmen oder
Steuercodestellen abrufen.
Die Fix−Sollwerte lassen sich z.B. nutzen für:
l
verschiedene Tänzersollagen bei einer Tänzerlagenregelung oder
l
verschiedene Reckverhältnisse (Getriebefaktor) bei einer Drehzahlverhältnisregelung mit
Leitfrequenzkopplung
Abb. 3−89
Fix−Sollwert (FIXSET1)
Name
FIXSET1−AIN
FIXSET1−IN1*1
FIXSET1−IN2*2
FIXSET1−IN3*4
FIXSET1−IN4*8
FIXSET1−OUT
Funktion
Der Ausgang des FB läßt sich als Sollwertquelle (Signalquelle) für einen weiteren FB (z. B. Prozeßreg-
ler, Arithmetikblock u. s. w.) nutzen. Die Parametrierung und Handhabung erfolgt wie bei JOG, ist
aber unabhängig von JOG (vgl. FB NSET).
l
Parametrierung der Fix−Sollwerte:
– Die einzelnen Fix−Sollwerte werden über die Subcodes von C0560 parametriert.
l
Ausgabe des gewählten Fix−Sollwertes:
– Werden die binären Eingänge mit HIGH−Signal angesteuert, wird ein Fix−Sollwert aus der
Tabelle auf den Ausgang geschaltet.
l
Wertebereich:
– Die Werte für den Fix−Sollwert lassen sich zwischen −200% und +200% vorgeben.
l
FIXSET1-AIN
C0561
FIXSET1-IN1*1
C0562/1
C0564/1
FIXSET1-IN2*2
C0562/2
C0564/2
FIXSET1-IN3*4
C0562/3
C0564/3
FIXSET1-IN4*8
C0562/4
C0564/4
Signal
Typ
DIS
DIS−Format
a
C0563
dec [%]
d
C0564/1
bin
d
C0564/2
bin
d
C0564/3
bin
d
C0564/4
bin
a
−
−
EDSVS9332S−EXT DE 2.0
Funktionsbibliothek
Funktionsblöcke
Fix−Sollwerte (FIXSET)
FIXSET1
FIXSET1-OUT
C0560/1
C0563
C0560/2
C0560/15
DMUX
0
FIXSET1...15
0
15
3
Quelle
CFG
Liste
Lenze
C0561
1
1000
Der Eingang wird auf den Ausgang ge-
schaltet, wenn an allen Selektionseingän-
gen FIXSET−INx ein LOW−Pegel anliegt.
C0562/1
2
1000
Die Zahl der zu belegenden Eingänge ist
abhängig von der Anzahl der benötigten
C0562/2
2
1000
FIXSET−Sollwerte.
C0562/3
2
1000
C0562/4
2
1000
−
−
−
Bemerkung
3−95
