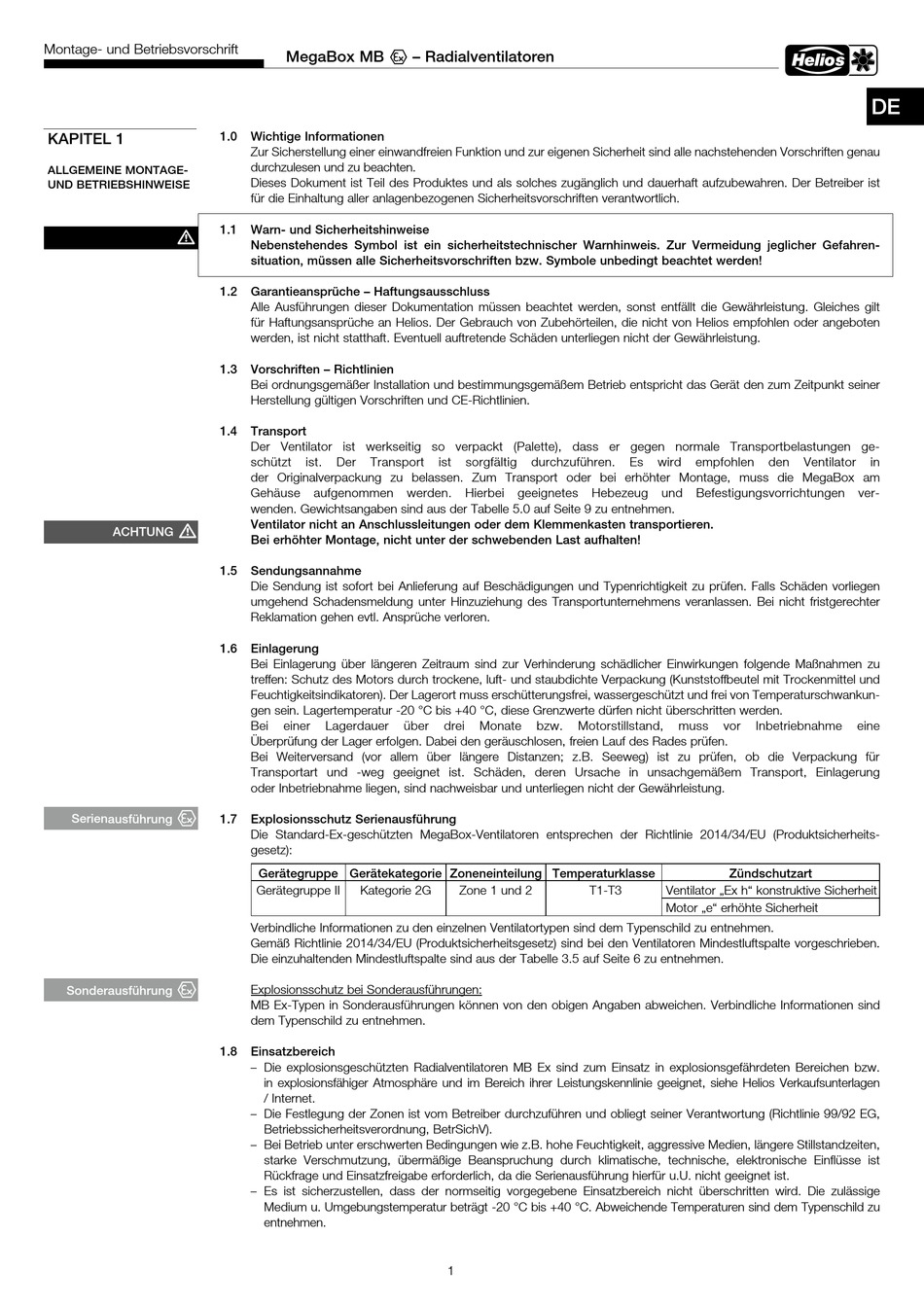

Montage- und Betriebsvorschrift
KAPITEL 1
ALLGEMEINE MONTAGE-
UND BETRIEBSHINWEISE
m
m
ACHTUNG
Serienausführung
Sonderausführung
MegaBox MB – Radialventilatoren
1 .0
Wichtige Informationen
Zur Sicherstellung einer einwandfreien Funktion und zur eigenen Sicherheit sind alle nachstehenden Vorschriften genau
durchzulesen und zu beachten.
Dieses Dokument ist Teil des Produktes und als solches zugänglich und dauerhaft aufzubewahren. Der Betreiber ist
für die Einhaltung aller anlagenbezogenen Sicherheitsvorschriften verantwortlich.
1 .1
Warn- und Sicherheitshinweise
Nebenstehendes Symbol ist ein sicherheitstechnischer Warnhinweis . Zur Vermeidung jeglicher Gefahren-
situation, müssen alle Sicherheitsvorschriften bzw . Symbole unbedingt beachtet werden!
1 .2
Garantieansprüche – Haftungsausschluss
Alle Ausführungen dieser Dokumentation müssen beachtet werden, sonst entfällt die Gewährleistung. Gleiches gilt
für Haftungsansprüche an Helios. Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten
werden, ist nicht statthaft. Even tuell auftretende Schäden unterliegen nicht der Gewährleistung.
1 .3
Vorschriften – Richtlinien
Bei ordnungsgemäßer Installation und bestimmungsgemäßem Betrieb entspricht das Gerät den zum Zeit punkt seiner
Herstellung gültigen Vorschriften und CE-Richtlinien.
1 .4
Transport
Der Ventilator ist werkseitig so verpackt (Palette), dass er gegen normale Transportbelastungen ge-
schützt
ist.
Der
Transport
der Originalverpackung zu belassen. Zum Transport oder bei erhöhter Montage, muss die MegaBox am
Gehäuse
aufgenommen
wenden. Gewichtsangaben sind aus der Tabelle 5.0 auf Seite 9 zu entnehmen.
Ventilator nicht an Anschlussleitungen oder dem Klemmenkasten transportieren .
Bei erhöhter Montage, nicht unter der schwebenden Last aufhalten!
1 .5
Sendungsannahme
Die Sendung ist sofort bei Anlieferung auf Beschädi gungen und Typenrichtigkeit zu prüfen. Falls Schäden vorliegen
umgehend Schadensmeldung unter Hinzuziehung des Transportunternehmens veranlassen. Bei nicht fristgerechter
Reklamation gehen evtl. Ansprüche verloren.
1 .6
Einlagerung
Bei Einlagerung über längeren Zeitraum sind zur Ver hin derung schädlicher Einwirkungen folgende Maß nahmen zu
treffen: Schutz des Motors durch trockene, luft- und staubdichte Verpackung (Kunst stoff beutel mit Trockenmittel und
Feuchtigkeits in di ka to ren). Der Lager ort muss erschütterungsfrei, wassergeschützt und frei von Temperatur schwan kun-
gen sein. Lagertemperatur -20 °C bis +40 °C, diese Grenzwerte dürfen nicht überschritten werden.
Bei
einer
Lagerdauer
Überprüfung der Lager erfolgen. Dabei den geräuschlosen, freien Lauf des Rades prüfen.
Bei Weiterversand (vor allem über längere Distanzen; z.B. Seeweg) ist zu prüfen, ob die Verpackung für
Transportart und -weg geeignet ist. Schäden, deren Ursache in unsachgemäßem Trans port, Einlagerung
oder Inbetriebnahme liegen, sind nach weis bar und unterliegen nicht der Gewähr lei stung.
1 .7
Explosionsschutz Serienausführung
Die Standard-Ex-geschützten MegaBox-Ventilatoren entsprechen der Richtlinie 2014/34/EU (Produktsicherheits-
gesetz):
Gerätegruppe Gerätekategorie Zoneneinteilung Temperaturklasse
Gerätegruppe II
Kategorie 2G
Verbindliche Informationen zu den einzelnen Ventilatortypen sind dem Typenschild zu entnehmen.
Gemäß Richtlinie 2014/34/EU (Produktsicherheitsgesetz) sind bei den Ventilatoren Mindestluftspalte vorgeschrieben.
Die einzuhaltenden Mindestluftspalte sind aus der Tabelle 3.5 auf Seite 6 zu entnehmen.
Explosionsschutz bei Sonderausführungen:
MB Ex-Typen in Sonderausführungen können von den obigen Angaben abweichen. Verbindliche Informationen sind
dem Typenschild zu entnehmen.
1 .8
Einsatzbereich
– Die explosionsgeschützten Radialventilatoren MB Ex sind zum Einsatz in explosionsgefährdeten Bereichen bzw.
in explosionsfähiger Atmosphäre und im Bereich ihrer Leistungs kennlinie geeignet, siehe Helios Verkaufsunterlagen
/ Internet.
– Die Festlegung der Zonen ist vom Betreiber durchzuführen und obliegt seiner Verantwortung (Richtlinie 99/92 EG,
Betriebssicherheitsverordnung, BetrSichV).
– Bei Betrieb unter erschwerten Bedingungen wie z.B. hohe Feuchtigkeit, aggressive Medien, längere Stillstandzeiten,
starke Verschmutzung, übermäßige Beanspruchung durch klimatische, technische, elektronische Ein flüsse ist
Rückfrage und Einsatzfreigabe erforderlich, da die Serienausführung hierfür u.U. nicht geeignet ist.
– Es ist sicherzustellen, dass der normseitig vorgegebene Einsatzbereich nicht überschritten wird. Die zulässige
Medium u. Umgebungstemperatur beträgt -20 °C bis +40 °C. Abweichende Temperaturen sind dem Typenschild zu
entnehmen.
ist
sorgfältig
durchzuführen.
werden.
Hierbei
geeignetes
über
drei
Monate
bzw.
Motorstillstand,
Zone 1 und 2
1
Es
wird
empfohlen
Hebezeug
und
Befestigungsvorrichtungen
muss
vor
Inbetriebnahme
Zündschutzart
T1-T3
Ventilator „Ex h" konstruktive Sicherheit
Motor „e" erhöhte Sicherheit
DE
den
Ventilator
in
ver-
eine
