MegaBox MB  – Radialventilatoren
3 .4

Kondensatbildung

– Kondensatbildung im Gehäuse
Kondensatbildung im Gerät wird durch doppelwandige, wärmegedämmte Gehäuseauskleidung nahezu ausgeschlos-
sen. Kondensat bildet sich vor allem in nicht isolierten Rohrleitungen, welches dann auch in den Ventilator laufen kann.
Der Abfluss von Kondensat muss deshalb gewährleistet werden!
Hierzu muss bauseits die Anbindung an das örtliche Abflusssystem sicher gestellt werden!
3 .5

Mindestluftspalte bei Einhaltung der Werkstoffpaarungen

Laufrad von Hand bewegen um den Freilauf zu überprüfen.

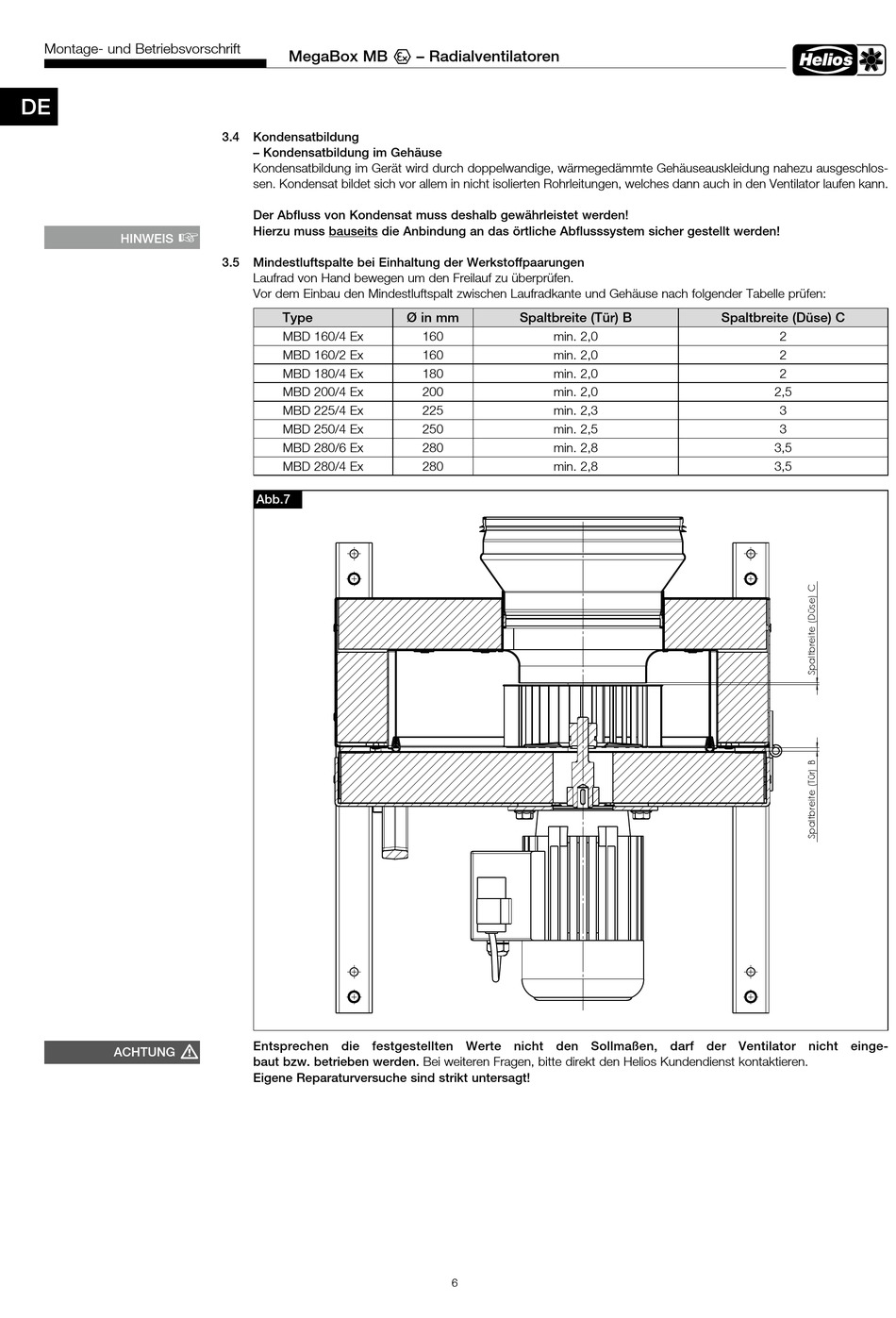

Vor dem Einbau den Mindestluftspalt zwischen Laufradkante und Gehäuse nach folgender Tabelle prüfen:
Type
MBD 160/4 Ex
MBD 160/2 Ex
MBD 180/4 Ex
1 2
MBD 200/4 Ex
MBD 225/4 Ex
MBD 250/4 Ex
A
MBD 280/6 Ex
MBD 280/4 Ex
Abb .7
B
C
D
E
F
G
Entsprechen die festgestellten Werte nicht den Sollmaßen, darf der Ventilator nicht einge-
baut bzw . betrieben werden . Bei weiteren Fragen, bitte direkt den Helios Kundendienst kontaktieren.
Eigene Reparaturversuche sind strikt untersagt!
H
1 2
Ø in mm Spaltbreite (Tür) B
160 min. 2,0
160 min. 2,0
180 min. 2,0
3 4
200 min. 2,0
225 min. 2,3
250 min. 2,5
280 min. 2,8
280 min. 2,8
3 4
6
Spaltbreite (Düse) C
2
2
2
5 6
2,5
3
3
3,5
3,5
5 6
7
Benennung
MBW 160/4
MBD 160/4/4
MBD 160/2/2
MBD 160/4 Ex
MBD 160/2 Ex
MBW 180/4
MBD 180/4/4
MBD 180/2/2
MBD 180/4 Ex
MBW 200/6
MBW 200/4
MBD 200/4/4
MDD 200/4 Ex
MBW 225/6
MBW 225/4
MBD 225/4/4
MBD 225/4 Ex
MBW 250/6
MBW 250/4
MBD 250/4/4
MBD 250/4 Ex
MBW 280/6
MBD 280/6/6
MBD 280/4/4
MBD 280/6 Ex
MBD 280/4 Ex
MBW 315/6
MBW 315/4
MBD 315/4/4
MBD 315/2/2
MBW 355/6
MBW 355/4
MBD 355/4/4
MBD 355/2/2
MBW 400/6
MBW 400/4
MBD 400/4/4
MBD 400/2/2
