Montage- und Betriebsvorschrift
m
WARNUNG
m
ACHTUNG
m
ACHTUNG

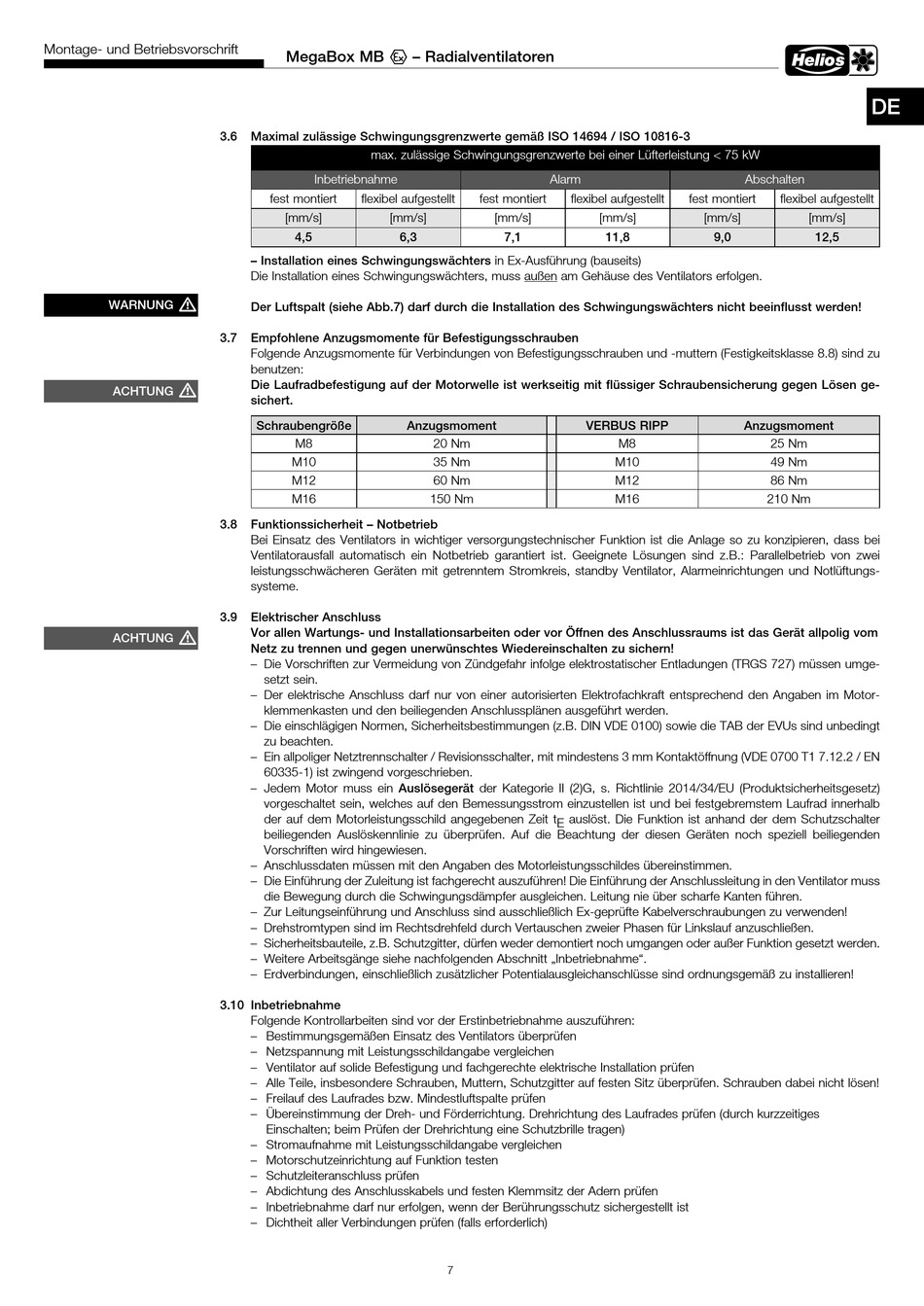

MegaBox MB – Radialventilatoren
3 .6
Maximal zulässige Schwingungsgrenzwerte gemäß ISO 14694 / ISO 10816-3
max. zulässige Schwingungsgrenzwerte bei einer Lüfterleistung < 75 kW
Inbetriebnahme
fest montiert
flexibel aufgestellt
[mm/s]
[mm/s]
4,5
– Installation eines Schwingungswächters in Ex-Ausführung (bauseits)
Die Installation eines Schwingungswächters, muss außen am Gehäuse des Ventilators erfolgen.
Der Luftspalt (siehe Abb .7) darf durch die Installation des Schwingungswächters nicht beeinflusst werden!
3 .7
Empfohlene Anzugsmomente für Befestigungsschrauben
Folgende Anzugsmomente für Verbindungen von Befestigungsschrauben und -muttern (Festigkeitsklasse 8.8) sind zu
benutzen:
Die Laufradbefestigung auf der Motorwelle ist werkseitig mit flüssiger Schraubensicherung gegen Lösen ge-
sichert .
Schraubengröße
M8
M10
M12
M16
3 .8
Funktionssicherheit – Notbetrieb
Bei Einsatz des Ventilators in wichtiger versorgungstechnischer Funktion ist die Anlage so zu konzipieren, dass bei
Ventilatorausfall automatisch ein Not betrieb garantiert ist. Geeignete Lösungen sind z.B.: Parallelbetrieb von zwei
leistungsschwächeren Ge räten mit getrenntem Stromkreis, standby Ventilator, Alarmeinrichtungen und Notlüftungs-
systeme.
3 .9
Elektrischer Anschluss
Vor allen Wartungs- und Installationsarbeiten oder vor Öffnen des Anschlussraums ist das Gerät allpolig vom
Netz zu trennen und gegen unerwünschtes Wiedereinschalten zu sichern!
– Die Vorschriften zur Vermeidung von Zündgefahr infolge elektrostatischer Entladungen (TRGS 727) müssen umge-
setzt sein.
– Der elektrische Anschluss darf nur von einer autorisierten Elektrofachkraft entsprechend den Angaben im Motor-
klemmenkasten und den beiliegenden Anschlussplänen ausgeführt werden.
– Die einschlägigen Normen, Sicherheitsbestimmungen (z.B. DIN VDE 0100) sowie die TAB der EVUs sind unbedingt
zu beachten.
– Ein allpoliger Netztrennschalter / Revisionsschalter, mit mindestens 3 mm Kontaktöffnung (VDE 0700 T1 7.12.2 / EN
60335-1) ist zwingend vorgeschrieben.
– Jedem Motor muss ein Auslösegerät der Kategorie II (2)G, s. Richtlinie 2014/34/EU (Produktsicherheitsgesetz)
vorgeschaltet sein, welches auf den Bemessungsstrom einzustellen ist und bei festgebremstem Laufrad innerhalb
der auf dem Motorleistungsschild angegebenen Zeit t E auslöst. Die Funktion ist anhand der dem Schutzschalter
beiliegenden Auslöskennlinie zu überprüfen. Auf die Beachtung der diesen Geräten noch speziell beiliegenden
Vorschriften wird hingewiesen.
– Anschlussdaten müssen mit den An gaben des Motorleistungsschildes übereinstimmen.
– Die Einführung der Zuleitung ist fachgerecht auszuführen! Die Einführung der Anschlussleitung in den Ventilator muss
die Bewegung durch die Schwingungsdämpfer ausgleichen. Leitung nie über scharfe Kanten führen.
– Zur Leitungseinführung und Anschluss sind ausschließlich Ex-geprüfte Kabelverschraubungen zu verwenden!
– Drehstromtypen sind im Rechtsdrehfeld durch Ver tauschen zweier Phasen für Linkslauf anzu schließen.
– Sicherheitsbauteile, z.B. Schutzgitter, dürfen weder demontiert noch umgangen oder außer Funktion gesetzt werden.
– Weitere Arbeitsgänge siehe nachfolgenden Abschnitt „Inbe triebnahme".
– Erdverbindungen, einschließlich zusätzlicher Potentialausgleichanschlüsse sind ordnungsgemäß zu installieren!
3 .10 Inbetriebnahme
Folgende Kontrollarbeiten sind vor der Erstinbetriebnahme auszuführen:
– Bestimmungsgemäßen Einsatz des Ventilators über prüfen
– Netzspannung mit Leistungsschildangabe vergleichen
– Ventilator auf solide Befestigung und fachgerechte elektrische Installation prüfen
– Alle Teile, insbesondere Schrauben, Muttern, Schutzgitter auf festen Sitz überprüfen. Schrauben dabei nicht lösen!
– Freilauf des Laufrades bzw. Mindestluftspalte prüfen
– Übereinstimmung der Dreh- und Förder rich tung. Drehrichtung des Laufrades prüfen (durch kurzzeitiges
Einschalten; beim Prüfen der Drehrichtung eine Schutzbrille tragen)
– Stromaufnahme mit Leistungsschildangabe vergleichen
– Motorschutzeinrichtung auf Funktion testen
– Schutzleiteranschluss prüfen
– Abdichtung des Anschlusskabels und festen Klemm sitz der Adern prüfen
– Inbetriebnahme darf nur erfolgen, wenn der Be rührungsschutz sichergestellt ist
– Dichtheit aller Verbindungen prüfen (falls erforderlich)
Alarm
fest montiert
flexibel aufgestellt
[mm/s]
6,3
7,1
Anzugsmoment
20 Nm
35 Nm
60 Nm
150 Nm
7
Abschalten
fest montiert
[mm/s]
[mm/s]
11,8
9,0
VERBUS RIPP
Anzugsmoment
M8
M10
M12
M16
DE
flexibel aufgestellt
[mm/s]
12,5
25 Nm
49 Nm
86 Nm
210 Nm
