Anhang A (Konfigurationshinweise)

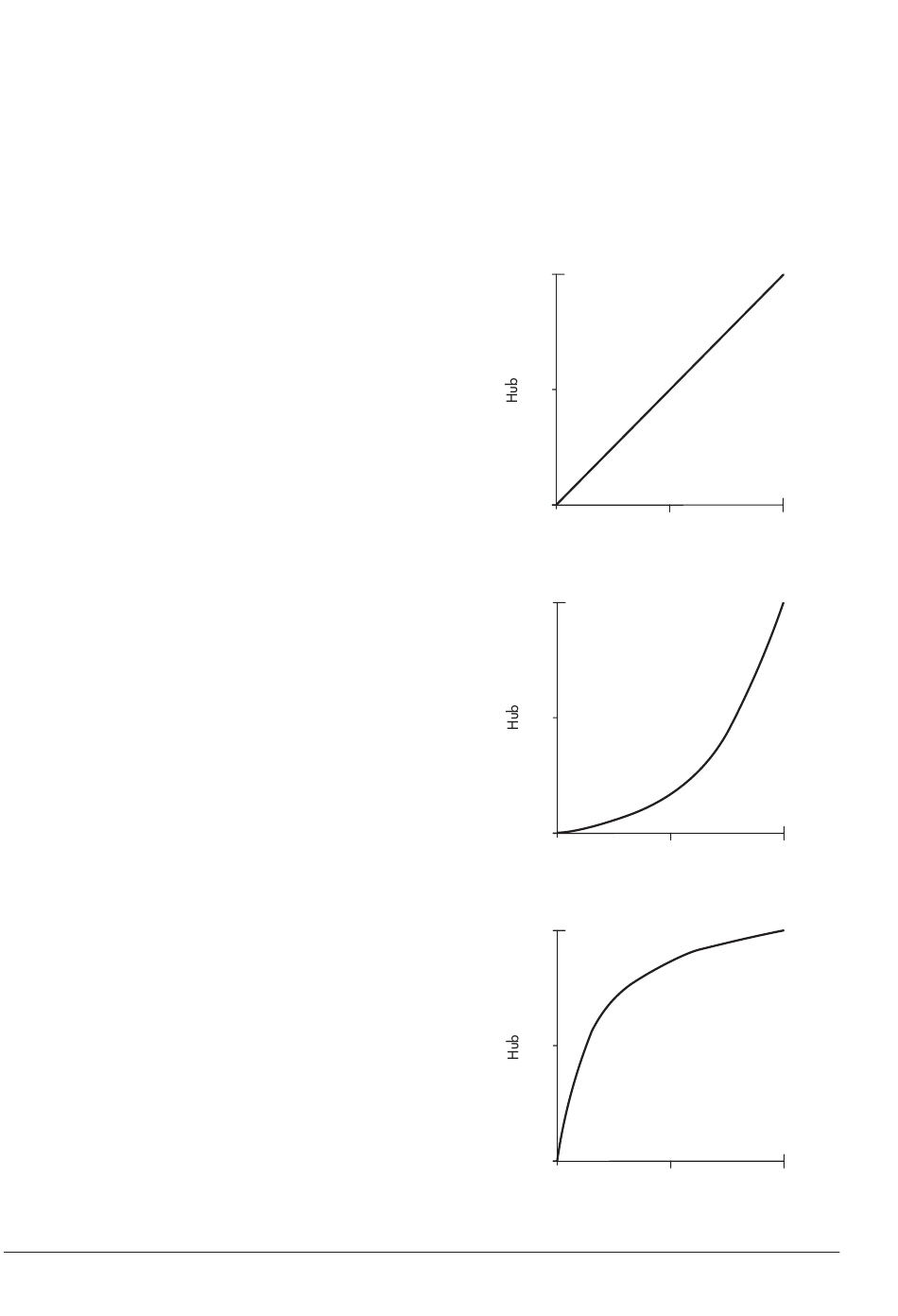

16.12 Kennlinie

Die Kennlinie beschreibt das Übertragungsverhalten zwischen dem Eingangssignal und der
Position der Antriebsstange (hier für Wirkrichtung steigend/steigend >>).
− Linear (c71 = LIN):
Der Hub folgt proportional dem Eingangssig-
nal.
− Gleichprozentig (c71 = EQUA):
Der Hub folgt exponentiell dem Eingangssig-
nal.
− Gleichprozentig invers (c71 = INV):
Der Hub folgt exponentiell invers dem Ein-
gangssignal.
16-12
Y in %
100
50
0
0
50
Eingangssignal
Y in %
100
50
0
0
50
Eingangssignal
Y in %
100
50
0
0
50
Eingangssignal
X in %
100
X in %
100
X in %
100
EB 8331-4
