3 Gerätebeschreibung
folgt im Frontbereich der Servereinbauten links und
rechts der 19"-Ebene mit Hilfe von Schaumstoffstreifen
bzw. Luftleitblechen, die abhängig von Schrankbreite
und Anzahl der zu kühlenden Serverschränke als Zube-
hörartikel bestellt werden können (vgl. Abschnitt 13 „Zu-
behör").
Sind im Serverschrank auch Geräte eingebaut, die von
der Seite durchströmt werden (z. B. Switches, Router,
etc.), können auch diese durch gezieltes Versetzen der
3
Schaumstoffstreifen bzw. Luftleitbleche gekühlt werden.
Hinweis:
Die 19"-Ebene muss gleichfalls vollständig
verschlossen werden. Bei einem voll be-
stückten Serverschrank ist dies bereits der
Fall. Bei einer Teilbestückung müssen die of-
fenen Höheneinheiten (HE) der 19"-Ebene
mit Blindplatten verschlossen werden, die im
Rittal Zubehör erhältlich sind (vgl.
Abschnitt 13 „Zubehör").
Das Einhalten dieser Vorgaben ist umso
wichtiger, je mehr Einbauten im Server-
schrank vorhanden sind.
3.2.2
LCP Rack DX
Das LCP Rack DX kann wahlweise rechts oder links an
einen Serverschrank angereiht oder auch zwischen zwei
Serverschränken eingereiht werden.

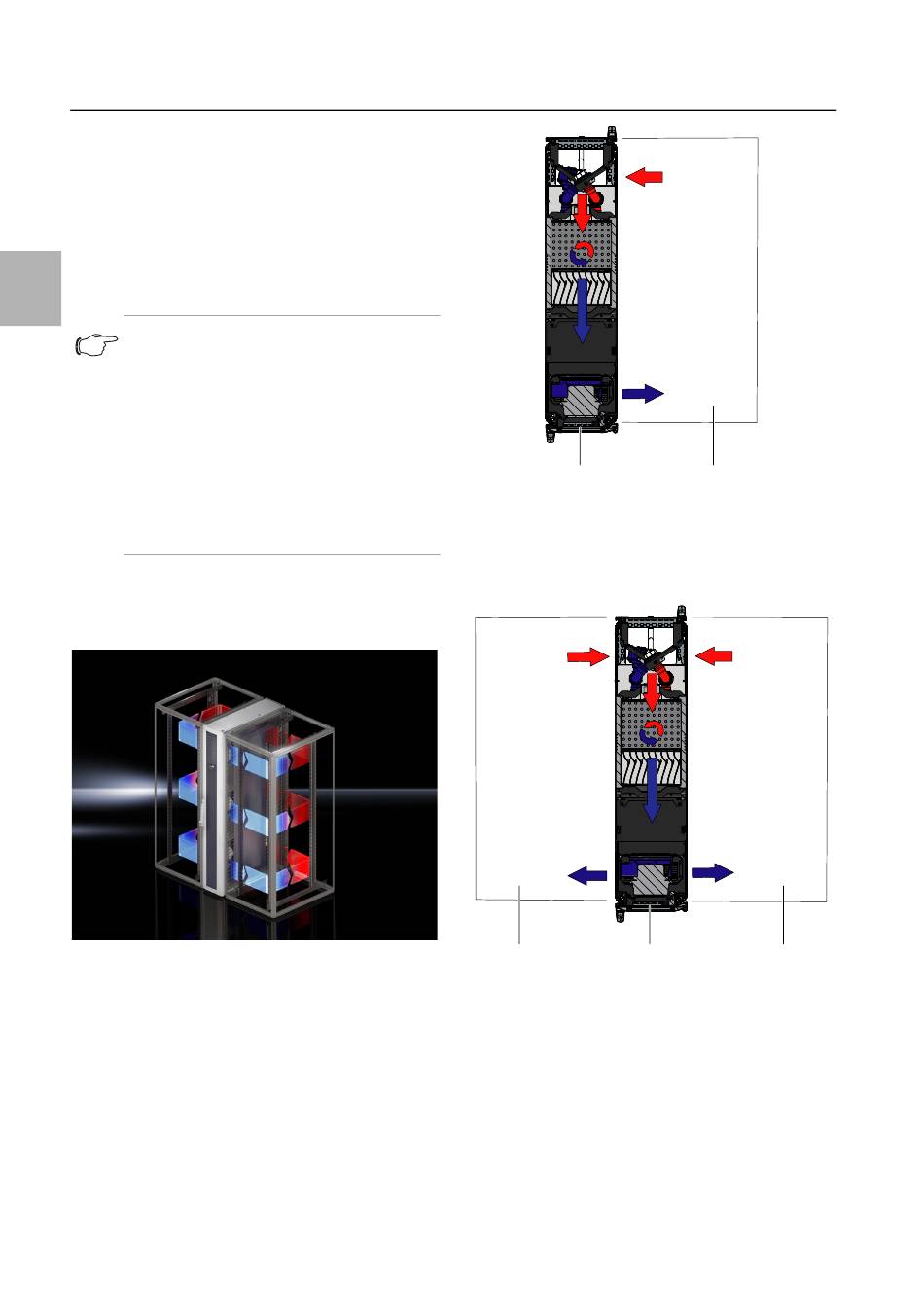

Abb. 3:
LCP Rack DX an zwei Serverschränken
Das LCP Rack DX bildet zusammen mit dem angereih-
ten Serverschrank ein luftseitig geschlossenes Kühlsys-
tem mit horizontaler Luftführung, das keine zusätzlichen
Anforderungen an die Raumklimatisierung stellt.
10
2
Abb. 4:
Luftführung bei einem angereihten Serverschrank –
Draufsicht
Legende
1
Serverschrank
2
LCP Rack DX
IT-Rack
1
Abb. 5:
Luftführung bei zwei angereihten Serverschränken –
Draufsicht
Legende
1
Serverschrank
2
LCP Rack DX
Das System aus LCP Rack DX und Serverschrank sollte
möglichst gut abgedichtet sein, um ein Ausströmen der
Kühlluft zu verhindern. Dies wird dadurch erreicht, dass
der Schrank mit Seitenwänden, Dach- und Bodenble-
chen ausgestattet ist und evtl. vorhandene Kabeleinfüh-
rungen, z. B. mit geeigneten Bürstenleisten, verschlos-
sen sind.
IT-Rack
1
IT-Rack
2
1
Rittal Liquid Cooling Package
