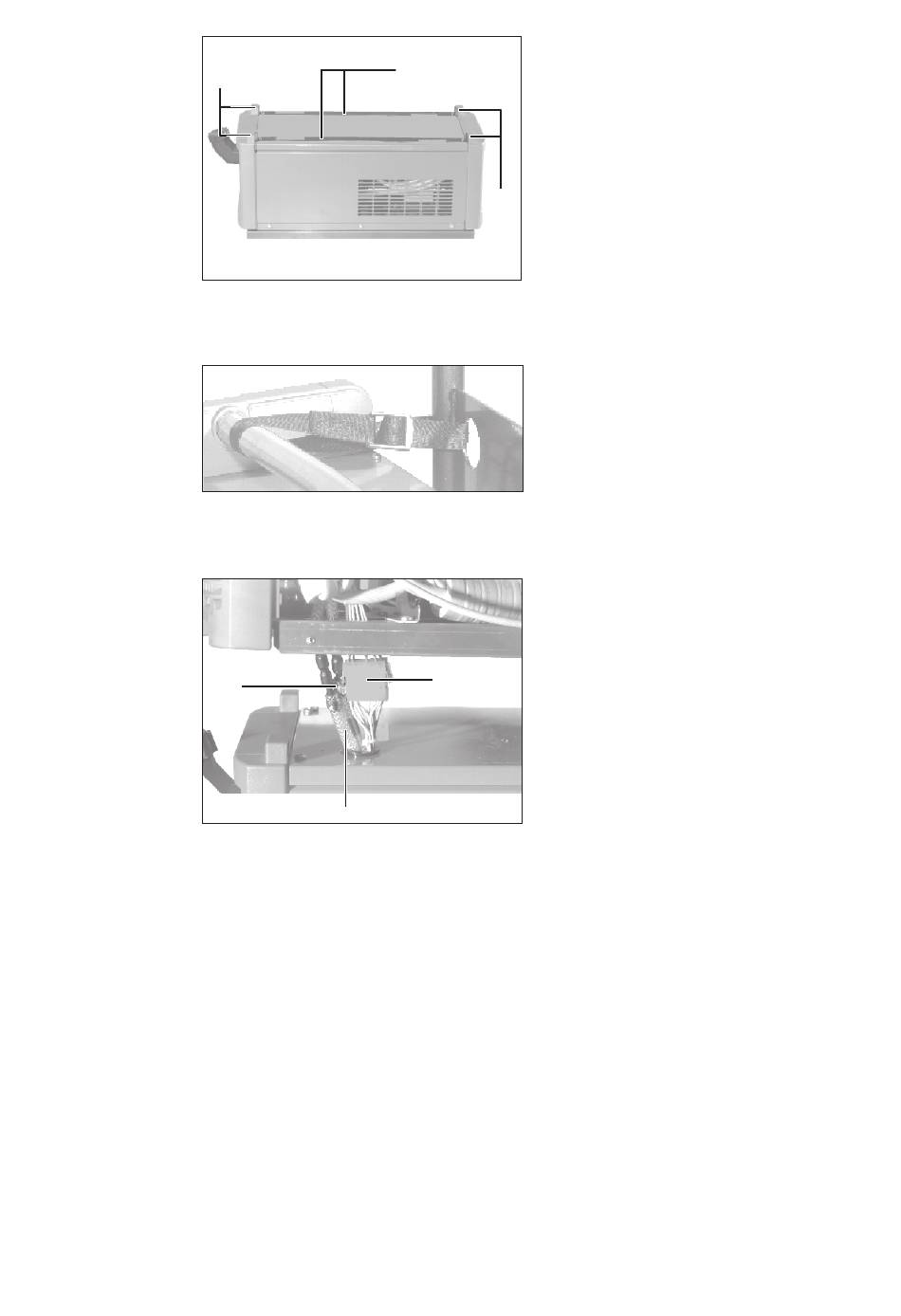

Monter le plaque
de renforcement
(suite)
Fig. 3
Monter la source
de courant
Fig. 4
Montage du
circuit de refroi-
dissement avec
la MW / TT 2600
Fig. 5 Montage du circuit de refroidissement
ATTENTION! Il faut veiller à ne pas flamber les tuyaux flexibles!
(4)
(B)
(A)
Seulement pour installations à refroidisse-
ment par de l'eau:
(2)
1.
2.
(4)
3.
1.
2.
1.
2.
(C)
3.
4.
2
Monter le circuit de refroidissement
sur le chariot.
Enlever tous les 4 écrous M5 des
barettes de jonction supérieures
(fig.3)
Fixer par vis les plaques de raccord
(2) sur le couvercle du circuit de
refroidissement (fig.3)
Monter la source de courant sur le
circuit de refroidissement (montage
du circuit de refroidissment avec MW/
TT 2600).
Brêler solidement la source de cou-
rant sur le chariot moyennant les deux
sangles (1) (fig.4).
Avec la MW/TT 2600 il faut dévisser
la couverture de protection sur la face
inférieure (fond)
Retirer aussi loin que possible de
- l'appareil l'aller d'eau (A)
- le retour d'eau (B) (rouge)
- et la fiche de connexion X10 (C)
- Relier l'aller d'eau (A)
- le retour d'eau (B) (rouge)
- et la fiche de connexion (C) de
l'appareil de soudage avec ceux du
circuit de refroidisssement (fig. 5)
Monter la MW/TT 2600 sur le circuit
de refroidissement et la fixer moy-
ennant le vis qui font partie de la
livraison.
