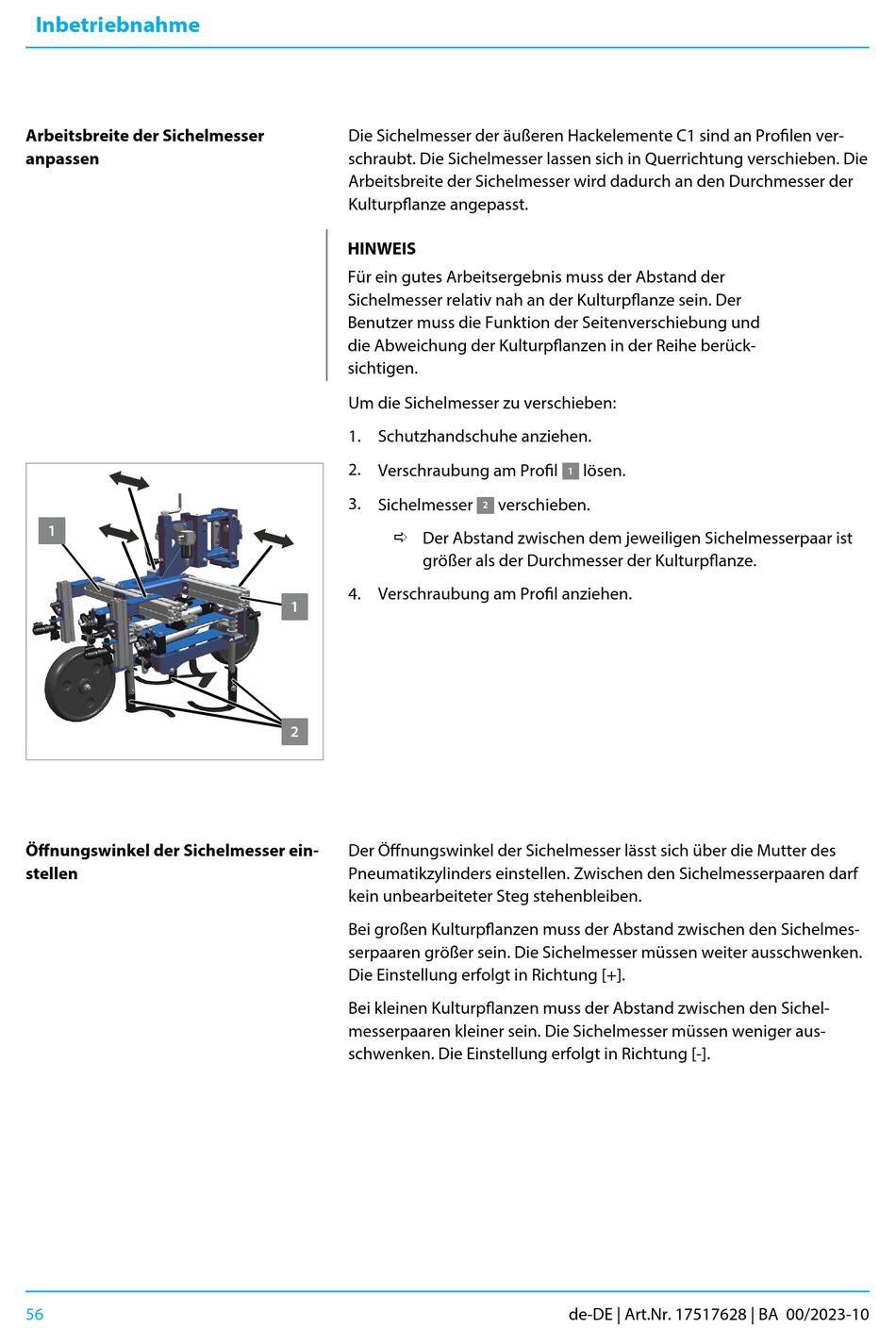

LEMKEN IC-WEEDER Betriebsanleitung Seite 62

Inbetriebnahme
Arbeitsbreite der Sichelmesser
anpassen
1
Profil
1
Sichelmesser
2
Öffnungswinkel der Sichelmesser ein‐
stellen
56
Die Sichelmesser der äußeren Hackelemente C1 sind an Profilen ver‐
schraubt. Die Sichelmesser lassen sich in Querrichtung verschieben. Die
Arbeitsbreite der Sichelmesser wird dadurch an den Durchmesser der
Kulturpflanze angepasst.
HINWEIS
Für ein gutes Arbeitsergebnis muss der Abstand der
Sichelmesser relativ nah an der Kulturpflanze sein. Der
Benutzer muss die Funktion der Seitenverschiebung und
die Abweichung der Kulturpflanzen in der Reihe berück‐
sichtigen.
Um die Sichelmesser zu verschieben:
1. Schutzhandschuhe anziehen.
2. Verschraubung am Profil
3. Sichelmesser
ð Der Abstand zwischen dem jeweiligen Sichelmesserpaar ist
größer als der Durchmesser der Kulturpflanze.
4. Verschraubung am Profil anziehen.
1
2
Der Öffnungswinkel der Sichelmesser lässt sich über die Mutter des
Pneumatikzylinders einstellen. Zwischen den Sichelmesserpaaren darf
kein unbearbeiteter Steg stehenbleiben.
Bei großen Kulturpflanzen muss der Abstand zwischen den Sichelmes‐
serpaaren größer sein. Die Sichelmesser müssen weiter ausschwenken.
Die Einstellung erfolgt in Richtung [+].
Bei kleinen Kulturpflanzen muss der Abstand zwischen den Sichel‐
messerpaaren kleiner sein. Die Sichelmesser müssen weniger aus‐
schwenken. Die Einstellung erfolgt in Richtung [-].
lösen.
1
verschieben.
2
de-DE | Art.Nr. 17517628 | BA 00/2023-10
