LEMKEN IC-WEEDER Betriebsanleitung Seite 25

12
30
29
28
27

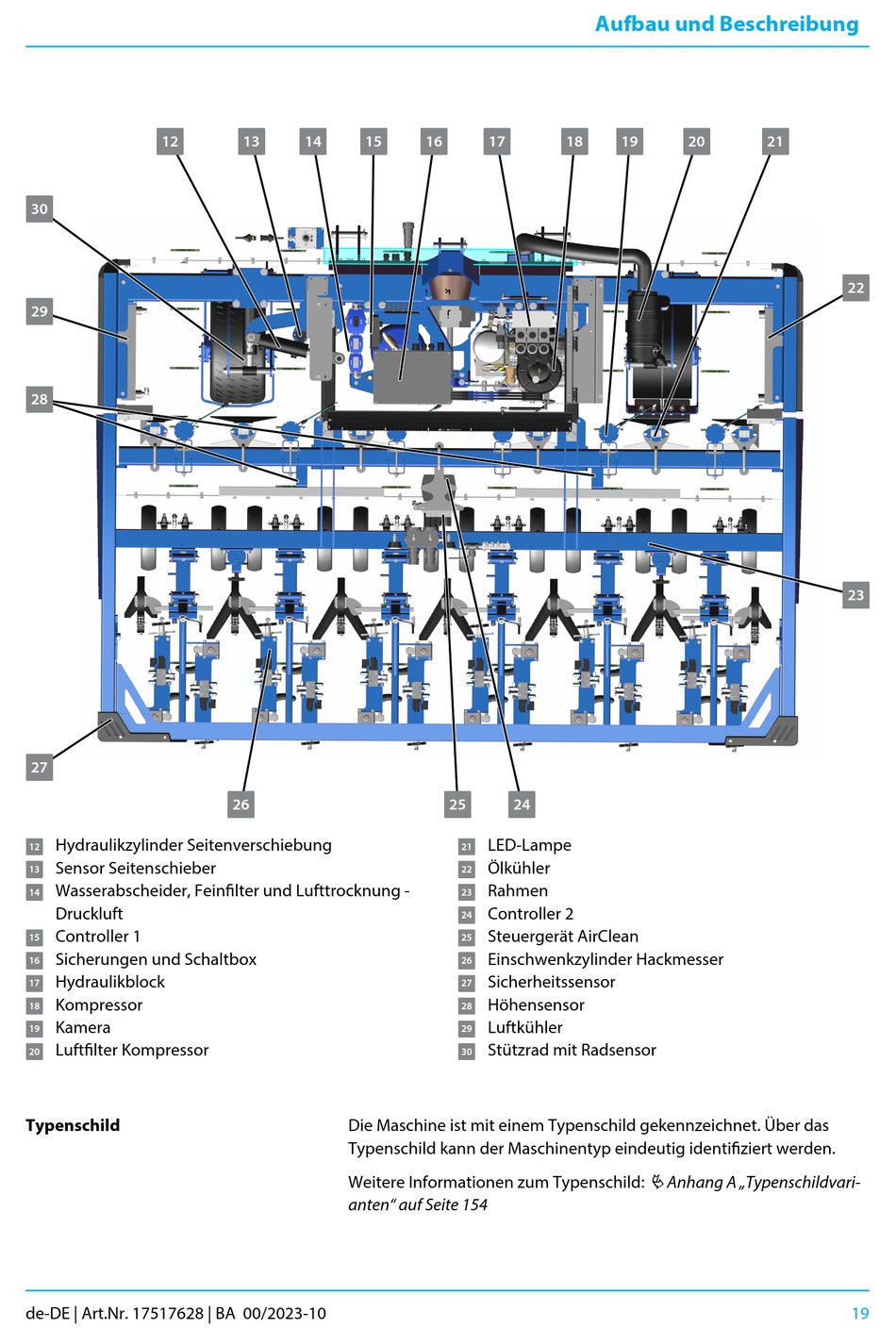

Hydraulikzylinder Seitenverschiebung
12
Sensor Seitenschieber
13
Wasserabscheider, Feinfilter und Lufttrocknung -
14
Druckluft
Controller 1
15
Sicherungen und Schaltbox
16
Hydraulikblock
17
Kompressor
18
Kamera
19
Luftfilter Kompressor
20
Typenschild
de-DE | Art.Nr. 17517628 | BA 00/2023-10
13 14 15
26
Die Maschine ist mit einem Typenschild gekennzeichnet. Über das
Typenschild kann der Maschinentyp eindeutig identifiziert werden.
Weitere Informationen zum Typenschild:
anten" auf Seite 154
16 17 18
25 24
LED-Lampe
21
Ölkühler
22
Rahmen
23
Controller 2
24
Steuergerät AirClean
25
Einschwenkzylinder Hackmesser
26
Sicherheitssensor
27
Höhensensor
28
Luftkühler
29
Stützrad mit Radsensor
30
Aufbau und Beschreibung
19 20
Ä Anhang A „Typenschildvari‐
21
22
23
19
