Allgemeine Informationen
zur Sicherheit
WARNUNG
– Zur Vermeidung von schweren Verletzungen:
• Lesen Sie vor der Montage der Teile die
Einbauanleitung sorgfältig durch. Bei
lockeren, verschlissenen oder beschädigten
Teilen besteht eine hohe Verletzungsgefahr.
Es wird dringend empfohlen, als Ersatzteile
ausschließlich Shimano Originalteile zu
verwenden.
• Lesen Sie diese Einbauanleitung sorgfältig
durch und bewahren Sie sie zum späteren
Nachschlagen an einem sicheren Ort auf.
HINWEIS:
• Die Schalteinheit CJ-8S40 sollte nur mit
Zahnkränzen von 16 bis 23 Zähnen
verwendet werden.
• Beim Schmieren der Kette und der Zahn-
kränze darf kein Öl auf den Gummibalg
oder die Gummiabdeckung der Schaltein-
heit gelangen.
• Gegen natürliche Abnutzung und Alterung
durch eine normale Verwendung der Teile
wird keine Garantie gewährleistet.
CJ-8S40
CJ-8S40

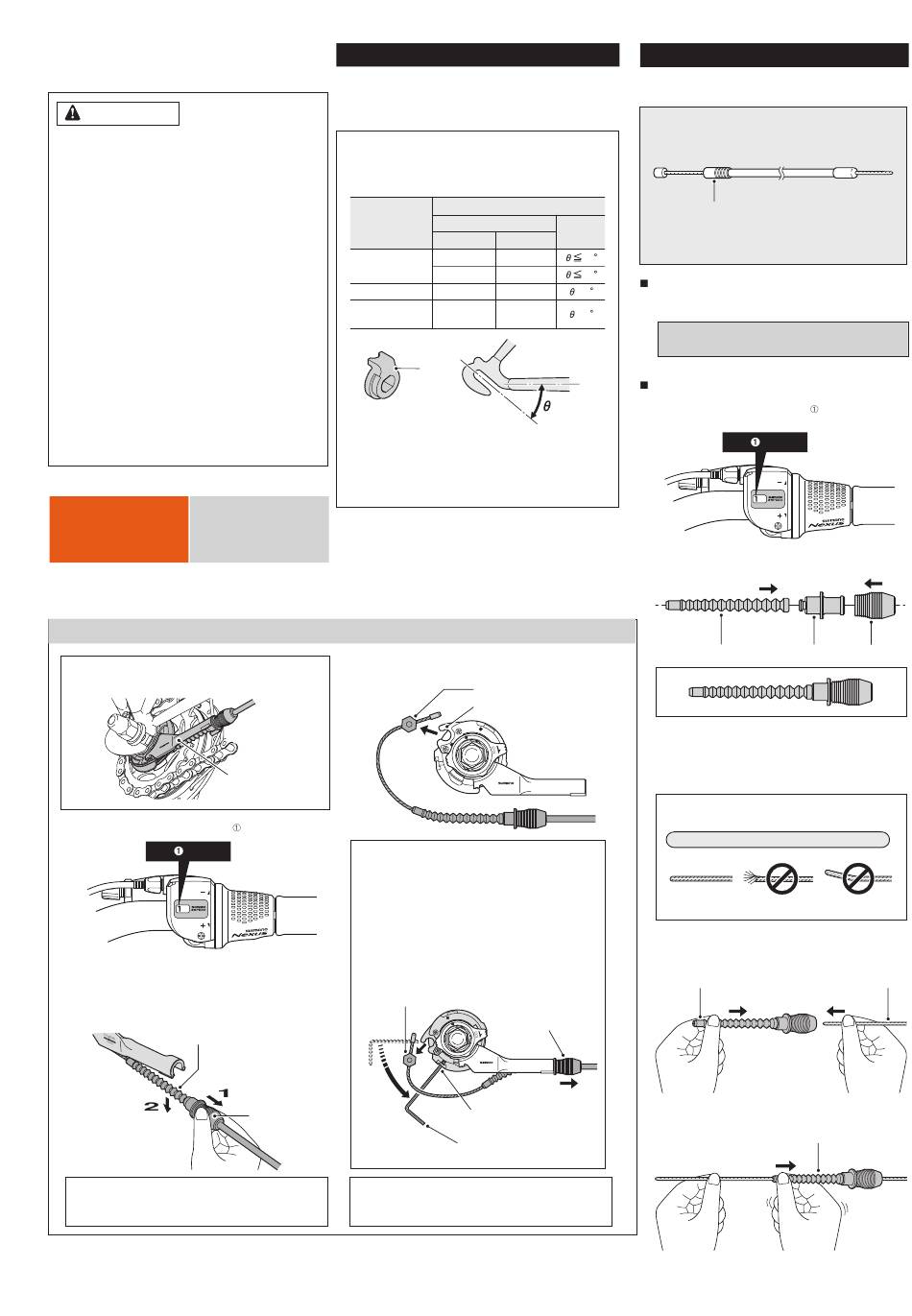

Einbauanleitung
Lösen des Kabels zum Abnehmen des Hinterrads aus dem Rahmen
Lösen Sie das Kabel von der Schalteinheit, um das
Hinterrad aus dem Rahmen zu entfernen.
4 0
-8 S
C J
P A
N
JA
1.
Stellen Sie den Schalthebel auf
Auf
stellen
2.
Halten Sie die Gummiabdeckung und ziehen Sie
den Kabelhüllenhalter aus dem Kabelhüllenhal-
terteil der Schalteinheit. Entfernen Sie danach das
Kabel, das am Gummibalg angebracht ist, aus dem
Schlitz der Halterung, ohne dabei den Gummibalg
zu beschädigen.
Gummibalg
Den Gummibalg
vom Schlitz
entfernen
Hinweis:
Entfernen Sie das Kabel nicht durch
Ziehen an der Kabelhülle.
10
Montage der Schalteinheit
Für Einzelheiten zur Montage der Schalteinheit an der
Nabe und zum Einsetzen der Sicherungsscheibe wird auf
die Einbauanleitung der INTER-8 Nabe verwiesen.
Hinweis:
•
Für die normalen und umgekehrten Ausfall-Enden
sind verschiedene Sicherungsscheiben für die
rechte und linke Seite erhältlich. Verwenden Sie
die entsprechenden Sicherungsscheiben.
Ausfall-Ende
normal
nach hinten offen
nach hinten offen
(volles Kettengehäuse)
• Der vorstehende Teil muss sich auf
der Seite des Ausfall-Endes befinden.
• Die Sicherungsscheiben so einsetzen, dass die
Vorstände richtig in den Ausfall-Endenschlitzen
SI-74Y0A
auf der Vorder- oder Hinterseite der Nabenachse
sitzen.
Schalteinheit
3.
Entfernen Sie die Kabelbefestigungsschraube
aus dem Schaltrad.
Schalteinheit
.
Falls beim Herausziehen des Kabelhüllenhalters
aus dem Kabelhüllenhalterteil der Schalteinheit
Schwierigkeiten auftreten, stecken Sie einen
2-mm-Inbusschlüssel oder eine Speiche #14 in
das Loch des Schaltrads und drehen Sie das
Schaltrad zum Lösen des Kabels. Entfernen Sie
danach zuerst die Kabelbefestigungsschraube
vom Schaltrad und nehmen Sie dann den Kabel-
hüllenhalter aus dem Kabelhüllenhalterteil.
Kabelbefestigungs-
schraube entfernen
Den Kabel-
hüllenhalter
herausziehen
Schalt-
Gummiabdeckung
rad drehen
Hinweis:
Sicherungsscheibe
Markierung/Farbe
rechts
links
5L/braun
5R/gelb
7R/schwarz
7L/grau
6R/silber
6L/weiß
5R/gelb
5L/braun
Markierung
7 R
Kabelbefestigungsschraube
Schaltrad
CJ-8S40
JAPAN
2
3
Kabel-
hüllenhalter
entfernen
CJ-8S40
JAPAN
1
Schaltradloch
2-mm-Inbusschlüssel
oder Speiche #14
Bei Wiederverwendung des Kabels wird
auf die Schritte 6 bis 8 im Abschnitt
„Einbau des Schaltkabels" verwiesen.
.
Einbau des Schaltkabels
Ein Kabel mit einem Kabelzylinder verwenden.
SIS-SP (Durchmesser 4 oder 5 mm)
Ende des Schalthebels
Schutzkappe
Hinweis
Größe
:
Kontrollieren Sie, ob sich die Schutzkappe auf der
Seite des Schalthebels befindet.
20
38
Seite des Schalthebels
= 0
1.
Bringen Sie das Schaltkabel am Schalthebel an.
= 0
Dazu wird auf die Einbauanleitung verwiesen,
die dem INTER-8 Schalthebel beiliegt.
Seite der Schalteinheit
2.
Stellen Sie den Schalthebel auf
Auf
3.
Bringen Sie die Gummiabdeckung und den
Gummibalg am Kabelhüllenhalter an.
Gummibalg
4.
Wischen Sie das am Kabel anhaftende Fett ab und
führen Sie das Kabel durch den Gummibalg. Setzen
Sie danach die Kabelhülle in die Gummiabdeckung
und setzen Sie sie in den Kabelhüllenhalter ein.
Verwenden Sie ein neues Kabel. Ein Kabel mit abge-
schnittenem Ende sollte nicht verwendet werden.
Das Kabelende vorsichtig handhaben.
Richtig
1)
Halten Sie das Ende des Gummibalgs fest und stecken
Sie das Kabel hinein. Achten Sie darauf, dass dabei
der Gummibalg nicht vom Kabelende beschädigt wird.
Ende des Gummibalgs
2)
Schieben Sie den Gummibalg auf das Kabel.
Ende der Schalteinheit
.
stellen
Kabelhüllenhalter Gummiabdeckung
Falsch
Falsch
Kabel
Gummibalg
